Datos del producto:
Pago y Envío Términos:
|
Condición: | Nuevo | Certificado: | Sección 2 |
---|---|---|---|
Estación de trabajo: | Sola estación | Velocidad del viento: | 300 RPM a 500 RPM según el medidor de alambre |
Automático: | Totalmente automático | Color de la máquina: | En blanco o según el cliente |
Después de las ventasVelocidad de giro: | Ingenieros disponibles para el servicio de máquinas en el extranjero | ||
Alta luz: | Enrollador de agujas,Máquina de bobina del estator del motor |

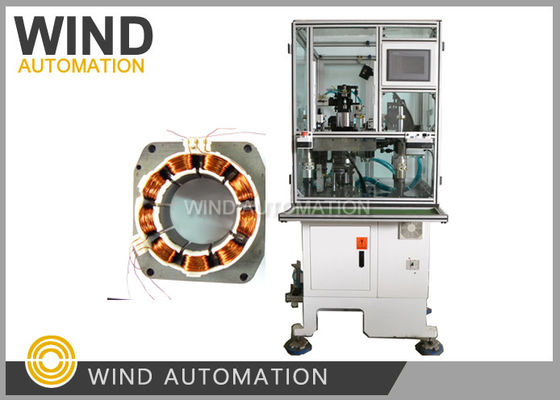

Muti Polos BLDC Motor Estator Aguja de cuerda máquina más rápido que tres cabezasLas condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo.
Aplicación:
Estadores BLDC de cuerda de aguja de la máquina de coser,compresor de aire acondicionado, refrigerador
Compresor, bomba de agua para aplicaciones automotrices, motor de bomba de combustible con 6 polos, 9 polos, 12 polos o
18 polos
Ventajas:
Rápido como tres cabezas enrolladas
máquina |
3 agujas de aire 3 ranuras al mismo tiempo,
más ancho puede terminar el enrollamiento en 3 veces para 9 polos BLDC estator
|
Rango de enroscamiento |
motor BLDC de 3 fases con el mismo modo de enrollamiento para cada fase,
Especialmente adecuado para el diámetro del alambre grueso alrededor de 0,8 mm (AWG20)
|
Aplicación motora |
Máquina de coser, compresor de aire acondicionado, refrigerador
Compresor, bomba de agua, aplicación automotriz, bomba de combustible
|
Características:
Máquina de enrollamiento del estator del motor sin escobillas WIND-3A-TSMestá diseñado para producir estator de 3 fases de múltiples polos
Su pista sinuosa es de forma cuadrada,Hace alambres de bobinado y arreglo al mismo tiempo y automáticamente.
El enrollamiento de las agujas de las ranuras, el arreglo, el índice, el cable de puente, los cables cortados son totalmente automáticos.
Parámetro:
Diámetro del alambre:0.08 ~ 1,2 mm (AWG17 ~ AWG39)
Identificador del estator: 15 ~ 65 mm
longitud del núcleo:7-110 mm
No.0-99999 de las curvas
Opción de funcionamiento: paso a paso/automático
Polos del estator: 6 polos, 9 polos, 12 polos, 18 polos (Customizado)
Presión del aire: entre 5 y 7 kg/centimetro cuadrado
Potencia:2KW, AC220V 50/60Hz
Peso: alrededor de 450 kilos
Dimensión: 1600 (L) x 1100 (W) x 1400 (H) mm
Pregunta y respuesta:
1¿Qué tipo de enrollamiento de la aguja del estator elegiremos para nuestro estator en el dibujo adjunto?
Según sus datos de enrollamiento, número de curvas 27, diámetro de alambre 0,8 mm,
la velocidad de enrollamiento que sugerimos es de 300RPM, y toma alrededor de 1 minuto para obtener 1pc estator de herida,
En una hora puedes conseguir más de 60 piezas
3¿Cuál es la lista de materiales que debemos proporcionar para el rastro de la máquina?
Se necesitan las siguientes muestras para la fabricación y puesta en marcha de las máquinas:
1. Estator pila 5 piezas sin bobina
2Estator de heridas 1pc.
3Un rollo de alambre de cobre es suficiente para enrollar 15 estatores.
Por favor haga clic en la imagen de abajo para ver el video
El motor BLDC es ampliamente utilizado en electrodomésticos, industria automotriz, aeroespacial, de consumo
El nombre de la empresa se refiere a la industria electrónica, la electrónica médica, la automatización industrial y otros dispositivos e instrumentos.
El uso de los commutadores electrónicos directamente sin usar un cepillo con un dispositivo mecánico
la estructura.
BLDC tiene muchas ventajas sobre los motores cepillados, tales como:
1. Puede obtener mejores características de velocidad de par
2Respuesta dinámica de alta velocidad
3. Alta eficiencia
4. larga vida
5Bajo ruido.
6- Alta velocidad.
Además, el par superior y el factor de forma del BLDC lo hacen más adecuado para aplicaciones donde el motor
