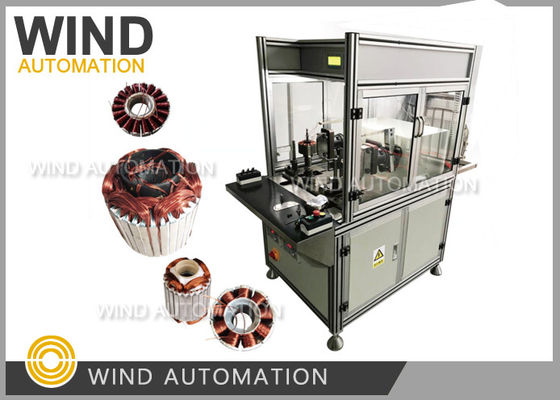

Ventilador de motor de ventilador de aire acondicionado de rotor externo
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Certificado: | Sección 2 |
|---|---|---|---|
| Estación de trabajo: | Estación Doble | Velocidad del viento: | Max. 1500RPM según el medidor de alambre |
| Automático: | Totalmente automático | Color de la máquina: | En blanco o según el cliente |
| Después de las ventasVelocidad de giro: | Ingenieros disponibles para el servicio de máquinas en el extranjero | ||
| Alta luz: | máquina de remolque de volantes,Enrollamiento del motor sin escobillas |
||
Ventilador con motor de ventilador con rotor externo, remolque de remolque de remolque de remolque de remolque Se trata de un sistema de control de velocidad.
Aplicación:
Ventilador de techo Ventilador de estator, rotor externo, BLDC motor estator más rápido,
Estator exterior de gran tamaño
Ventajas:
|
Completamente automático |
Enrollamiento automático, arreglo automático, indexación automática
|
|
Rango de las ranuras comunes |
Entre 2 y 24 ranuras
|
|
Cables muti manipulados |
30 piezas de cables
|
Parámetro:
Diámetro del alambre: 0,05 ~ 0,45 mm
OD del estator: de 50 mm a 137 mm (otros tamaños hechos a medida)
Altura del estator: 10 mm a 100 mm
Opción de operación: automática
Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 9
No hay ranura para el estator. Por debajo de las 48 ranuras
Fuente de alimentación: AC220V 50/60Hz
Peso: alrededor de 500KGS
Dimensión: 1600 (L) x 900 (W) x 1600 (H) mm
Pregunta y respuesta:
Pregunta número uno:
Somos un fabricante de motores y ventiladores en el país X,
Buscamos una bobina para el motor del rotor externo.
El diámetro del estator es de 110 mm y la altura es de hasta 80 mm.
Los arreglos de enrollamiento son 2, 4 y 6 postes.
Por favor, avísame en caso de que tenga una máquina de bobinado adecuada.
Respuesta:
¿Podemos saber abajo la información para recomendar una máquina adecuada?
1No. de ranura del rotor (24 ranuras o 36 ranuras u otras ranuras)
2. Tamaño del rotor (110 mm), uno de ellos 80 mm de altura, ¿qué tal la otra altura,
El motor del ventilador siempre tiene tipos de altura de la pila
3. El diagrama de enrollamiento del estator debe ser cambiado para ser compatible con la máquina (ahora se produce a mano)
4. fase única o de tres fases y cuántos polos por separado, por favor hacer una lista
Podemos sugerir el diagrama de enrollamiento por fase del motor y polos
Pregunta número dos:
¿Cómo hace la máquina de enrollamiento del estator el posicionamiento inicial?
Respuesta:
La máquina utiliza dientes o ranuras en la pila del estator para hacer el posicionamiento inicial
A continuación se muestra un ejemplo de posicionamiento de los dientes
Se necesitan las siguientes muestras y dibujos para la fabricación y puesta en marcha de la máquina:
1. Estator pila 5 piezas sin bobina
2Estator de heridas 1pc.
3Un rollo de alambre de cobre es suficiente para enrollar 10 estatores.
4Dibujo de laminación del estator y dibujo de bobina
Por favor haga clic en la imagen de abajo para ver el video
