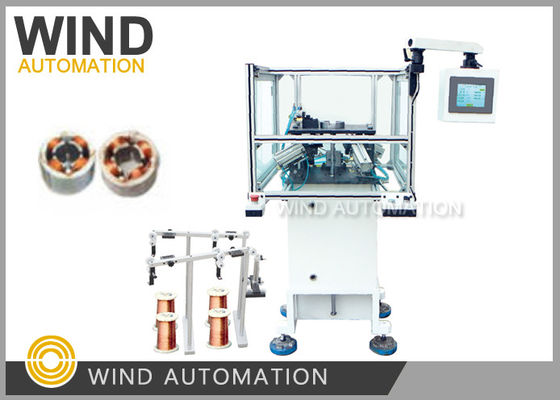

Máquina de remolque de cuatro agujas para el motor de ventilador Stator de segmento de 4 polos sombreado
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tipo de la ranura: | Motor BLDC con sombreado en ranura | Polos del estator: | 4 Escalones sin escobillas |
|---|---|---|---|
| Eficiencia del enrollamiento: | Una estación de 4 agujas de viento, aproximadamente 2 minutos/pc. | Tipo de la automatización: | Totalmente automático |
| Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| Alta luz: | Enrollador de agujas,máquina de enrollamiento bldc |
||
Máquina de remolque de cuatro agujas para motor de ventilador con sombreado de 4 polos de segmento estator WIND-1A-TSM
En el caso de losAplicación
Máquina dedicada para el enrollamiento de los estatores del motor con cuatro polos de sombreado.
a. 4pcs Agujas de viento 4 ranuras al mismo tiempo, el motor segmentado de 4 polos son generalmente motor de polo sombreado
b. 4 Conjuntos de sujeción automática y dispositivo de alambre de corte aseguran el proceso automatizado y la eficiencia
C. Custo alrededor de 2 minutos para conseguir 1pc estator herida
(2) ElVentajas
1. Viento 4 ranuras por vez, rápido
2. Enrollamiento automático, corte automático de cuatro postes por vez
|
Aplicación automática de la máquina de enrollamiento de agujas del estator |
Enrollamiento de estator de motor de cuatro polos con sombreado
|
|
Boquilla de enrollamiento 4pcs |
Viento de 4 polos al mismo tiempo a 400 rpm
|
|
Enrollamiento de agujas de estator de 4 pulgadas |
Máquina dedicada para el motor de sombreado de 4 polos
Enrollamiento del estator
|
(3) ElLa historia entre las 4 agujas de la máquina de bobinado WIND-1A-TSM y un motor China
el fabricante
Esta máquina una clínica local había pedido 50 piezas de nosotros,
Hace unos años, un fabricante de motores chino ordenó 1 PC WIND-1A-TSM por primera vez,
Después de usar la máquina para enrollar su ventilador de ventilación 4 polos motor estator, descubrieron que este enrollador de 4 agujas es
rápido y muy adecuado para ahorrar alambre de cobre en comparación con el devanado hecho a mano
(Si el enrollamiento manual e inserción, la altura de la bobina demasiado alto),
Pedían 5 piezas de nuevo, y luego cada año ponían pedidos repetidos,
Porque el ahorro del alambre de cobre en 4 ~ 5 meses es aproximadamente 1 costo de la máquina para el motor local
el fabricante
El artículo 4Configuración del girador del estator
Motor paso a paso de gran potencia
Mitsubishi PLC
Interfaz humano-máquina integrada
El cilindro AIRTAC
(5)Parámetro
Diámetro del alambre:0.08 ~ 1.00 mm
Identificador del estator: 15 ~ 65 mm
longitud del núcleo: 7-90 mm
No.0-99999 de las curvas
Opción de funcionamiento: paso a paso, automático
Polos del estator: 4 polos
Presión del aire: entre 5 y 7 kg/centimetro cuadrado
Potencia:2KW, AC220V 50/60Hz
Dimensión: 1550*900*1450 mm
Peso: alrededor de 450 kilos
Se requiere muestra del fabricante de la bobina de motor:
1. muestras de la pila de estator cada 5pcs
2- Cables de cobre para cada rollo
3Dibujo de laminación del estator y dibujo de bobina
Por favor haga clic en la imagen de abajo para ver el video
