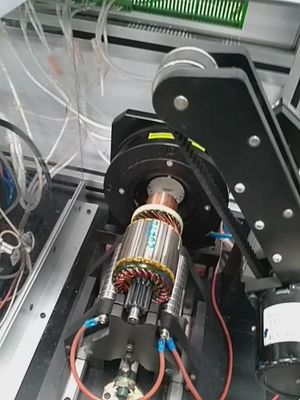

Equipo de ensayo de armaduras de arranque Panel de ensayo automático Estación doble
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Artículo de la prueba: | Resistencia a la corriente continua, resistencia al aislamiento, corriente, hipotensión | Tipo de armadura: | Armadura de arranque del motor |
|---|---|---|---|
| Estación de trabajo: | Estación Doble | Tipo de la automatización: | Posicionamiento automático |
| Indicación del contenido del elemento de ensayo: | Resultado del ensayo Impresión intuitiva en pantalla una por una | Las ranuras de las armaduras: | 13, 17, 19 (algunos), 21,23,25,27, 28,29,33 ranuras (común) |
| Alta luz: | Máquina de prueba de la armadura,Probador de la armadura |
||
El sistema de control de calidad de la máquina de ensayo automático WIND-ATS-02
En el caso de losAplicación
Armaduras de arranque hasta 36 ranuras
que abarca 13, 17, 19 (algunos), 21,23,25,27, 28,29,33 ranuras (común)
(2) ElVentajas
a. Posicionamiento automático, sin necesidad de que el operador compruebe manualmente el posicionamiento inicial
El mayor fabricante de armaduras de arranque ordenó más de 10 piezas y 100% de satisfacción
c. Tiempo del ciclo del panel de ensayo: 8 a 9 s (según 33 bares)
(3) ElDatos técnicos
|
Punto de ensayo
|
Método de ensayo
|
|
Resistencia de barra a barra,0.01mΩ~10mΩ (Exposición fuera del rango)
|
Medición con cuatro terminales para garantizar la exactitud
|
|
una resistencia a la soldadura0.001mΩ-10mΩ (Exposición fuera del rango)
|
Medición con seis terminales para garantizar la exactitud
|
|
Resistencia cruzada 0,01mΩ-10mΩ
|
Medición con cuatro terminales para garantizar la exactitud
|
|
La corriente de 100-1000 V (100 V/tiempo) Cumbre del pulso:0.5 u sec, frecuencia 1 ~ 40MHz
|
La forma de onda estándar es Escribir, OK la forma de onda es Verde, La forma de onda NG es roja
|
|
Resistencia de aislamiento DC 500V Tiempo de ensayo: 1 a 10 segundos (0,1 segundos/tiempo)
|
Rango:1 a 500 MΩ Precisión: ≤ ± 5%
|
|
El valor de las emisiones de CO2 de las instalaciones eléctricas
|
Tiempo de ensayo: 1 a 10 segundos (0,1 segundos/tiempo)
|
El artículo 4Configuración principal
15 ¢ Chip de muestreo con pantalla táctil: BB Relay:NAIS Relay de alto voltaje:Meder
Partes neumáticas:Airtec
Potencia: AC 220V,50Hz
Presión del aire:0.4 ~ 0.6MPa
Temperatura: entre 0 y 45 °C
Dimensión: 950 mm*1250 mm*580 mm
Código del SA:9030390000
(5)InstalaciónRango de tolerancia
Para los tipos de armaduras, se requieren los accesorios y las tolerancias de adaptación que se indican a continuación:
1. Conmutador de armadura con las mismas barras de ranura, la tolerancia del diámetro exterior es de +4 mm
2Cuando el diámetro exterior de la armadura cambie, debe cambiarse el accesorio de sujeción.
(6)Partes de uso
1.Pinos de contacto de comunicación (un año para el tipo automático, medio año para el tipo de carga manual)
2- El anillo de goma
Pregunta y respuesta
Pregúntate:
No me parece claro este porcentaje de 25-30%. Sabemos que la prueba de sobretensiones es una prueba comparativa por
En su manual está diciendo que la desviación de los resultados de 5%.
¿El pulso alterna de 1100 a 1050 por ejemplo?
Respuesta:
Uso de pruebas de sobretensiones Voltado de pulso de alta tensión aplicado a los devanados, al descomponer y comparar la oscilación
espacio de forma de onda para determinar si el enrollamiento tiene un problema,
El resultado es una comparación de la forma de onda de la muestra y la diferencia de área de la forma de onda probada, S1-S0/S0 es el
Porcentaje, debe estar dentro del "Juez Superior ((%) ",
Por lo general, algunos de nuestros usuarios locales, el fabricante de la armadura de arranque fijarlo como 25% ~ 30%.
Y el voltaje del pulso no es DC, es alternado,
Por ejemplo, cuando usted ingresa 1000V, podría ser 1100V o 1050V,
El resultado de voltaje aplicado en corriente, la velocidad de liberación de energía es diferente cada vez, también
Así que los datos mostrados son sólo una referencia, será diferente cada vez,
En general, el resultado de la prueba de Surge es cualitativo más que cuantitativo.
