Datos del producto:
Pago y Envío Términos:
|
Aplicación de alambre plano: | Máquina de flexión de alambre Aeronave Areo | Estación de trabajo: | Máquina combinada para formar alambre |
---|---|---|---|
Tamaño del alambre manipulado: | El conductor de cable plano de arranque inferior a 3 mm*8 mm | Proceso de formación de horquilla: | Alimentación, alineación recta, corte y perforado, descarga |
Tiempo del ciclo: | Acordado a una longitud de 5 a 8 s por pieza | Código del SH: | 84798110 |
Motor de transmisión de energía nueva de alambre plano: | 1 kW a 150 kW | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
Alta luz: | Enrollamiento del motor sin escobillas,máquina de bobina del motor |

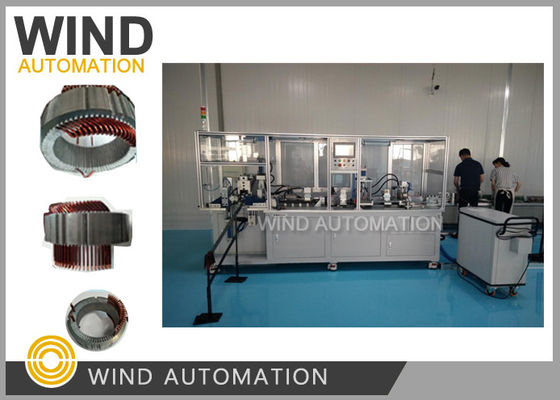

Aeronaves Areo Flat Wire Hairpin Forming Form El generador conductor del viento-AWF-F
En el caso de losAplicación:
Coches eléctricos, industria automotriz, aviones, nuevos motores de energía, camiones, cables planos,
En el uso de vehículos eléctricos para los fabricantes de automóviles.
(2) ElVentajas:
Tiempo de ciclo del motor de nueva energía |
Aproximadamente de 4 a 5 segundos por raíz (Largo de alambre 300 mm)
|
Duración de alimentación |
Control por servomotor, ajustable
|
Proceso de formación de horquilla |
El cable plano se endereza, el esmalte plano se elimina, el esmalte lateral
extracción, aspiradora automática, alimentación por servo, detección,
Corte y moldeado
|
(3) ElParámetro:
Voltado de la fuente de alimentación: 3Φ-380V ± 10% 50H
Presión de la fuente de aire: 0,5 ~ 0,7Mpa
Duración de eliminación del barniz: 0~50 mm
longitud del cable de alimentación: 150~400 mm
Tiempo de ciclo: de 6 a 8 segundos para una longitud de 300 mm
Tamaño del alambre manipulado: 3*8 mm
El artículo 4Configuración:
1Mitsubishi PLC, pantalla táctil de 10 pulgadas.
2Guía y módulo lineal de Taiwan HIWIN, línea del motor del servo Delta.
3- Reducción planetaria de precisión.
4. partes neumáticas y válvulas solenoides de Taiwan AIRTAC.
5Componentes de Schneider Electric, fuente de alimentación de Mingwei.
6. soporte de soldadura, rociador de superficie, color: gris.
7- Toda la parte del marco de aluminio, indicador de señal de tres colores.
8El molde es la parte del molde de acero con tratamiento de extinción al vacío.
9Para pintar parte del uso del método de perforación hidráulica, perforando parte del dispositivo de ajuste de posición
tornillo de ajuste, vacío automático.
10. Cortar parte del uso de perforar cilindros.
11. Doblaje de la parte en forma de U del uso del perforado del cilindro.
12El sistema hidráulico de 150 litros está listo.
13. 3KW equipo de aspiradora automática.
14Un juego de máquina de descarga automática.
