Máquina de remolque de bobinas de acoplamiento para aspiradoras Martillos Motor de herramientas eléctricas
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tipo de conmutador del blindaje: | No hay conmutador de gancho, conmutador de tipo ascendente | Fabricación de armaduras: | Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85 |
|---|---|---|---|
| El vuelo de la cuerda: | Máquina de remolque de lazo con doble volante | Max de cable manejado: | 1.35mm (aproximadamente AWG16) |
| Estaca de rotores de armaduras: | Estaca recta o sesgada con una posición inicial diferente | Método de la operación: | Paso, Auto, Juego |
| Alta luz: | máquina de bobina de bobina de estator,máquina de bobina automática de bobina |
||

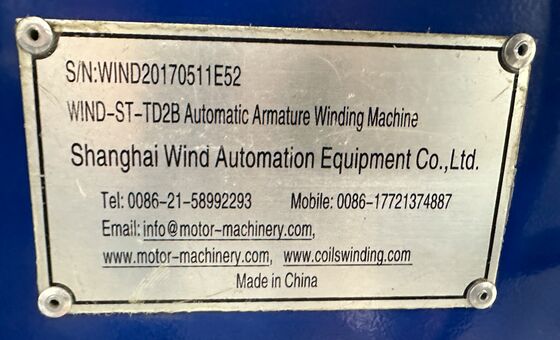

Sin gancho Commutador Armatura Enrollador Para aspiradoras Martillos Motor de herramientas eléctricas WIND-ST-TD2B
Aplicación:
Armadura de commutadores de tipo ranurado, aspiradoras martillos herramienta eléctrica
Ventajas:

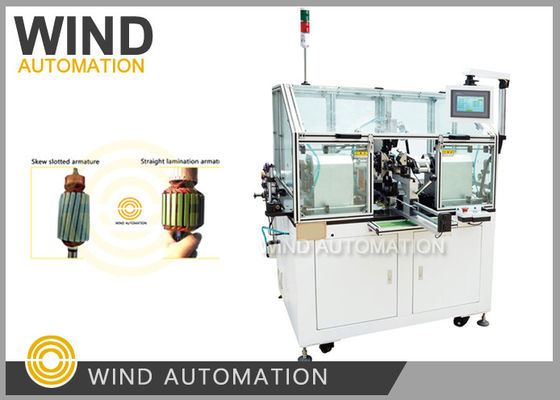

1. Armadura de bobina WIND-ST-TD2B es una máquina dedicada para el bobinado tipo ranura
No hay armadura de commutador de gancho, obtener una buena adaptación para el tipo de ranura de commutador con ranura
2No es necesario trabajar con una máquina especial de corte de ranuras.
3En comparación con la armadura de tipo gancho, la armadura de tipo ranura ahorra alambre de cobre y reduce el costo.
Pero enrollar una armadura de tipo ranura puede ser un reto.
porque el enrollador de armadura de tipo conmutador con ranuras es diferente del enrollador de armadura de tipo gancho
WIND-ST-TD2B es el mejor bobinador para el tipo de ranuras conmutador en China durante los fabricantes de máquinas
4. 98% de rendimiento superior garantizado cuando la calidad del conmutador de ranura es buena
Proceso de funcionamiento de la bobina:
El operador sólo necesita cargar y descargar la armadura, otras acciones tales como gancho, bobinado, indexación y
El corte es un proceso automático.
En la construcción de motores, el enrollamiento y la soldadura son los dos procesos más improtantes, el enrollamiento WIND-ST-TD2B
La máquina está diseñada principalmente para el enrollamiento automático de la vuelta con una armadura de commutador de tipo ranurado como se indica a continuación:
1. Armaduras de pila recta y
2. Rotor de laminación sesgado
|
con una longitud de más de 20 mm
alambre de doble volador
rango de calibración
|
Por lo general 0,20 ~ 1,2 mm, Máxima máquina manejada 1,35 mm (aproximadamente AWG16)
|
|
Armaduras
tipo de conmutador
|
Tipo de ranura tipo de elevación no tipo de gancho
|
|
Automático o
con una velocidad de rotación de |
Sólo necesitas cargar y descargar armadura, otras acciones como enganchar,
El enrollamiento, el indexación y el corte se realizan automáticamente por máquina.
Tamaño del alambre y tamaño de la ranura del alambre ((Largura, ancho y profundidad), la ranura del alambre debe tener
suficiente espacio para que el cable permanezca dentro del tamaño del cable 17AWG (1,15 mm), ranura: hoja
ancho 1.143, longitud = 7,14 mm, profundidad = 5,95 mm
y pensamos que si la profundidad es mayor, el cable puede adquirir más espacio para permanecer dentro
la ranura, mientras que la profundidad es más, la longitud es más también,
4.2 ¿Podría comprobar si el conmutador fue presionado constantemente cada vez
¿Las marcas del testigo del alfiler en el
Los cambios en el conmutador son consistentes.
Debido a que la armadura conmutador y la posición de la pila es muy importante para la indexación
La máquina de bobinado totalmente automática con Japón como el pionero, el creciente
la demanda de productos de alta calidad y bajo costo de mano de obra, el operador sólo necesita garantizar
suficientes materias primas, y sustituirlas a tiempo sin pieza de trabajo o alambre de cobre,
El número de ejes es generalmente alto,
Una máquina con suficiente automatización puede
En el caso de las máquinas de bobinado, las máquinas de bobinado de las máquinas de bobinado de las máquinas de bobinado de las máquinas de bobinado de las máquinas de bobinado de las máquinas de bobinado de las máquinas de bobinado.
la misma hora.
|
- ¿ Qué?Por favor haga clic en la imagen de abajo para ver el video
