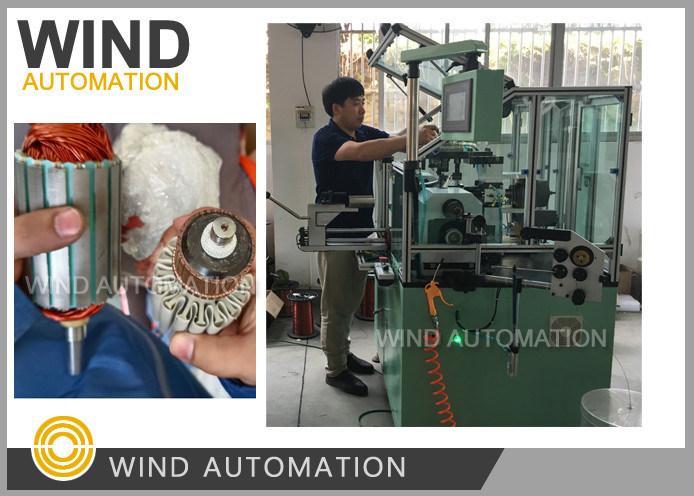

Máquina de enrollado automático de doble volante con armadura de CC
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Wire Size Handled: | Usually 0.20~1.2mm (AWG17 ~ AWG32) | Max Wire Handled: | 1.35mm (about AWG16) |
|---|---|---|---|
| Winder flyer: | Double double flyer lap winding machine | Armature manufacturing: | Vacuum cleaner hammers power tool armatures |
| Armature rotor stack: | Straight stack or skew with different initial positioning way | Operation method: | Step, Auto, JOG |
Sin gancho conmutador armadura doble volante de cuerda de cuerda
Para las aspiradoras, martillos, motores de herramientas eléctricas WIND-ST-TD2B
Datos y aplicaciones principales de la bobina:
Armadura de commutadores de tipo ranurado, aspiradoras, martillos, herramientas eléctricas
con una capacidad de transmisión superior a 20 W,
el cable de cobre a la zona de ranura del cable del conmutador
| Información sobre armaduras | Tamaño | En el caso de la |
| Diámetro del alambre de cobre | 0.20 ~ 1.2 mm | Las condiciones de los vehículos de la categoría M1 y M2 |
| Rango de diámetro del blindaje | 20 a 90 mm | 0.787' ~ 3.543' |
| Duración de la pila de armaduras | 10 ~ 130 mm | 0.394' ~ 5.118' |
| Diámetro del conmutador | 8 ~ 60 mm | 0.315' ~ 2.362' |
| Número de ranura del blindaje | Las ranuras impares y pares | |
| Se vuelve No. | 0~99999 | |
| Velocidad de la horquilla | 0 ~ 2000 rpm | |
| Velocidad de indicación | 0 ~ 2500 rpm | |
| Potencia total | 3.5KW | |
| Método de funcionamiento | Paso, Auto, Juego | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | Fase 3 |
| Fuente de aire | 5 a 7 kg/cm2 | 0.5 a 0.7MPa |
| Peso bruto | alrededor de 1000KGS | |
| Dimensión | Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
Configuración principal de las válvulas de armadura:
PLC: MITSUBISHI
Sistema de control por servo: DELTA
Pantalla táctil: MCGS7062KS
Sistema neumático: AIRTAC
Tensión: tensión de histeresis
Dirección lineal: HIWIN
Principales componentes eléctricos: Corea y Japón
Ventajas de las armaduras y de las bobinas de rotor:
1. Armadura de bobina WIND-ST-TD2B es una máquina dedicada para el bobinado tipo ranurado
No hay armadura de commutador de gancho, obtener una buena adaptación para el tipo de ranura de commutador con ranura
2No es necesario trabajar con una máquina especial de corte de ranuras.
3En comparación con la armadura tipo gancho, armadura tipo ranura ahorrar alambre de cobre y reducir el costo,
Pero enrollar una armadura de tipo ranura puede ser un reto.
porque el enrollador de armadura de tipo conmutador con ranuras es diferente del enrollador de armadura de tipo gancho
WIND-ST-TD2B es el mejor bobinador para el tipo de ranuras conmutador en China durante los fabricantes de máquinas
4. 98% de rendimiento superior garantizado cuando la calidad del conmutador de ranura es buena
Proceso de funcionamiento de la máquina de enrollamiento de armaduras:
El operador sólo necesita cargar y descargar la armadura,
Las otras acciones, como el gancho, el enrollamiento, la indexación y el corte, son procesos automáticos.
En la construcción de motores, el enrollamiento y la soldadura son los dos procesos más improtantes, el enrollamiento WIND-ST-TD2B
La máquina está diseñada principalmente para el enrollamiento automático de la vuelta con una armadura de conmutador de tipo ranurado, como se indica a continuación:
1. Armaduras de pila recta y
2. Rotor de laminación sesgado
El propósito de estos enrolladores de armadura es crear un campo magnético en la bobina de enrollamiento de la vuelta
cuando se ejecuta una corriente a través de ellos,
