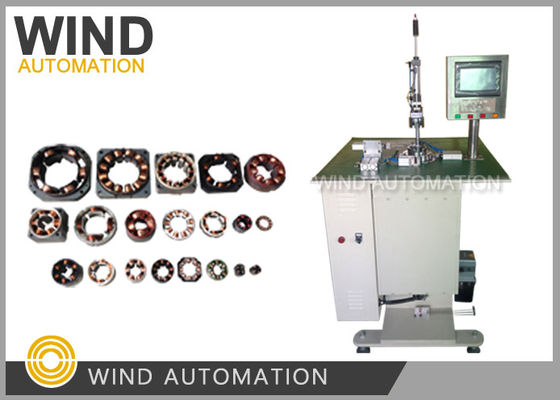

Enrollador de agujas 4 Ejes CNC Cámara de indexación de alambre delgado por debajo de 0,8 mm Estator
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | El controlador: | 4 Ejes CNC |
|---|---|---|---|
| Estación de trabajo: | Sola estación | Medidor de alambre: | Por debajo de 0,8 mm AWG24 |
| Automático: | Totalmente automático | Color de la máquina: | En blanco o según el cliente |
| Después de las ventasVelocidad de giro: | Ingenieros disponibles para el servicio de máquinas en el extranjero | ||
| Alta luz: | Enrollador de agujas,máquina de enrollamiento bldc |
||
CNC 4 Ejes Cámara de indicación de alambre delgado por debajo de 0,5 mm Stator aguja de bobinado máquinaEl sistema de control de las emisiones de gases de efecto invernadero
En el caso de losAplicación
Motor con capucha, motor de rizador de pelo, motor de servicio, motor sin escobillas, motor paso a paso, motor de ventilador,
Motor de ventilador sin cuchillas, motor de silla de masaje, motor de herramientas eléctricas y otros tipos de motor de CC sin escobillas.
(2) ElVentajas competitivas
Esta máquina puede enrollar 3 ranuras a la vez.
(seis ranuras en 2 ocasiones, 9 ranuras terminadas en 3 ocasiones)
(3) ElParámetro
| Diámetro del alambre | 0.1 mm a 0,8 mm (AWG20 a AWG38) |
| Estación de trabajo | Estación única |
| Identificador del estator | de 12 mm a 80 mm |
| OD del estator | De 20 mm a 100 mm |
| Altura de la pila del estator | De 3 mm a 70 mm |
| Las ranuras | Entre 2 y 24 ranuras |
| Velocidad | de 0 a 500 rpm |
| Fuente de alimentación | 220 V, 50 Hz |
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Peso | alrededor de 330KGS |
El artículo 4Configuración
Control: CNC de 4 ejes
Rodilla de tornillo de guía: TBI
Pantalla táctil: Weinview 7'
Motor principal (enrollamiento): Mige Servo motor de 1.2KW
Motor de ensamblaje: Reducción Shenli
Motor de indicación:Kangrun 34HY9401-32B motor paso a paso (conducción de la came)
El sensor es de Panasonic.
Fuente de alimentación del interruptor: Mean Well
Los rodamientos: NSK
Se necesitan las siguientes muestras para la fabricación y puesta en marcha de las máquinas:
1. Estator pila 5 piezas sin bobina
2Estator de heridas 1pc.
3Un rollo de alambre de cobre es suficiente para enrollar 15 estatores.
Aplicaciones típicas de BLDC
El motor BLDC tiene una amplia gama de aplicaciones, tales como automoción, herramientas, control industrial industrial,
En general, el BLDC se puede dividir en los siguientes tres propósitos principales:
Aplicación de carga continua, aplicación de carga variable, aplicación de posicionamiento
1Aplicación de carga continua
Este tipo de aplicación se utiliza principalmente en aquellos campos que requieren una cierta velocidad de rotación, pero tienen baja
requisitos sobre la exactitud de la velocidad de rotación, como aplicaciones como ventiladores, máquinas de bombeo,
Por lo general, este tipo de aplicación es relativamente de bajo coste y es en su mayoría un control de circuito abierto.
2Aplicación de carga variable
Esta categoría se refiere principalmente a las aplicaciones en las que la velocidad del motor debe variar dentro de un cierto
En este tipo de aplicaciones, existen mayores requisitos en cuanto a las características de alta velocidad y dinámica.
las características de respuesta del motor. Las lavadoras, secadoras y compresores para uso doméstico
En la industria automotriz, el control de la bomba de aceite, los controladores eléctricos, los controles del motor y los controladores de la bomba de aceite.
Las herramientas electrónicas también son buenos ejemplos.
En este campo, los dispositivos de retroalimentación motora se utilizan a menudo para la fabricación de equipos de control de velocidad.
se utilizan para formar bucles semi-abiertos y bucles cerrados para el control. Esto requiere algoritmos de control complejos,
El aumento de la complejidad del controlador también aumenta el costo del sistema.
3Aplicación de posicionamiento
La mayoría de las aplicaciones industriales de control y automatización se encuentran en esta categoría.
El sistema tiene requisitos especiales para los equipos de transporte de carga, tales como engranajes o cintas transportadoras.
la respuesta dinámica y el par de la velocidad del motor, y estas aplicaciones también pueden necesitar cambiar
El motor puede funcionar en velocidad constante, aceleración, reducción
Las condiciones de trabajo y de trabajo de los trabajadores son las siguientes:
Por lo general, este tipo de control utiliza el control de circuito cerrado, incluso con el par, velocidad y posición
El codificador fotoeléctrico y algunos equipos de sincronización pueden ser utilizados.
A veces estos sensores se utilizan para medir la posición relativa y
Muchos de estos controles de proceso, controles mecánicos y
Los controles de transporte se incluyen en esta categoría.
En general, los motores sin escobillas tienen relaciones de velocidad/torque altas, buenas características dinámicas, alta eficiencia,
larga vida útil, bajo ruido, amplio rango de velocidades y facilidad de fabricación en comparación con el cepillado convencional
Las características de los motores de inducción son excelentes, en particular la potencia por unidad de volumen.
Las características excelentes de este material permiten su uso en aplicaciones sensibles al tamaño y al peso.
el BLDC tiene una amplia gama de aplicaciones en el campo del control industrial, la industria automotriz,
¡Aeroespacial y así sucesivamente!
