Datos del producto:
Pago y Envío Términos:
|
método de conducción: | Motor de servicio para el enrollamiento de las vueltas | Tipo de motor: | Herramienta eléctrica, taladro, martillo, ranhura, conmutador de ranuras |
---|---|---|---|
Método de enrrollamiento: | Enrollamiento de volante no enrollamiento de aguja | ESTACIÓN: | Una estación dos voladores |
Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
No NCM / Código del SA:: | Máquina de enrollado de bobinas 8479811000 | Tamaño del alambre de cobre: | Max AWG16 1,3 mm |
Alta luz: | máquina de enrollado de bobinas de armadura,Máquina de equilibrio dinámica |
La máquina de enrollamiento de alambre de cobre de la clase AWG16 a AWG30
Las condiciones de las condiciones de ensayo se especifican en el punto 6.2.
Aplicación:
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas

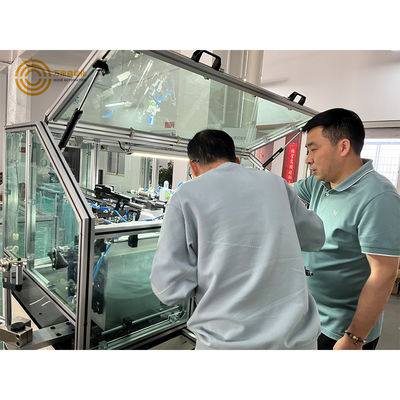

El WIND-ST-TD2B máquina de devanado de rotor totalmente automático es una máquina de devanado de doble mosca especialmente
diseñado para la producción de rotores con commutadores de tipo ranura, adecuado para el enrollamiento de alta velocidad de medios
La máquina adopta un mecanismo de recorte automático y inserción de alambre auxiliar
Esta máquina se utiliza ampliamente para la fabricación de máquinas de ensamblaje y para la fabricación de máquinas de ensamblaje.
El diámetro adecuado de la bobina es de 0,25 mm~1,2 mm.
rotor de ranuras de línea de alambre y rotor de tipo con ranuras de gran diámetro, que es adecuado para el rotor automático
enrollamiento de ranuras impares y pares.
Ventajas competitivas:
1. para armaduras con alambre de cobre delgado,
La máquina tuvo una buena retroalimentación de la bobina AWG30 ((0,25mm) alambre de cobre de diámetro armadura
2Para armaduras con alambre grueso, la máquina WIND-ST-TD2B puede manejar armaduras AWG16 (1.35mm)
3.No hay necesidad de trabajar con una máquina especial de trituración con conmutador designado
4. 98% de rendimiento superior garantizado cuando la calidad del conmutador de ranura es buena
5Hasta ahora es la mejor máquina en China para enrollar armaduras tipo ranura.
Parámetro:
Fuente de alimentación: 220V, 50HZ
Motor: servomotor de 1000W de Mitsubshi para cuerda
Arreglando el servomotor Mitsubshi de 400W
Indicación de Mitsubshi 400W servomotor
Diámetro del alambre:0.45 mm ~ 1.25 mm
Unidad OD: 70 ~ 250 mm
Esfínter: 0~1500 rpm
Vueltas No. 0-999
Presión del aire: 0,5-0,7Mpa
Pneumático: ataque aéreo
Instrucciones de uso:

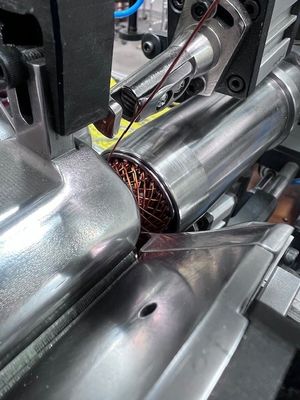

Coloque manualmente la armadura y presione el botón de arranque, la máquina hará el sujetado, el enganche, el enrollamiento, el índice
automáticamente y repetidamente hasta que una armadura esté completamente enrollada.
La bobina WIND-ST-TD2B se encarga de la bobinación de la armadura con un conmutador de tipo elevador.
Tiene doble volante para hacer el enrollamiento y con corte automático de alambre, estructura de sujeción, el alambre de asistencia
inserción para mejorar la velocidad de enrollamiento.
Punto de trabajo | Nombre | El tipo | Cantidad |
1 | Cinturón giratorio del husillo | No más de 165L | 1 por ciento |
2 | Cinturón giratorio de indicación | Las demás partidas | 1 por ciento |
3 | El cinturón | No más de 100 | 2 piezas |
4 | El fusible | NT1capacidad de producción | 2 piezas |
5 | El fusible | RTmedidas de seguridad | 2 piezas |
6 | De acero | ¥6 | 2 piezas |
7 | Sensor de la misma | El número de unidades de producción | 1 por ciento |
8 | Sensor de la misma | Se aplicará el procedimiento siguiente: | 1 por ciento |
9 | Rodamiento en V | 1 por ciento | |
10 | FDS016: las condiciones de los vehículos | 1 por ciento | |
11 | Cubo para alambre | 1 por ciento | |
Herramienta | |||
Punto de trabajo | Nombre | El tipo | Cantidad |
1 | En el interior de la llave hexagonal | 8 piezas | 1 juego |
2 | Abrir la llave | 13 a 16 mm | 1 por ciento |
3 | Parafusos con ranuras | 1.5' | 1 por ciento |
4 | Parafusos transversales | 4' | 1 por ciento |
5 | Llave inglesa | 8 piezas | 1 juego |
6 | Las pinzas | de acero inoxidable | 1 por ciento |
7 | Las pinzas diagonales | 1 por ciento | |
1 por ciento |
Preguntas y respuestas:
Pregúntate:
Me gustaría entender cómo su diseño de la máquina de devanado puede
Superar el problema de la máquina de devanado tradicional que ha sido diseñada para un motor de 2 polos.
La bobina de enrollamiento en una laminación de 4 polos tiene un ángulo menor que una laminación de 2 polos a través de la laminación
Por lo tanto, la máquina de bobinado de 4 polos utiliza una cabeza de guía de alambre de ángulo más pequeño para guiar el alambre magnético a
Así, el cable se sentará en el lado de la ranura en lugar de sentarse en el
Para una laminación de 2 polos, la cabeza de guía es más ancha y el cable se puede guiar para deslizar
en el fondo de la ranura.
Si usted utiliza una máquina de bobinado tipo volante en un 4 de polo o 8 de polo armadura, ¿tiene algún método para guiar
el cable hasta el fondo de la ranura primero, luego sube a la abertura de la ranura - ordenado y ordenado.
Respuesta:
Por favor haga clic en la imagen de abajo para ver el video
