Máquina de cuerda de la bobina del conductor de la bobina de la bobina de la bobina de la bobina del conductor de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina de la bobina
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Factor crítico: | Pin de cabello en forma cumple ID de armadura, OD, altura | Estación de trabajo: | Máquina combinada |
|---|---|---|---|
| Tamaño del alambre manipulado: | 3 mm*8 mm, AWG9, AWG0 | Proceso de formación de horquilla: | Cortar, quitar el esmalte y moldear |
| Tiempo del ciclo: | El tiempo de ciclo relacionado con la longitud del alambre | Código del SH: | 84798110 |

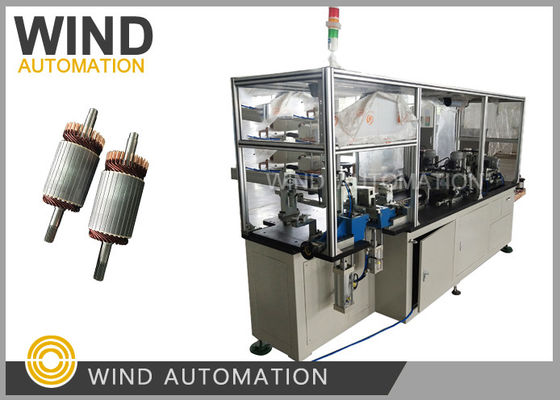

Conductor de formación de alfiler de pelo de bobina de pelo de bobina rectangular máquina de formación automática serie WIND-AWF
En el caso de losAplicación:
Inicio de los coches de bajo rendimiento
(2) ElVentajas:
|
Tiempo de ciclo de la horquilla |
El tiempo de ciclo de acuerdo con la longitud del alambre y la forma es de 2.5s a 5s por pieza
|
|
Duración de alimentación |
Control por servomotor, ajustable
|
|
Proceso de formación de horquilla |
Estirar, filtro de alimentación, quitar el esmalte (mean time press wire), cortar, formar (tres cilindros para cortar, formar y retorcer U)
|
(3) ElProceso de moldeo:
1- Cargar la bobina rectangular en la unidad de alimentación automática.
2. Aplanamiento de la bobina
3. Desmontaje en la parte superior plana y inferior de la bobina
4. Desmontaje del lado izquierdo y derecho de la bobina
5. Formación de chambres en bobina
6. alimentación del servomotor
7. Cortado de la bobina Largura requerida
8. Forma de U
9. forma final formando torsión
10Entrega el alfiler final al paracaídas de gravedad.
El artículo 4Configuración:
1Mitsubishi PLC, pantalla táctil de 10 pulgadas.
2Guía y módulo lineal de Taiwan HIWIN, línea del motor del servo Delta.
3- Reducción planetaria de precisión.
4. partes neumáticas y válvulas solenoides de Taiwan AIRTAC.
La formación de horquilla para la armadura de arranque es uno de los procesos de fabricación de la armadura y la información a continuación se requieren para comprobar cuando envíe la consulta
| 1Dibujo del conductor en forma | Para comprobar el tamaño del conductor y el ángulo de tamaño R |
| 2Dibujo de laminación de armaduras | Para comprobar la adhesión del alambre formado que se introducirá en la ranura de la armadura por máquina o a mano |
| 3. Muestra de armadura con alambre formado insertado | Para comprobar y producir herramientas de acuerdo con la muestra real |
Por favor haga clic en la imagen de abajo para ver el video
