Motor de corriente continua de armadura de doble cortador conmutador de la superficie girando el torno de la máquina
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Certificado: | Principales partes CE |
|---|---|---|---|
| Estación de trabajo: | una estación | Color de la máquina: | Blanco o según las necesidades del cliente |
| De tres ejes: | Servo del eje X, Y y Z | Redondez del conmutador giratorio: | ≤0.005mm |
| Código del SH: | 84581100 | ||
| Alta luz: | máquinas de torno de rotor,Máquina de torno de torneado |
||

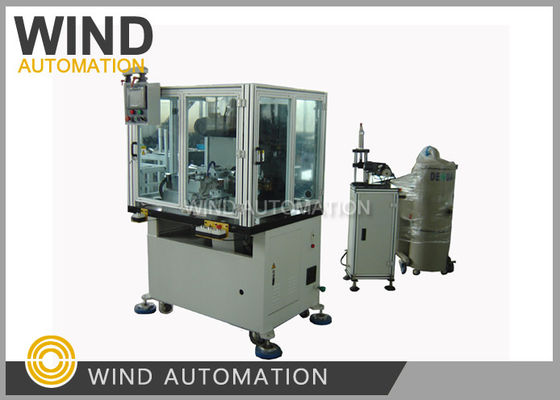

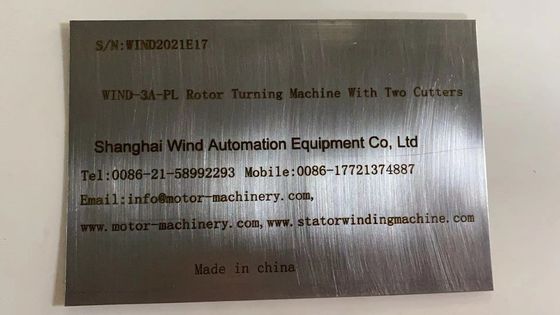

Motor de corriente continua de doble cortador conmutador de superficie girando el torno máquina WIND-3A-PL
Aplicación:
Armatura de motor PMDC conmutador, mezclador, limpiador de vacío, herramienta eléctrica, armadura de automóvil
Girar y moler la superficie del conmutador para dejar que pulido y brillante, conmutador girando y burr
El extractor puede ayudar al comutador a funcionar bien con el cepillo de carbono.
|
¿Cuántos ejes tiene una máquina giratoria?
|
Giración en tres ejes con tres servos |
|
La armadura más pequeña manejada |
Laminado OD 22.7 mm ((0.89 pulgadas), diámetro del eje 3.0 mm
Commutador OD 7,0 mm
|
|
Piezas de corte de torno |
Opciones de una o dos piezas (en diferentes direcciones de giro)
|
Ventajas:
1.Preciso con control de servo dispositivo de tres ejes
2Dos tipos de cortadores pueden ajustar diferentes direcciones girando al mismo tiempo para
con un requisito elevado de rotación de la superficie del conmutador
3. Adquirir una mejor redondez del conmutador y una superficie brillante que
puede funcionar bien con el cepillo de carbono para reducir chispas y ruido
Especificación:
La redondez del conmutador: ≤ 0,005 mm
(depende del material del conmutador del usuario, de la calidad del eje de la armadura y del rodamiento) calidad de la posición)
La rugosidad: ≤Ra 0,4depende de la calidad de la armadura del cliente)
El equipo de protección de la armadura: Ф20~Ф82mm.
Duración del eje: 32~250 mm
La velocidad de salida del eje: Ф3~Ф16 mm
La velocidad de entrada del comutador: Ф8~Ф40mm
Volumen máximo de corte: primer corte a través de corte Max 0,15 mmen dirección del diámetro del conmutador)
Rango de regulación de la velocidad: 0~60Hz
Velocidad de alimentación del cortador en dirección Z: ajustable en pantalla táctil, ajustable sin pasos
Velocidad de retorno del cortador en dirección Z: puesta en programa
Velocidad de alimentación del cortador en dirección X: ajustable en pantalla táctil, ajustable sin pasos
Velocidad de retorno del cortador en dirección X: puesta en programa
longitud de corte en dirección Z: ajustable en pantalla táctil,
Max. puede establecer 4 veces la longitud de corte diferente ((Max 30mm)
Dirección Z de desplazamiento: máximo 50 mm
Eficiencia de producción: ciclo completo≤12 segundos/pccortado dos veces)
Presión del aire: 4 a 6 kg/cm2
Fijación: diario en forma de V de diamante
Potencia total: 2,2 kW
Potencia de la máquina: 50/60Hz AC230V±10%fase única)
Potencia de la máquina de extracción de broca: 50/60Hz AC230V±10%fase única)
Potencia de la aspiradora: 50/60Hz AC380V±10%tres fases)
Peso: alrededor de 1.100Kg
Dimensión de la máquina: 1,100 mm x 1100 mm x 1,830 mm3
Máquina para girar la superficie:
Giración de la zona de la pista de cepillado del conmutador se logra mediante el uso de una herramienta de punta de diamante
montado en una máquina de precisión, impulsado por un famoso motor servomotor japonés Mitubishi AC,
Girar y fresar la superficie del conmutador para dejar que se lustrará y brillará.
