Datos del producto:
Pago y Envío Términos:
|
Estator del motor: | Volante sin ranura, volante sin escopeta, motor sin escobillas | De tres ejes: | Dispositivo del servomotor delta |
---|---|---|---|
Medidor de alambre: | 0.04 mm ~ 0.60 mm (AWG22 ~ AWG46) | Tipo de la automatización: | Totalmente automático |
Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
Alta luz: | máquina de bobina de bobina de estator,máquina de bobina automática de bobina |

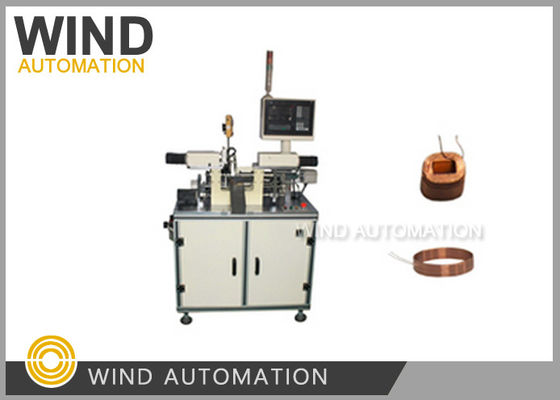

Máquina de enrollamiento de alambre autoadhesivado para enrollador de bobina de motor sin ranura WIND-063-BW
Aplicación:
Motor sin escobillas bobina autoadhesivada, bobina de motor sin ranuras
Ventajas:
1. Tres eje servo dispositivo aseguran la precisión
2. el ancho del cable de ancho de 0,04 mm ~ 0,60 mm (AWG22 ~ AWG46)
3. Máquina delicada para el enrollamiento de bobinas autoesquemadas
Parámetro:
Diámetro del alambre: 0,04 mm ~ 0,6 mm
Diámetro exterior de la bobina: < 80 mm
Método de unión: aire caliente
Sistema de control: 3 ejes, los detalles son los siguientes:
Servomotor Delta de enrollamiento de 750 W Max 3000 RPM
El motor de servo Delta 400 W
Servomotor del eje U Delta de 400 W
Potencia de la pistola de aire: 1600W, temperatura del aire caliente ajustable
Fuente de alimentación: 220V,50HZ de fase única
Datos de las máquinas de bobinado WIND-063-BW | |
Número de ejes de movimiento | Tres Ejes |
Método fijo | Bastones de aire caliente |
Diámetro del alambre | 0.04-0.6 mm |
Potencia del motor del eje de enrollamiento (eje X) |
motor de servicio de corriente alterna de 750 W, MAX.3000 rpm, Precisión de parada 0° |
Rango de ajuste del eje X | 0.1°--359.9° |
Potencia del motor del eje de la matriz (Desplazamiento en el eje Z) |
Servomotor de CA de 400 W |
Trazo de desplazamiento máximo de la matriz | 25 mm |
Potencia del motor del eje de anchura del eje (eje U) |
con un motor de servicio de corriente alterna de 400 W, Precisión del eje U 0,01 mm |
Posición del cable terminal | Puesta libremente |
Dirección de trabajo | CW/CCW |
Volver a cero veces | No hay límite |
Potencia de la pistola Hotair | de una potencia de 1600 W |
Válvula de tensión | Las emisiones de gases de efecto invernadero de los Estados miembros |
Marca de la configuración de la máquina | Motor Delta, cilindro AirTAC, rodamiento de bolas SMC |
Por favor haga clic en el siguiente enlace para ver el video
