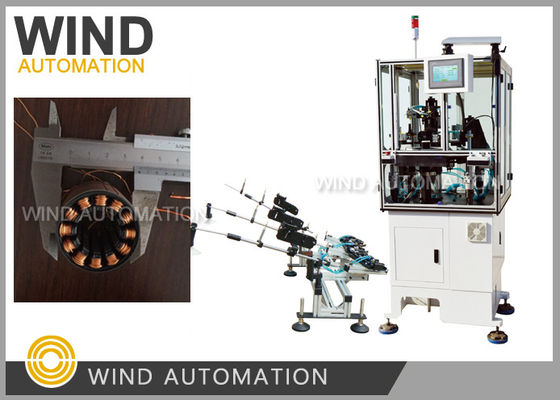

Motor BLDC de la bobina del estator de la máquina de cuerda de la aguja tipo de fase tres
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Tipo de enrrollamiento: | Enrollamiento de aguja en lugar de enrollador de avión |
|---|---|---|---|
| Estación de trabajo: | Una sola estación 3 agujas como tres estaciones de giro | Velocidad del viento: | 300 RPM a 500 RPM según el medidor de alambre |
| Automático: | Totalmente automático | Color de la máquina: | En blanco o según el cliente |
| Después de las ventasVelocidad de giro: | Ingenieros disponibles para el servicio de máquinas en el extranjero | ||
| Alta luz: | máquina de bobina de bobina del motor,máquina de bobina de bobina de estator |
||
El motor BLDC de tres fases, el estator, la bobina, la máquina de devanado, el tipo de aguja, no el de la bobina de vuelo.Se aplicará el método de evaluación de los resultados.
Aplicación:
Estadores BLDC de cuerda de aguja de motor de tres fases como máquinas de coser, compresor de aire acondicionado,
Compresor frigorífico, bomba de agua para aplicaciones automotrices, motor de bomba de combustible con 6 polos, 9 polos, 12
Polos o 18 polos
Ventajas:
- ¿ Qué?✔3 agujas de viento 3 ranuras al mismo tiempo, más ancho puede terminar el bobinado en3 veces para 9 polos BLDC estator
- ¿ Qué?✔ Puede viento 6, 9, 12 polos estator que es múltiplos de 3 ranuras
- ¿ Qué?✔ La velocidad de enrollamiento se puede ajustar por diámetro de alambre diferente de 0,08 mm a 1,2 mm,
y los estatores de peso pesado o ligero, de gran o pequeña altura de pila, tienen una buena apación sin liminación
Características:
Máquina de enrollamiento del estator del motor sin escobillas WIND-3A-TSMestá diseñado para producir estator de 3 fases de múltiples polos
Su pista sinuosa es de forma cuadrada,Hace alambres de bobinado y arreglo al mismo tiempo y automáticamente.
El enrollamiento de las agujas de las ranuras, el arreglo, el índice, el cable de puente, los cables cortados son totalmente automáticos.
Parámetro:
Diámetro del alambre: 0,08 ~ 1,2 mm (AWG17 ~ AWG39)
Identificador del estator: 15 ~ 65 mm
longitud del núcleo:7-110 mm
No.0-99999 de las curvas
Opción de funcionamiento: paso a paso/automático
Polos del estator: 6 polos, 9 polos, 12 polos, 18 polos (Customizado)
Presión del aire: entre 5 y 7 kg/centimetro cuadrado
Potencia:2KW, AC220V 50/60Hz
Peso: alrededor de 450 kilos
Dimensión: 1600 (L) x 1100 (W) x 1400 (H) mm
La máquina de devanado del estator BLDC WIND-3A-TSM utiliza agujas para enrollar las bobinas directamente al estator, a diferencia de
algún estator externo o alguna máquina de bobinado de volante de armadura DC universal, el cable se mueve solo en la ranura,
Así que para la máquina de cuerda de aguja, debe haber suficiente espacio para el movimiento de la aguja.
Si necesita comprar la máquina, debe decirle al proveedor de la máquinasu dibujo del estator y
altura, incluido el importante tamaño de la anchura de la ranura para comprobar el espacio suficiente para el movimiento de las agujas.
El enrollador de agujas WIND-3A-TSM hace 3 bobinados a la vez.
Algunos fabricantes de estatores BLDC está considerando el uso de ranura sesgada en su motor BLDC, como diseño sesgado
En la actualidad, incluso algunos fabricantes de maquinaria de Italia pueden obtener una mejor velocidad de llenado de ranuras y flujo magnético.
Así que si usted considera el uso de sesgo, es posible que tenga que hacer el bobinado
manual o seleccionar una máquina de enrollado de bobina de alto costo.
Pregunta y respuesta:
1¿Qué tipo de enrollamiento de la aguja del estator elegiremos para nuestro estator en el dibujo adjunto?
La máquina de devanado WIND-3A-TSM con servo dispositivo de indicación de la fila de devanado
y el dispositivo de cámara de oscilación de ángulo es muy adecuado para la bobina de su estator metioned en el dibujo,
Es muy estable en el enrollamiento de cables grandes y pequeños, elevar o ligeros BLDC motor estator compresor.
2.¿Puede también estimar el período de cuerda de nuestro diseño,¿Cuántos estatores podemos producir?
¿En una hora?
Según sus datos de enrollamiento, número de curvas 27, diámetro de alambre 0,8 mm,
la velocidad de enrollamiento que sugerimos es de 300RPM, y toma alrededor de 1 minuto para obtener 1pc estator de herida,
En una hora puedes conseguir más de 60 piezas.
3¿Cuál es la lista de materiales que debemos proporcionar para el rastro de la máquina?
Se necesitan las siguientes muestras para la fabricación y puesta en marcha de las máquinas:
1. Estator pila 5 piezas sin bobina
2Estator de heridas 1pc.
3Un rollo de alambre de cobre es suficiente para enrollar 15 estatores.
Por favor haga clic en la imagen de abajo para ver el video
