Armatura de la bobina de formación de la horquilla de la bobina de la máquina de devanado de la bobina de la máquina de arranque para el motor de fijación
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tipo de enrollamiento de la bobina: | Fabricante de bobinas para motores de arranque de CC | Tipo de alambre: | Conductor de alambre redondo o plano |
|---|---|---|---|
| Conductor plano redondo: | Induzidos en forma de cuerda | ESTACIÓN: | Una estación de trabajo comprende la alineación, el descascaramiento del esmalte, la alimentación, e |
| Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| Alta luz: | máquina de bobina de bobina del motor,máquina de bobina automática de bobina |
||

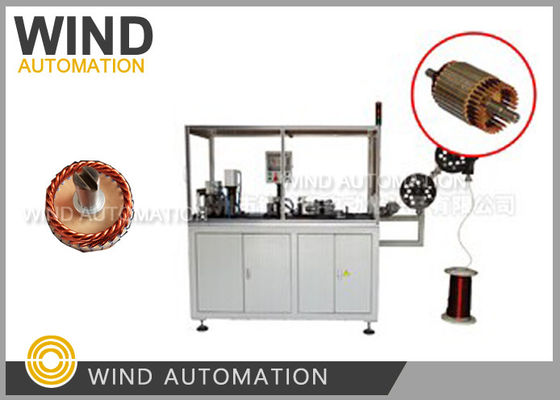

Máquina de enrollamiento para el motor de fijación WIND-AWF
Aplicación:
Producción de motores de arranque, armaduras de motores de bombas de aceite, conductores redondos de alambre de cobre
Ventajas:
1Una máquina está compuesta de alineamiento automático, esmalte de cáscara, alimentación de carga,
cortar y formar, descargar, sin necesidad de utilizar varias máquinas y
No es necesario que el operador transfiera entre máquinas de fabricación de servidores
2La longitud del esmalte se puede ajustar con precisión y con alarma de detección
3Parte de una marca conocida, incluyendo el dispositivo de dos servos.Mitsubishi PLC aseguran la calidad de formación del conductor
Parámetro:
Válvulas de carga:
Presión: Min 0,5Mpa
Diámetro del alambre de 1,8 mm a 3,4 mm (AWG8~AWG13)
longitud de alimentación del alambre: 0 ~ 250 mm (0 ~ 9,8 ')
Eficiencia: 2,3 s/pc
Potencia: 500 W
Peso: alrededor de 700KGS
Dimensión: 1700 mm*600 mm*1650 mm
No NCM / Código del SA: 8479811000
La formación de horquilla para la armadura de arranque es uno de los procesos de fabricación de la armadura y a continuación la información
Se requiere que verifique cuando envíe una consulta
|
1Dibujo del conductor en forma |
Para comprobar el tamaño del conductor y el ángulo de tamaño R
|
|
2Dibujo de laminación de armaduras |
Para comprobar la adhesión del alambre formado que se insertará en el
con una longitud de longitud igual o superior a 20 mm,
|
|
3. Muestra de armadura con forma
cable insertado
|
Para comprobar y producir herramientas de acuerdo con la muestra real
|
Por favor haga clic en la imagen de abajo para ver el video
También puede interesarle la maquinaria de producción de armaduras de arranque de abajo.
Máquina de inserción de ranuras para armaduras
Máquina para formar alambre de dos rondas.
Máquina de torsión de cabeza de 3 armaduras.
Máquina de corte de piezas con commutador automático
Máquina de corte de alambre por encima de la cabeza con 5 hilos.
