3.0KW 2500r/min Dos volantes de bobina para el motor de la licuadora de limpieza

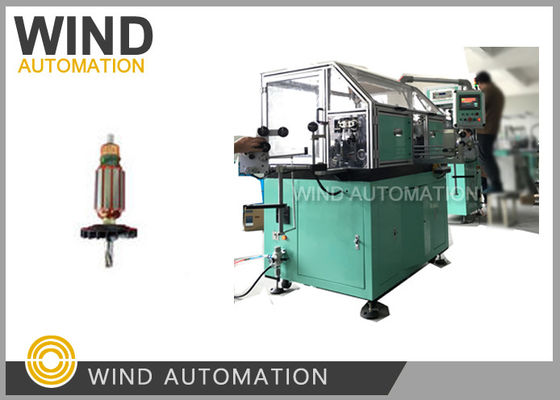

Enrolladora de Doble Volante Totalmente Automática para Motores de Limpiaparabrisas y Batidoras WIND-STR

Aplicación:

Esta enrolladora de inducido WIND-STR es una máquina enrolladora de bobinas de volante rápido para la producción en masa de motores

fabricación de inducidos de tipo gancho, Batidoras, Aspiradoras, Martillos, Herramientas eléctricas...

Principio de funcionamiento:

Esta máquina enrolladora totalmente automática WIND-STR adopta una estructura de doble volante,2 unidadesMitsubishiservo

motor impulsa la rotación de los dos volantes, y 1 motor de indexación servo Mitubishi asegura la precisión

indexación.

Durante el funcionamiento, la pila del inducido se sujeta firmemente mediante el utillaje de bobinado y el eje de los lados izquierdo y derecho

dispositivo de sujeción. Cuando los volantes están en funcionamiento, el alambre pasa por el portahilos, el dispositivo de tensión y luego entra

husillo hueco, sale de la rueda deslizante de alambre, y luego el alambre se desliza en la ranura del inducido a través del volante

rueda guía de alambre. Después de este paso, el inducido entra en la ranura para realizar el bobinado.

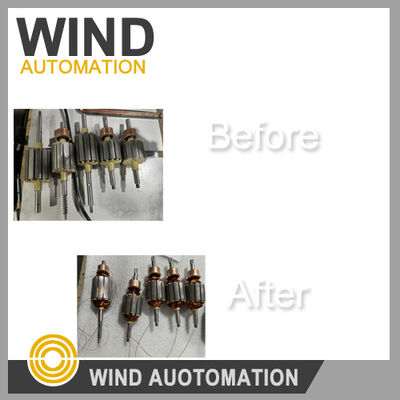

La máquina enrolladora de doble volante para inducidos WIND-STR toma conductores de dos carretes de alambre separados

simultáneamente para enrollar dos ranuras juntas. Una vez enrollado con el número correcto de vueltas y conectado al

respectivo gancho del conmutador, el inducido se indexa automáticamente al siguiente par de ranuras para ser

enrollado.

Ventajas:

1. LocamenteRápido, en condiciones normales puede enrollar a una velocidad de 1000~1500rpm, obteniendo un inducido enrollado en

    23s

2. Los parámetros de bobinado se pueden configurar en la pantalla táctil para diferentes inducidos, fácil operación

    como 12 ranuras, 24 ganchos

         12 ranuras, 12 ranuras

Detalles rápidos:

Datos de parámetros:

Rango de diámetro del alambre: 0.16~1.2 mm

Diámetro del inducido: 20~85 mm

Longitud de la pila: 10~70 mm

Diámetro del eje: 3~15 mm

Longitud del eje: menos de 250 mm

Ranura del inducido: ranura par

Número de vueltas: 0~9999

Diámetro del conmutador: 8~40 mm

Velocidad de bobinado: 0~2500 rpm

Potencia del motor de bobinado: 1.5KWX2

Velocidad de detección de ángulo: 0~3000 rpm

Potencia del motor de detección de ángulo: 0.75KWX1

Presión de suministro de aire: 4~6 Kg/cm2

Potencia total de la máquina: 4.0 KW

Voltaje: trifásico AC 380V 50/60 Hz

Peso: 1250 Kg

Dimensiones: 2000(largo)X1000(ancho)X1800(alto)mm

Tamaño del paquete 1800*1510*1920mm es aproximadamente 5.2 CBM

Código HS: 8479811000

Partes principales:

PLC Mitsubishi de Japón

Sistema de control de servomotor Mitsubishi o Panasonic de Japón

Sistema de pantalla táctil a color de 5.7''

Cilindro SMC



​Por favor, haga clic en la imagen de abajo para ver el video
