Máquina de remolque de armaduras de doble volante / máquina de remolque de la vuelta para rotor de 4 polos
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tipo de armadura: | Incluso las ranuras 12,16,36 Rotor del motor de corriente alterna | Polvos de armadura: | 4Polacos |
|---|---|---|---|
| Las ranuras de las armaduras: | Las ranuras par cubren 12 ranuras, 16 ranuras, 24 ranuras, 28 ranuras, 36 ranuras. | Tipo de enrrollamiento: | Enrollamiento de la vuelta no Enrollamiento de la onda |
| Interfaz persona-máquina: | Diagnóstico Muestra en pantalla | Método de funcionamiento: | Paso, Auto, Juego |
| Resaltar: | máquina de enrollado de bobinas de armadura,máquina de enrollamiento de rotores |
||

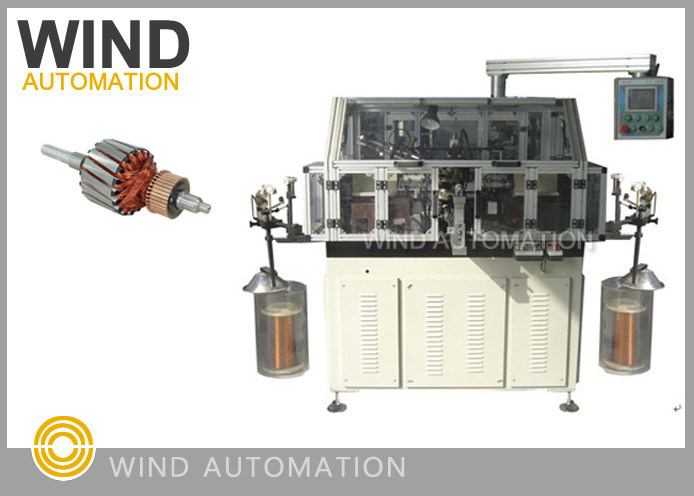

Máquina automática de bobinado de inducidos de doble volante para rotor de 4 polos WIND-STR
Aplicación:
Esta máquina bobinadora de inducidos WIND-STR es una máquina de bobinado de bobinas de volante rápido para la producción en masa de motores
fabricación de inducidos de conmutador tipo gancho, mezcladoras, aspiradoras, martillos, herramientas eléctricas...
Principio de funcionamiento:
Esta máquina de bobinado totalmente automática WIND-STR adapta una estructura de doble volante,2 piezasMitsubishiservo
motor impulsa la rotación de los dos volantes, y 1 pieza de servomotor de indexación Mitubishi asegura la precisión
indexación.
Durante el trabajo, el cuerpo del inducido se sujeta firmemente por dos herramientas de bobinado y un eje a ambos lados
dispositivo de sujeción. Cuando los volantes están funcionando, el cable pasa a través del soporte del cable, el dispositivo de tensión y luego entra
husillo hueco, sale de la rueda deslizante del cable, luego el cable se desliza hacia la ranura del inducido a través del volante
rueda guía del cable. Después de este paso, el inducido entra en la ranura para bobinar.
Ventajas:
1. RápidoRápido, en condiciones normales puede bobinar a una velocidad de 1000~1500 rpm, obtener un inducido bobinado en
23s
2. El parámetro de bobinado se puede configurar en la pantalla táctil para diferentes inducidos, fácil operación
como 12 ranuras, 24 ganchos
12 ranuras, 12 ranuras
3. La máquina de bobinado de doble volante puede bobinar inducidos con un mejor equilibrio que la bobinadora de volante
Los bobinados generan un campo magnético en los motores, existen tipos de inducidos con diferentes formas
conductores de bobinado,
Durante los cuales el bobinado de solapamiento, el bobinado de onda se utilizan ampliamente en el motor universal, mientras que la formación de conductores
la formación de alambre plano y alambre redondo se utilizan ampliamente en el inducido del motor de arranque.
Para el motor PMDC, cuántos imanes y escobillas están relacionados con cuántos polos,
por ejemplo, con 2 polos, 16 segmentos, el bobinado es siempre simétrico,
El uso del paso fraccionario no es un compromiso de diseño para facilitar la fabricación automática yel fraccionario-
el tipo de bobinado de paso es de uso general, porque produce menos chispas y porque requiere menos
cobre, lo que significa una menor resistencia del inducidoce.
El paso de bobinado es un compromiso de diseño, pero no para facilitar la construcción automática.
Datos de parámetros:
| Rango de diámetro del cable | 0.16~1.2 mm |
| Diámetro exterior del inducido | 20~85 mm |
| Longitud de la pila | 10~70 mm |
| Diámetro del eje | 3~15 mm |
| Longitud del eje | menos de 250 mm |
| Ranura del inducido | ranura par |
| Número de vueltas | 0~9999 |
| Diámetro del conmutador | 8~40 mm |
| Velocidad de bobinado | 0~2500 rpm |
| Potencia del motor de bobinado | 1.5KWX2 (volante izquierdo, volante derecho) |
| Velocidad de detección de ángulo | 0~3000 rpm |
| Potencia del motor de detección de ángulo | 0.75KWX1 |
| Presión de suministro de aire | 4~6 Kg/cm2 |
| Potencia total | 4.0 KW |
| Voltaje | trifásico AC 380V 50/60 Hz |
| Peso | 1250 KGS |
| Dimensión | 2000 (largo) X1000 (ancho) X1800 (alto) mm |
| Tamaño del paquete | 1800*1510*1920 mm es aproximadamente 5.2 CBM |
Partes principales:
PLC Mitsubishi de Japón
Sistema de control de servomotor Mitsubishi o Panasonic de Japón
Sistema de pantalla táctil a color de 5.7’’
Cilindro SMC
Sugerencia:
Intentamos bobinar inducidos en su máquina WIND-STR,
y encontramos que hay algunos aspectos que su inducido puede mejorar,
1. El eje no está recto cuando inserta el eje para apilarlo, se dobla en algunas áreas,
2. El papel aislante no se adhiere perfectamente a la ranura
Lo anterior es solo para su información, lo que estamos haciendo ahora es dejar que la máquina de bobinado
se adapte a sus muestras actuales.
