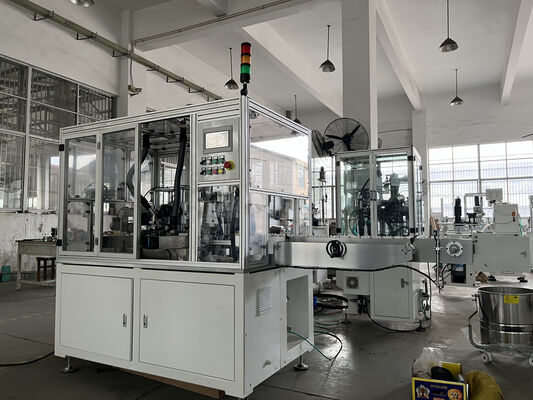

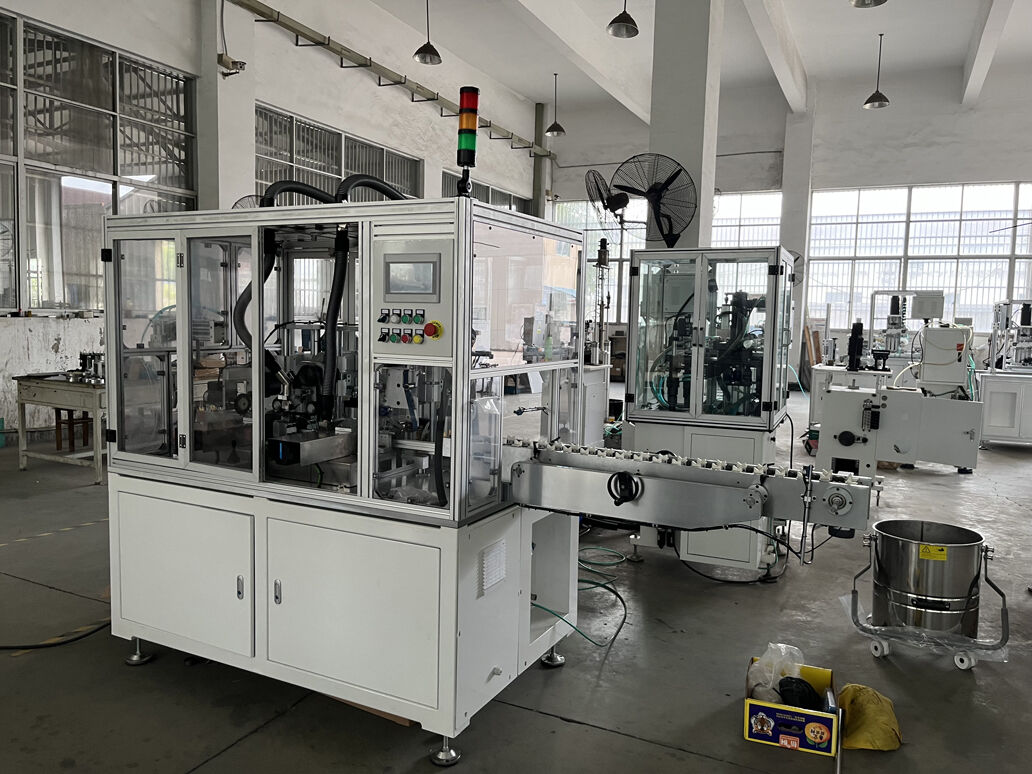

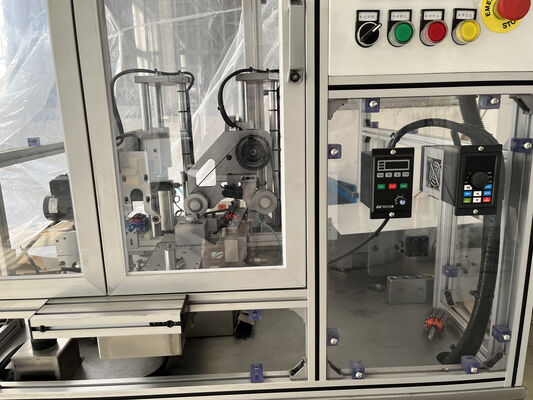

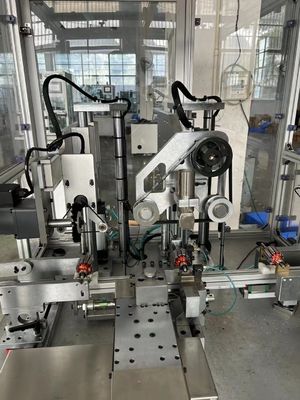

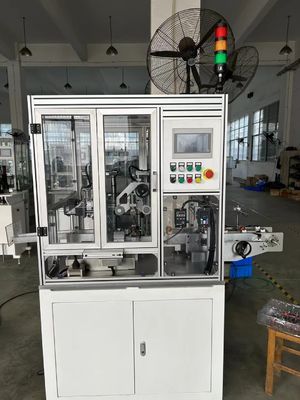

Laminado girando conmutador girando máquina en línea de producción automática

Línea de ensamblaje de armaduras Torno en línea automática con torneado de laminación, torneado de conmutador,

El propósito del torno es terminar de tornear el área de la pista de las escobillas del conmutador de motores de fracción de potencia relativamente pequeños,

rotor de motor pequeño, conmutador de rotor de arranque y así sucesivamente,

Torneado, fresado y mecanizado precisos de la superficie del conmutador para que quedepulido y brillante,

Lograr un buen acabado superficial adecuado,la excentricidad para que funcione bien con las escobillas de carbón del motor.

(1) Ventajas competitivas de la máquina de torneado con servodispositivo de tres ejes 1. Preciso con control de servodispositivo de tres ejes

2. El conmutador más pequeño manejado por la máquina de torneado de precisión de conmutador torneado:

   Conmutador de elevalunas torneado OD 7 mm, eje OD 3,0 mm

3. Esta máquina de torneado puede trabajar con dos cortadores si se requiere para diferentes direcciones de torneado

4. La herramienta de torneado es de material de diamante, también los portaherramientas y las plaquitas se pueden fabricar a medida

     para tornear materiales especiales distintos del cobre y el aluminio

(2)

Configuración de la máquina de torneado de conmutador Sistema servo Mitsubishi eje Z (longitud de torneado)

Sistema servo Mitsubishi eje X (profundidad de torneado)

Sistema servo Mitsubishi eje Y (brazo de presión)

Pantalla táctil: Mitsubishi

Varilla de husillo de bolas TBI de Taiwán

Cilindro Airtac de Taiwán

(3)

Especificación de la máquina de torneado de precisiónRedondez del conmutador: ≤0,0035 mm

(depende del material del conmutador del usuario, la calidad del eje del inducido y la calidad del rodamiento)

Rugosidad: ≤Ra 0,4 (depende de la calidad del inducido del cliente)

OD del inducido: Ф20~Ф100 mm (lado del conmutador

< 100 mm)Longitud del eje: 32~250 mm

OD del eje: Ф3~Ф25 mm

OD del conmutador: Ф4,3~Ф50 mm

Velocidad de avance del cortador en dirección Z: configurable en la pantalla táctil, ajustable stepless

Velocidad de retroceso del cortador en dirección Z: configurada en el programa

Velocidad de avance del cortador en dirección X: configurable en la pantalla táctil, ajustable stepless

Velocidad de retroceso del cortador en dirección X: configurada en el programa

Longitud de corte en dirección Z: configurable en la pantalla táctil, máx. se pueden configurar 4 veces diferentes

longitud de corte (máx. 30 mm)

Recorrido en dirección Z: máx. 80 mm

Eficiencia de producción: ciclo completo ≤12 seg/unidad (doble corte)

Presión de aire: 4~6 kg/cm2

Dispositivo de sujeción: journal en V de diamante

Potencia total: 2,5 KW

Potencia de la máquina: 50/60 Hz AC220V±10% (monofásico)

Potencia de la máquina de eliminación de rebabas: 50/60 Hz AC230V±10% (monofásico)

Potencia del aspirador: 1,5 KW, 50/60 Hz AC380V±10% (trifásico)

Peso: aproximadamente 1.100 kg

Dimensión de la máquina: 1.300 mm x 900 mm x 1600 mm3
