Máquina automática de formación de bobinas de armadura con forma de cuerda de estilo japonés
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tipo de enrollamiento de la bobina: | Armadura de alambre de rodadura | Tipo de motor: | Herramienta eléctrica, taladro, martillo, ranhura, conmutador de ranuras |
|---|---|---|---|
| Método de enrrollamiento: | Enrollamiento de doble volante | ESTACIÓN: | Una estación dos voladores |
| Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| No NCM / Código del SA:: | Máquina de enrollado de bobinas 8479811000 | ||
| Alta luz: | Papel del aislamiento del motor,máquina de inserción |
||

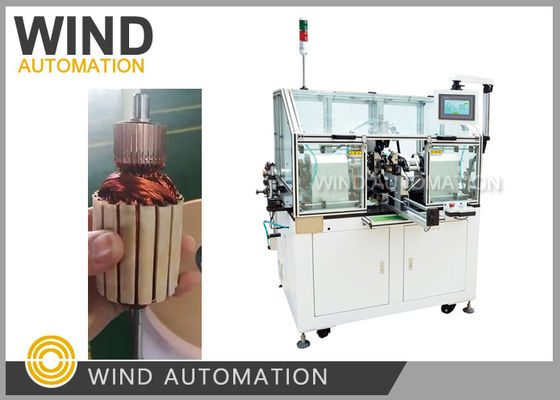

Máquina automática de formación de bobinas de armadura con forma de cuerda de estilo japonés WIND-ST-TD2B
En el caso de losAplicación
Tipo de ranura, enrollamiento de la armadura PMDC del conmutador de elevación
(2) ElVentajas competitivas
1. Commutador con ranuras ahorra alambre de cobre, máquina de formación de bobinas de armadura ahorra costes laborales
2. El mayor cable de calibre manija AWG16 (1.35mm) armadura
3.No hay necesidad de trabajar con una máquina especial de trituración con conmutador designado
4. 98% de rendimiento superior garantizado cuando la calidad del conmutador de ranura es buena
5Hasta ahora es la mejor máquina en China para enrollar armaduras tipo ranura.
(3) ElParámetro
| Fuente de alimentación | 220 V, 50 Hz |
| Enrollamientomotor de eje | Servomotor de 1000W de Mitsubshi |
| Arreglomotor de desplazamiento de alambre | Servo motor de 400W de Mitsubshi |
| Motor de indicación | Servo motor de 400W de Mitsubshi |
| Diámetro del alambre |
0.45mm ~ 1.25mm (AWG16 ~ AWG45) |
| OD del blindaje | 70 ~ 250 mm |
| Velocidad del husillo | 0 ~ 1500 rpm |
| Se vuelve No. | 0-999. |
| Presión del aire | 0.5-0.7Mpa |
| Las demás: | Ataque aéreo |
El artículo 4Instrucciones de uso
Para la máquina de bobinado de armaduras, el dispositivo popular es la máquina de bobinado de doble volante
que enrollan los devanados de la circunvalación de la armadura en ambos lados para lograr un mejor resultado de equilibrio.
Hay diferentes tipos de conmutadores en el diseño de armaduras,
un tipo es el tipo de gancho ampliamente utilizado en mezcladores, licuadores, aspiradoras, motores de perforación,
El otro tipo es el tipo de elevador, también llamado conmutador tipo ranura, utilizado en cuchillas.
| Punto de trabajo | Nombre | El tipo | Cantidad |
| 1 | Cinturón giratorio del husillo | No más de 165L | 1 por ciento |
| 2 | Cinturón giratorio de indicación | Las demás partidas | 1 por ciento |
| 3 | El cinturón | No más de 100 | 2 piezas |
| 4 | El fusible | NT1capacidad de producción | 2 piezas |
| 5 | El fusible | RTmedidas de seguridad | 2 piezas |
| 6 | De acero | ¥6 | 2 piezas |
| 7 | Sensor de la misma | El número de unidades de producción | 1 por ciento |
| 8 | Sensor de la misma | Se aplicará el procedimiento siguiente: | 1 por ciento |
| 9 | Rodamiento en V | 1 por ciento | |
| 10 | FDS016: las condiciones de los vehículos | 1 por ciento | |
| 11 | Cubo para alambre | 1 por ciento | |
| Herramienta | |||
| Punto de trabajo | Nombre | El tipo | Cantidad |
| 1 | En el interior de la llave hexagonal | 8 piezas | 1 juego |
| 2 | Abrir la llave | 13 a 16 mm | 1 por ciento |
| 3 | Parafusos con ranuras | 1.5' | 1 por ciento |
| 4 | Parafusos transversales | 4' | 1 por ciento |
| 5 | Llave inglesa | 8 piezas | 1 juego |
| 6 | Las pinzas | de acero inoxidable | 1 por ciento |
| 7 | Las pinzas diagonales | 1 por ciento | |
| 1 por ciento |
Por favor haga clic en la imagen de abajo para ver el video
