Armadura automática máquina de bobinado de motor de CA AWG 40 a AWG23 alambre de cobre 0,08 mm a 0,55 mm

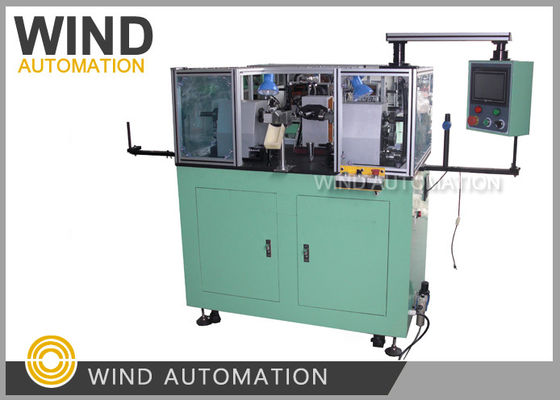

AWG 40 al alambre de cobre AWG23 bobinadora automática de armadura de 0,08 mm a 0,55 mm WIND-STR-2

Solicitud:

Esta bobinadora de armadura WIND-STR-2 es una máquina bobinadora de bobina de velocidad rápida para la producción en masa de motores.

Fabricación de armadura de conmutador tipo gancho, mezclador, aspiradoras, martillos, potencia.

herramienta...

y adecuado para bobinados de diámetro de calibre pequeño.

Ventajas competitivas:

Datos de parámetros:

Diámetro del cable: 0,08~0,30 mm (tensor de tipo mecánico) AWG28 a AWG40

0,16~0,55 mm (dispositivo de tensión de histéresis) AWG23 a AWG34

Ranuras de bobinado: número par/impar

Diámetro del conmutador: 8~40 mm

Diámetro de la armadura: 20~60 mm

Longitud de la pila de armadura: 10 ~ 60 mm

Velocidad del motor de bobinado: 0 ~ 3000 rpm

Sistema de control: control PLC Mitsubishi

Presión de suministro de aire: 0,5 ~ 0,7 MPa

Voltaje: AC220V 50/60Hz

Peso: 500Kg

Dimensión: 1800(l)X800(w)X1500(h)mm

Código SA: 8479811000

Información necesaria para la consulta de la máquina bobinadora de armadura del conmutador:

1. Dibujo de laminación de armadura/rotor

2. Dibujo de ensamblaje de armadura/rotor

3. Dibujo de la pila de armadura/rotor

4. Dibujo del diagrama de devanado de armadura/rotor: con diámetro del cable del rotor y número de vuelta

5. Dibujo de armadura/conmutador

6. Productividad requerida

7. Otros requisitos técnicos

Si es posible, será mejor si el cliente proporciona muestras.

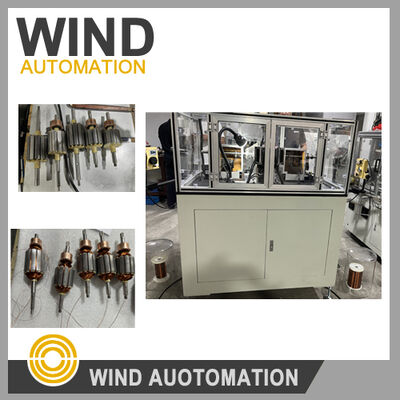

ARMADURA Antes de darle cuerda

Preguntas y respuestas

Necesitamos información lo antes posible sobre la máquina de prensa hidráulica, la máquina bobinadora de inducido, el portabrocas y el cilindro de protección de cables.

Por favor envíe el manual WIND-STR-2.
