Datos del producto:
Pago y Envío Términos:
|
Condición: | Nuevo | Alambres: | Los cables paralelos |
---|---|---|---|
Tamaño del OD: | 198 mm (7,79'), 226 mm (8,89'), 262 mm (10,31') | Tipo de la automatización: | Enrollamiento, indexación, sujeción y corte totalmente automáticos |
Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
ESTACIÓN: | Disponible una sola estación o dos estaciones | Tipo de enrrollamiento: | Enrollamiento de volante en lugar de Enrollamiento de aguja |
Alta luz: | máquina de bobina de la fan de techo,máquina de remolque de ventilador |

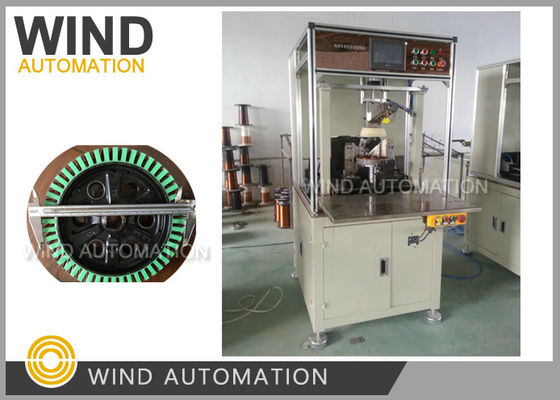

3KW Bicicleta eléctrica máquina de cuerda de alambre centro de la rueda del motor motor Winder WIND-HMW-1M
Aplicación:
Gran estator de motor de adelantamiento como OD 198mm, 226mm, 262mm ((7.79' ~ 10.33'')
Bicicleta eléctrica, motor de cubo, motor de ruedas
Ventajas:
1El sistema de servo de tres ejes, el enrollamiento, el índice y el arreglo son controlados por el servomotor Mitsubishi.
2Volante enrollado rápido.
3. Gran estator exterior que cubre el diámetro exterior del estator hasta 266 mm
4Servomotor de torsión constante, tensión constante
5Tiene mucha experiencia en el enrollamiento de bicicletas eléctricas hasta 72V.
Datos técnicos:
Las ranuras del estator: No se requiere
Diámetro exterior del estator: 198 mm, 226 mm, 262 mm
Altura de las armaduras: 14-30 mm.
Diámetro del alambre: 0,3 mm- 0,6 mm
Número de cables: 1 a 13 piezas
Presión de la fuente de aire:0.4-0.7MPa
Voltado de la fuente de alimentación: 3 fases 380V±10% 50Hz
Potencia: alrededor de 3 kW
Pregunta y respuesta:
1.¿Cómo hace la bobina la indexación: manualmente o automáticamente?
Automáticamente con el servo dispositivo Mitubishi
2.¿Cómo se fija el estator durante el proceso de enrollamiento?
Cargar manualmente el estator en el eje y presionar con la tapa
3.¿Qué rango de diámetros de alambre de cobre puede trabajar su máquina (mínimo y máximo)?
0de 0,3 mm a 0,51 mm
4¿Cuál es el rango de longitudes de apilamiento que puede trabajar la bobina?
Altura de la pila del motor del motor del eje del motor del estator de la máquina de remolque de ruedas estándar10 mm ~ 30 mm,
20 mm ~ 50 mm (hecho a medida)
5.¿El proceso de enrollamiento es automático o manual?
Automáticamente con el servo dispositivo Mitubishi
6.¿Es posible presionar y compactar el alambre de cobre durante o después del enrollamiento?
Compactar el alambre después del proceso de devanado con una máquina separada
7.¿La máquina tiene alguna limitación en la dimensión de la anchura de la ranura abierta?
Min. ancho de ranura abierta>1,8 mm, en China el motor de giro de cubo de ranura abierta ancho es generalmente de 2 mm, 3 mm
8.¿Cuál es la altura de la máquina sobre el área de trabajo del operador?
Altura de funcionamiento de la bobina 750 mm
9¿Hay algún sensor en la máquina para comprobar si el cableado es correcto?
¿Verificar si el cable está roto)?
Pausa de la máquina y alarma en caso de rotura del cable
10¿Tiene máquinas para hacer la prueba del motor de la rueda después de la bobina?
Sí, máquina de ensayo separada
11.¿Cómo pones la pieza en la máquina antes y después de la bobina?
Es un motor de ruedas pesado de unos 15 kg.
No manejamos un estator tan pesado,La carga/descarga de la parte superior se realizará manualmente por debajo de 5 kg.
Por ejemplo, un estator del motor de la rueda OD de 198 mm pesa alrededor de 2KGS
Configuración principal:
Sistema de control
|
Japón MitsubishPLC
|
Sistema de servo
|
Japón Mitsubishsistema de servo
|
Sistema de tensión
|
Servomotor de par constante, tensión constante
|
Por favor haga clic en la imagen de abajo para ver el video
