Datos del producto:
Pago y Envío Términos:
|
uso de soldadura: | Conjunto integrado de generador de arranque | Tecnología automotriz: | Aplicación de soldadura de articulaciones de plata con estator |
---|---|---|---|
Proceso de producción: | El proceso de enrollamiento del estator incluye la formación de pines, inserción, aislamiento de ran | Lugar de soldadura: | Máquina de soldadura TIG con conductor de cobre |
Tipo de fusión: | La operación de soldadura y la configuración es fácil para el operador | PLC: | - ¿Qué es eso? |
Peso bruto: | 600 kg, incluido el palet | Servo del eje 4: | Eje de soldadura, eje de indexación, eje de alimentación y eje de elevación con servomotor Mitsubish |
Alta luz: | máquina de la soldadura al arco,soldadora ultrasónica |
Saldado Tig sin conmutador Junto de la máquina de fusión para el ensamblaje integrado del generador de arranque WIND-TIG para la industria automotriz
En el caso de losAplicación:
con una capacidad de transmisión superior a 100 W,
(2) ElVentajas:
1Suministrado a varios fabricantes líderes de China, rica experiencia,
Equipo de ingeniería tienen mucha experiencia en la soldadura BSG motor estator horquilla
2La calidad de la soldadura está garantizada, Wind Automation puede soldar muestras sólo cobrar el costo de herramientas
antes de finalizar la máquina de soldadura
3- Experiencia en el manejo de estatores con dimensiones inferiores
Tamaño del estator OD | No. de la ranura |
Cuadrados de la caja | 96 ranuras |
72 ranuras |
(3) ElCaracterística de soldadura TIG:
Se puede ajustar la unión de soldadura,
la articulación de arranque puede ajustarse,
y de pie solo para la soldadura de modificación se puede establecer
El artículo 4TIG Máquina de soldadura de fusión Parámetro:
Fuente de alimentación: 220V o 380V,50Hz
Eje de soldadura, eje de indexación, eje de alimentación y eje de elevación con servomotor Mitsubishi
PLC: serie 5U de Mitsubish

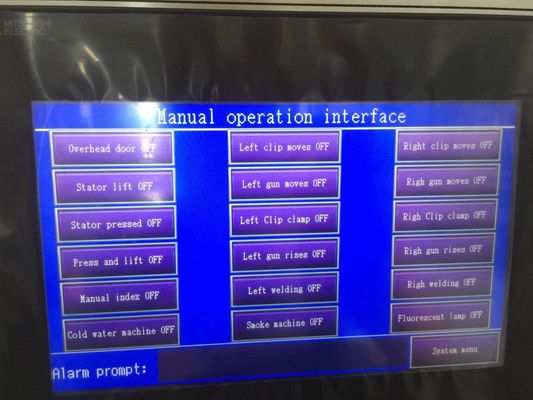

Pantallas táctiles:
Síndromes: ataque aéreo
Presión: > 0,5 MPa
Peso: alrededor de 600KGS
Dimensión: 800*800*1500 mm
Pregunta y respuesta
1.Sobre la secuencia del proceso de soldadura, los parámetros de entrada (como corriente, voltaje, tiempo de espera, etc...)
y especificación, Método de manipulación del material (mecanismo de carga/descarga, etc.)
El proceso de soldadura es totalmente automático, la puerta se cierra durante el proceso de soldadura,
y Carga/descarga por operador,
Otros parámetros se ajustan a la situación real del estator
2.¿ Cuál es el propósito exacto del gas argón en esta máquina de soldadura?
¿ Cómo unir las dos bobinas de cobre sin una varilla de relleno?
El objetivo del gas de argón que se expulsa por la pistola de soldadura es proteger la pieza de trabajo del estator,
como la temperatura es muy alta,
To ensure TIG welding quality The previous process such as enamel remove (contorl the remove size should be more than 8mm)cropping need to ensure the stator quality before welding The PLC tell to weld one slot by slot,
No | ISG Las consultas de las máquinas de soldadura | Comentarios sobre la automatización eólica |
Información básica: | ||
1 | ¿ Tiempo de ciclo por parte? | 2 segundos por ranura de 3,2 minutos |
2 | ¿Qué gas inerte se utiliza para la soldadura? | Argón |
3 | ¿ Tiempo de soldadura por ranura? | 2' por ranura |
4 | ¿ Voltado primario y corriente del transformador? | No, diferente de la soldadura por resistencia, |
5 | ¿ Voltado y corriente secundarios del transformador? | Las soldaduras TIG no tienen voltaje primario y secundario |
6 | ¿Corrente de soldadura en el producto? | El valor de las emisiones de CO2 |
7 | Ciclo de soldadura en el controlador de soldadura. ? 1 Ciclo =? Millisegundos. | 0.? es igual a ms |
8 | ¿ Cómo se mide y controla la temperatura de la bobina (del producto)? | Controlar la corriente, no controlar la temperatura, No es necesario medir con el sensor de temperatura |
9 | Presión de entrada para la máquina de soldadura? en bares/PSI | más de 0,5 MPa > 5 Bar |
10 | Capacidad del cilindro y caudal de gas inerte en LBS | El caudal de gas inerte es ajustable, se puede comprobar mediante manómetro |
11 | ¿ Qué tipo de sistema de refrigeración se requiere? | Agua |
12 | ¿Tasa de enfriamiento? | Frigor de circuito interno constante |
13 | Parámetro de soldadura como (corriente de soldadura/resistencia/corriente de soldadura/tiempo de soldadura por ciclo/presión) | No es necesario prestar mucha atención ahora, no es útil para la referencia, puede establecer parámetro |
14 | ¿ Mientras presiona la alarma de emergencia, la presión del aire y la energía del PLC se apagan? | Ahora ponemos como parada de la máquina, luego reinicio, todo vuelve a la posición inicial También podemos configurar como usted solicita |
15 | ¿ La máquina tiene concepto SMED? | 120 mm a 160 mm, (Su tamaño actual de OD 142 mm) en 20 minutos a 30 minutos |
16 | ¿ Hay registros de datos como corriente de soldadura? | - ¿ Qué? |
Sobre la base del híbrido HEV, no está equipado con un motor de transmisión, solo con un motor BSG, que es el sistema de mezcla de luz de menor costo.El motor tiene un gran par de potencia y una gran eficiencia de transmisión de la correa. El motor se acciona a baja velocidad, lo que acelera rápidamente y ofrece una experiencia de conducción suave y cómoda.No es necesario cambiar frecuentemente de marcha en las etapas de arranque, media y baja velocidad, y el doble embrague no requiere mucho tiempo y medio enlace, lo que resuelve completamente el problema del doble embrague.Se ha desarrollado para la hibridación masiva rentable, tales como la parada avanzada, el arranque, la suspensión y el impulso eléctrico ahorran entre un 13% y un 20% de combustible.En una aplicación híbrida leve el motor eléctrico de 48 voltios reemplaza el alternador de 12 voltios y se monta directamente en el motor a través de una correa.
