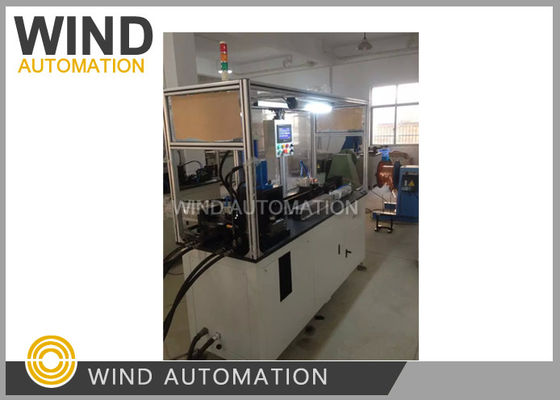

Máquina de cuerda automática para hacer alfileres WIND-AWF
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Envase de blindaje: | Enferradura de la bobina de arranque | Longitud de alimentación: | Hasta 500m m |
|---|---|---|---|
| El cable de esmalte para alambre perforado: | Ambos cables son adecuados | formación: | Por método de flexión |
| Forma de la horquilla: | Dispositivo de punción | Después de ventas: | Los ingenieros están disponibles para el extranjero. |
Totalmente automáticoA. NoFabricante de bobinas para el cabelloEl viento...FDV
M.Proceso de trabajo
La máquina puede formar automáticamente la horquilla con el proceso de abajo continuamente,
Descarga automática de alambre→ Alimentación de alambre→ Limpiador de alambre → Presión de alambre →
Eliminatorio de esmalte lateral → Eliminatorio de esmalte de ancho de alambre → Tirador de alambre→Corte de alambre
→ Curva de alambre→ alambre formador de perforación → descarga,
Producción: alrededor de 3 a 5 sec. por pieza,
La herramienta se puede cambiar fácilmente para seis bobinas de armadura
1 M154104458
2 M154097736
3 M154038444
4 M154103929 Se cambiará la forma del alambre de esmalte a la forma del alambre desnudo
5 M154105507 Esmalte La forma del alambre se cambiará a la del alambre desnudo
6 MBD-7G
Construcción de máquinas
1- Dispositivo automático de descarga de alambre
2Mecanismo de enderezamiento de alambre
Compuesto por dos juegos de enderezamiento de ruedas de guía en dirección X, Y
Y el cilindro, el cilindro tira del alambre para enderezarlo.
3Mecanismo de alimentación del alambre
Servo motor Delta impulsa el módulo de alimentación del cable para alimentar el cable,
la longitud de alimentación del cable puede ajustarse en la pantalla,
y Max. longitud de alimentación del cable es de 500 mm
4Mecanismo de eliminación de esmalte
El extractor de esmalte está compuesto por dos estructuras,
Eliminador de esmalte lateral y de esmalte ancho
Remover del esmalte lateral utilizar 3pcs Gem cuchillo girar para quitar el esmalte en el lado
Ancho del esmalte remover utilizar dos cortadores para rascar en direcciones opuestas
y controlar/limitar la profundidad del rasguño
La función de eliminación de esmalte puede estar encendida o apagada en la pantalla táctil.
5Mecanismo de corte
Mecanismo de corte compuesto por alambre de prensa y dispositivo de alambre de corte,
Antes de cortar, presione el cilindro de alambre y la herramienta de prensa presione el alambre para evitar que se mueva,
Y luego cortar el alambre con cuatro cortadores, al mismo tiempo puede eliminar burr si ocurren
6Mecanismo de flexión de alambre
Compuesto por un dispositivo de alambre de prensa y un dispositivo de flexión accionado por cilindros
y dispositivo de formación de punzón accionado por sistema hidráulico.
Después de formar, descargar la horquilla automáticamente cuando el cilindro de alambre de vuelta de flexión.
Simens o Delta PLC
Servo motor delta
La pantalla táctil de Weinveiw
cilindro de ataque aéreo
Peso: alrededor de 850 kg
Dimensión de la máquina: 1,800 mm x 750 mm x 1800 mm3
La máquina y el dispositivo de descarga de alambre deberán tener una distancia de 3000 mm.
