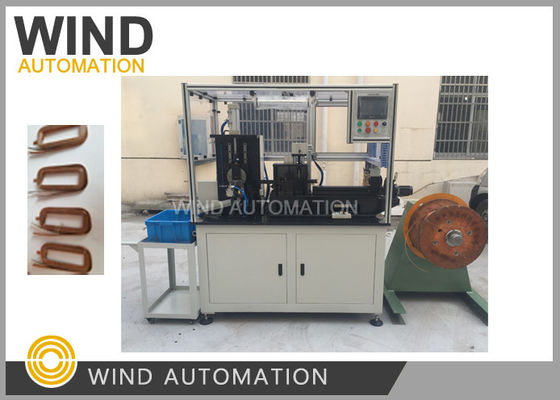

El equipo de ensamblaje de la bobina de campo automática WIND-PCW-F3
|
Datos del producto:
|
Descripción detallada del producto
| Condición: | Nuevo | Enrollamiento de bobinas de campo: | Alimentación de alambre, enderezar alambre, doblar estrella, alimentación de alambre, doblar, |
|---|---|---|---|
| Eficiencia del enrollamiento: | De 15 a 30 por pieza, 2000 piezas por 8 horas | Rotación: | Servo motor Delta o Simens |
| El controlador: | PLC | HMI: | La pantalla puede establecer parámetros |
Totalmente automáticoF: el precioEnrollamiento de bobinas de aceroel equipo WIND-PCW-F: el precio3
M.Proceso de trabajo
La máquina puede enrollar automáticamente la bobina de campo con el proceso de abajo continuamente,
Alimentación automática de alambre→ alisador de alambre → terminal de arranque de curva→ alimentación de alambre I,→ flexión→ alimentación de alambre II→ prensado de alambre a la herramienta→ moldeo→ alimentación de papel y retorcimiento enrollamiento→ corte de alambre→ corte de papel→ torsión moldeo→ descarga,
Producción: alrededor de 15 a 30 piezas, alrededor de 2000 piezas por turno/8 horas
Construcción de máquinas
1Mecanismo de enderezamiento de alambre
Compuesto por dos juegos de enderezamiento de ruedas de guía en dirección X, Y
Y el cilindro, el cilindro tira del alambre para enderezarlo.
2Mecanismo de alimentación del alambre
Servo motor Delta impulsa el módulo de alimentación del cable para alimentar el cable,
la longitud de alimentación del alambre se puede establecer en la pantalla, y el límite de ranura de alambre puede asegurarse
El rastro del cable es correcto.
3Inicio del mecanismo de flexión terminal.
Utilice el cilindro para conducir la polea para doblar la terminal de arranque,
La dirección de flexión puede ser izquierda o derecha
4Mecanismo de flexión de alambre
Compuesto por un dispositivo de alambre prensado y un dispositivo de flexión,
la dirección de flexión puede ser izquierda o derecha
- Mecanismo de corte
Con cortador especial dedicado a la bobina de campo
- Mecanismo de enrollamiento y descarga de la bobina
Mecanismo de enrollamiento de bobina compuesto por un dispositivo de alambre de prensa accionado por un cilindro,
Dispositivo de rotación accionado por un servomotor Delta con parte de transmisión del reductor
Herramienta, dispositivo de sujeción de herramientas, dispositivo de eyección.
El mecanismo de alimentación del alambre alimenta el alambre doblado a la posición fija de la herramienta.
el dispositivo de presión del alambre comienza a presionar el alambre, el dispositivo de rotación gira,
Cuando se gire a la posición fija el papel se alimentará,
y seguir girando a la posición establecida, y cortar el papel, girar para enrollar la bobina.
El dispositivo de sujeción de herramientas suelto, la bobina de aleta sale y se repite desde el principio.
7Dispositivo de guía de papel
Compuesto por un portapapeles, un motor de alimentación de papel y un aparato de prensa de papel
8El marco de la máquina es de aluminio con vidrio orgánico.
Simens o Delta PLC
Servo motor delta
La pantalla táctil de Weinveiw
Peso: alrededor de 650KgDimensión de la máquina: 1.500 mm x 900 mm x 1700 mm3
