Datos del producto:
Pago y Envío Términos:
|
Aplicación: | Los motores con cepillado de 12 V, 24 V de corriente continua | Tiempo del ciclo: | 0.4 segundos por ranura con servomotor de prensa |
---|---|---|---|
Tamaño del alambre de fusión: | De 0,01 mm a 1,20 mm para los tipos de armaduras | Dispositivo de refrigeración de soldadura: | Con un dispositivo de refrigeración por agua separado |
Ajuste fácil: | La operación de soldadura y la configuración es fácil para el operador | Saldado de grandes diámetros de alambre: | De 0,01 mm a 1,20 mm para los tipos de armaduras |
Peso bruto: | 662KGS, incluido el palet | Calidad de fusión: | Corriente del fusible, tiempo del fusible, presión, resistencia de contacto |

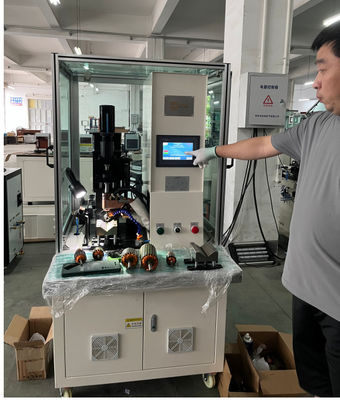

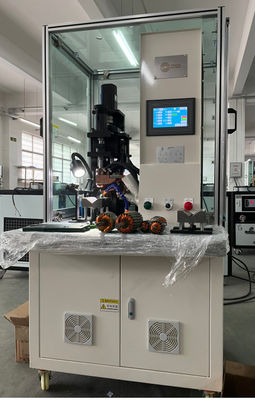

Máquina de soldadura por puntos de suministro de corriente continua para commutadores de armaduras que fusionan el apilamiento caliente WIND-DC-CW003
En el caso de losAplicación:
Armadura del motor PMDC con conmutador de gancho, conmutador de elevación
(2) ElVentajas:
Calidad de fusión garantizada |
Proporcionamiento de energía de alta frecuencia de 15KHz
Calidad de fusión
|
Amplia aplicación |
CubiertasAdaptación de ancho de alambre de 0,01 mm ~ 1,20 mm ((AWG44 ~ AWG17)
|
Fácil de operar |
Fácil para el operador,
y WIND-DC-CW003 obtener la orden más repetida entre la máquina de soldadura
|
(3) ElPregunta y respuesta de la soldadora de fusión:
1- ¿Son ajustables la corriente y el tiempo de cada segmento?
--- Creo que su pregunta es acerca de lograr la calidad de fusión uniforme y constante para cada segmento,
La máquina de alimentación de corriente continua con la corriente de salida de alta requerencia es uniforme y constante, puede asegurarse incluso la calidad de soldadura,
En la pantalla de ajuste de parámetros de la máquina, hay 6 secciones de corriente de soldadura y ajuste de tiempo para la armadura con muchos ganchos, como 63 ganchos,
y para un conmutador de gancho 24 puede dividir el parámetro de soldadura a 3 etapas estableciendo Bar. no. como 1 + 22 + 1 = 24 o dividir la configuración para establecer 1 + 1 + 1 + 2 + 3 + 16 = 24
teniendo en cuenta el tiempo de calentamiento de la barra eléctrica y la situación real,
En la producción real, algún usuario acaba de establecer el número de barra en la Sección 1 como 24,
2- ¿Cómo se controla la distancia del electrodo?
--- La distancia sugerida es de aproximadamente 1,5 mm a 2 mm, debe ser más de 1 mm en caso de que el OD del conmutador tenga alguna diferencia
Puede comprobar por un 1,5 mm de grosor commidity como un gauge de enchufe
3- ¿Hay alguna regla para medir y alimentar esta distancia?
--- Aún no hay regla, sólo observe el operador,
4- ¿Cómo se ajusta y controla la presión aplicada por el electrodo al gancho?
--- Con diferentes dimensiones de resorte de prensado la presión puede ajustarse, para un control áspero con resorte, para un control leve con tornillo en la parte superior
y último tipo WIND-TMI-3 con servomotor para controlar la presión
5- ¿Hay alguna célula de carga para controlar esta presión?
--- Aún no
Máquina de prensa hidráulica y servo de Wind Automation para conmutador,
colocación del eje tienen este tipo de célula de carga que puede controlar y mostrar la presión,
Aplicamos esto a la nueva máquina de fusión WIND-TMI-3 con servo dispositivo de presión más tarde,
Esto se aplicará a los usuarios locales que requieren primero
6- ¿Cómo se controla la corriente de fusión, se mantiene constante?
--- La corriente constante de fusión está controlada por voltaje
7- ¿Cuáles son las etapas del ciclo de fusión, cómo se ajusta cada parte de este ciclo?
--- Ciclo de fusión es electrodo tocar el gancho del conmutador, luego presionar el gancho del conmutador, manteniendo la presión y la liberación
Por favor, compruebe el gráfico del ciclo de fusión en la foto adjunta
Este ciclo está relacionado con cuatro factores:
el electrodo y el gancho del conmutador en contacto con el área de la cara, el valor de presión, el tiempo de retención de la presión, el voltaje de fusión
Se puede obtener un mejor ciclo por el trabajo en equipo de estos cuatro factores,
El tiempo de ciclo de WIND-TMI-3 puede lograr es de 0,4 segundos por ranura, más rápido en China motor armadura máquinas de fusión hasta ahora
Alta frecuencia 15KHz aseguran la salida pura de corriente continua, mientras que algunas máquinas de fusión 2KHz, 4KHz no alta frecuencia
La corriente constante puede asegurarse de fusionar cada segmento sin dudar, por lo que la fuente de alimentación de CC es más rápido y ahorrar electricidad
8- ¿Hay alguna señal de advertencia para una mala fusión?
--- Sí, la máquina tiene esta función
El artículo 4Parámetro de la máquina de fusión:
Diámetro del alambre: 0,01 ~ 1,2 mm
OD del blindaje: 20~100 mm
Altura de la pila de armaduras:10~100 mm
Commutador OD: 8 ~ 70 mm
Fuente de aire: entre 5 y 7 kg/cm2
Potencia de soldadura: 10 ~ 30KW
3 fases AC 380V de 50 a 60 Hz
Peso: alrededor de 350KGS
Fuente de alimentación de fusión: Automatización del viento auto desarrollado de alta frecuencia 15KHz, 500~5000A
Sistema de control: Japón Mitsubishi PLC
Control de indicación: Japón Mitubishi sistema de posicionamiento por servo Pantalla táctil de 7'
(5)Características:

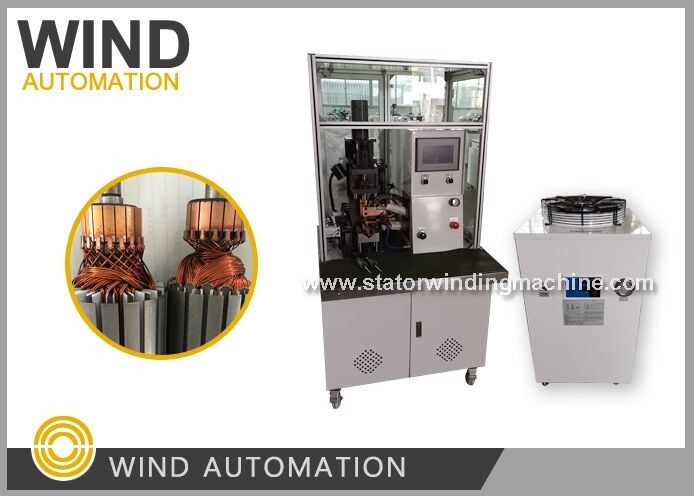

1) Commutador máquina de soldadura por punto conductor de apilamiento en caliente Fusión para alambre fino o grande Alta frecuencia
soldadura de inversor y commutador de apilamiento en caliente con alambre pequeño y grande delgado y alambre grande, con separados
Dispositivo de refrigeración de agua (actua como acondicionador)
2) La operación de soldadura está relacionada con el tárea de la varilla de ungsten, presión, tiempo de soldadura, valor de voltaje y corriente
3) OD de la armadura, el tamaño del eje está relacionado con el accesorio
Rango normal de OD del blindaje 20 ~ 60 mm
Tamaño del eje inferior a 160 mm
FAQ de la máquina de fusión (Cómo seleccionar una máquina de fijación en caliente de fusión de soldadura adecuada)
Su pregunta es acerca de lograr la calidad de fusión uniforme y constante para cada segmento,
La máquina de alimentación de corriente continua con la corriente de salida de alta requerencia es uniforme y constante, puede asegurarse incluso la calidad de soldadura,
En la pantalla de ajuste de parámetros de la máquina, hay 6 secciones de corriente de soldadura y ajuste de tiempo para la armadura con muchos ganchos, como 63 ganchos,
y para un conmutador de gancho 24 puede dividir el parámetro de soldadura a 3 etapas estableciendo Bar. no. como 1 + 22 + 1 = 24 o dividir la configuración para establecer 1 + 1 + 1 + 2 + 3 + 16 = 24
teniendo en cuenta el tiempo de calentamiento de la barra eléctrica y la situación real,
En la producción real, algún usuario acaba de establecer el número de barra en la Sección 1 como 24,
2¿Cómo se controla la distancia del electrodo?
La distancia sugerida es de aproximadamente 1,5 mm a 2 mm, debe ser más de 1 mm en caso de que el OD del conmutador tienen alguna diferencia
Se puede comprobar por un commodity de 1,5 mm de espesor como un
3¿Cómo se ajusta y controla la presión aplicada por el electrodo al gancho?
Con diferentes tamaños de resorte de prensa, la presión puede ajustarse, para un control áspero con resorte,
para un ligero control con tornillo en la parte superior
4.¿Hay alguna celda de carga para controlar esta presión?
Sí, es cierto.
Automatización del viento hidráulica y servo máquina de prensa para el conmutador, colocación del eje tienen este tipo de célula de carga que puede controlar y mostrar la presión,
Aplicamos esto a la nueva máquina de fusión WIND-TMI-3 con servo dispositivo de presión,
Esto se aplicará al fabricante local de motores que lo requirió primero.
5¿Cuáles son los pasos del ciclo de fusión, cómo se ajusta cada parte de este ciclo?
Ciclo de fusión es electrodo tocar el gancho del conmutador, a continuación, presione el gancho del conmutador, manteniendo la presión y la liberación
Por favor, compruebe el gráfico del ciclo de fusión en la foto de configuración de soldadura
Este ciclo está relacionado con cuatro factores:
el electrodo y el gancho del conmutador que entran en contacto con el área de la cara,
valor de presión, tiempo de retención de la presión, voltaje de fusión
Se puede obtener un mejor ciclo por el trabajo en equipo de estos cuatro factores,
Alta frecuencia 15KHz aseguran la salida pura de corriente continua, mientras que algunas máquinas de fusión 2KHz, 4KHz no alta frecuencia
La corriente constante puede asegurarse de fusionar cada segmento sin dudar, por lo que la fuente de alimentación de CC es más rápido y ahorrar electricidad
6.¿Hay alguna señal de advertencia para una mala fusión?
Sí, la máquina tiene esta función
