Enrollamiento de la horquilla de la barra de arranque para la industria automotriz Producción de motores
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Aplicación de alambre plano: | Máquina de flexión de alambre para alfileres | Estación de trabajo: | Máquina combinada para formar alambre |
|---|---|---|---|
| Tamaño del alambre manipulado: | El conductor de cable plano de arranque inferior a 3 mm*8 mm | Proceso de formación de horquilla: | Alimentación, alineación recta, corte y perforado, descarga |
| Tiempo del ciclo: | Acordado a una longitud de 5 a 8 s por pieza | Código del SH: | 84798110 |
| Motor de transmisión de energía nueva de alambre plano: | 1 kW a 150 kW | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |

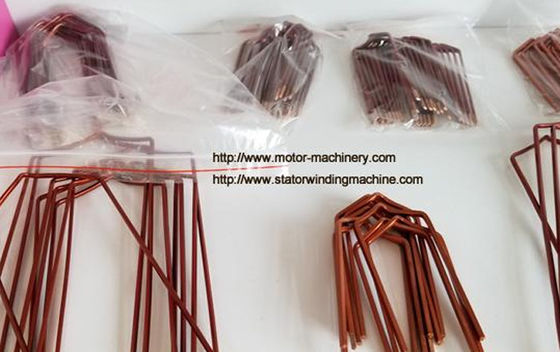

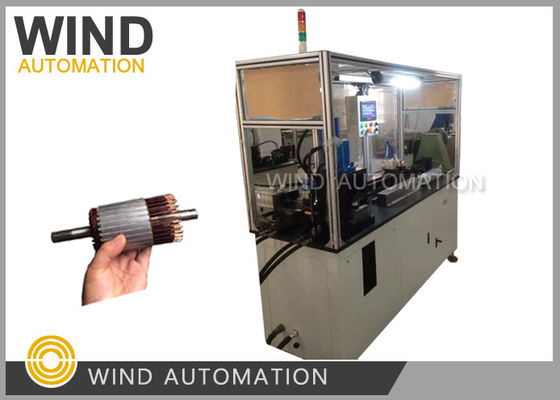

Bobinado de horquilla rectangular para barra de arranque para la producción de motores en la industria automotrizWIND-AWF
(1)Aplicación:
La máquina de bobinado de horquilla rectangular para barra de arranque está diseñada para motores automotrices, motores de automóviles eléctricos puros, motores de automóviles híbridos,
motores de carretillas elevadoras eléctricas, motores de triciclos eléctricos, motores de vehículos turísticos, motores de herramientas eléctricas y otros motores de la industria automotriz.
(2)Ventajas:
| Formación de horquillas | Opcional | Observación |
| Desbobinado |
Tamaño de las bobinas para sujetar el alambre para la automatización del bobinado para diseñar el dispositivo de desbobinado de alambre |
|
| Enderezado | ||
| Decapado del esmalte | El método de decapado puede ser por esmerilado o corte según la situación real | |
| Alimentador | Codificar | La longitud de alimentación se puede configurar en la pantalla táctil, controlada por un servomotor |
| Corte | Presión del cilindro para controlar, también puede dar forma al cortador | |
| Formación | El ángulo y el tamaño de la formación deben ser adecuados para el estator, el dibujo es solo para referencia | |
| Curvado en U | Sostener un lado, torcer el otro lado | Formación por división o formación por punzonado |
| Tiempo de ciclo de formación de horquillas | 4~5s/pc (Longitud 300mm) 6~8s/pc | Aproximadamente 4 a 5 segundos por raíz (longitud del cable 300 mm) |
enderezar automáticamente la bobina en bruto, eliminar el esmalte de los cuatro lados mediante esmerilado o corte (superficie plana, superficie lateral al mismo tiempo chaflán), succión automática de aspiradora industrial, alimentación por servomotor, el codificador verifica si el servomotor envía la misma longitud cada vez, detección, corte, formación,
(3)Parámetro:
Tensión de alimentación: 3Φ-380V±10% 50H
Presión de la fuente de aire: 0.5~0.7Mpa
Longitud de eliminación del barniz: 0~50mm
Longitud de alimentación del cable: 150~400mm
Tiempo de ciclo: 6s' a 8s' para una longitud de 300 mm
Tamaño del cable manejado: 3*8mm
(4)Configuración:
1. PLC Mitsubishi, pantalla táctil WEINVEIW de 10 pulgadas.
2. Guía lineal y módulo HIWIN de Taiwán, línea de servomotor Delta. Ajuste de la longitud de la línea.
3. Reductor planetario de precisión Nicholas de Taiwán.
4. Piezas neumáticas y electroválvulas AIRTAC de Taiwán.
5. Componentes eléctricos Schneider, fuente de alimentación conmutada Mingwei.
6. Bastidor de soldadura, pulverización de superficie, color: gris. Rectificado de placa de Taiwán, galvanizado.
7. Toda la parte del marco de aluminio, indicador de señal tricolor.
8. La parte del molde del tratamiento de enfriamiento al vacío del acero del molde.
9. Para pintar parte del uso del método de punzonado hidráulico, dispositivo de ajuste de posición de la parte de punzonado
tornillo de ajuste, vacío automático.
10. Cortar parte del uso del punzonado del cilindro.
11. Curvado en forma de U parte del uso del punzonado del cilindro.
12. Juego de sistema hidráulico de 150L.
13. Juego de aspiradora automática de 3KW.
14. Un juego de máquina de descarga automática.
