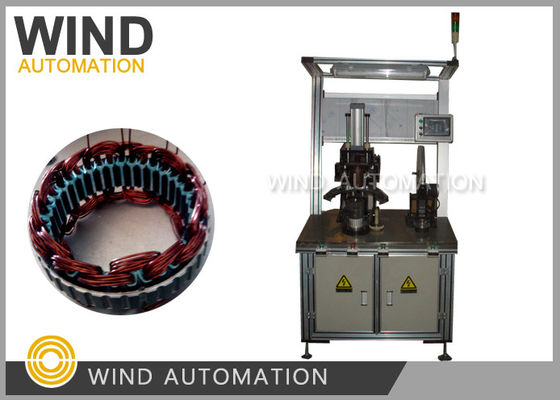

Máquina de inserción de bobina de enrollamiento del generador después del enrollador de bobina del alternador

Máquina de inserción de bobina de enrollamiento del generador después del enrollador de bobina del alternador

1Proceso de funcionamiento de la máquina de inserción de bobinado

• Coloque la forma de cuña en la herramienta de inserción de cuña, presione el botón de inicio para comenzar a cortar e insertar la cuña.
• Coloque la forma de cuña en la herramienta de inserción de bobina, y luego presione el botón de inicio, la cuña se insertará automáticamente en la herramienta.
• Ponga el molde de enrollamiento en la bobina insertando herramientas.
• Coloque el posicionador en la herramienta de inserción de la bobina. Luego cargue el estator ((después de insertar el papel de ranura) en la herramienta de inserción de la bobina.
• Presione el botón de inicio, la máquina de bobina de bobina automáticamente hará la bobina y el proceso de inserción de cuña.
•
• Introducción de la estación
• La máquina adopta una alimentación automática de cuña de paso y un mecanismo automático de corte de cuña.
• La alimentación de la bobina se realiza mediante un motor paso a paso. Con torque senor y sistema de parada automática de sobrecarga, puede proteger la aguja del molde de daños.
• Diseño de cambio rápido de herramientas en 20 min.
• Todos los interruptores de la máquina son interruptores de botón.
• El tiempo de operación es de 45 segundos.
• La altura de operación es de 1050 mm.

•

  Configuración de la máquina de inserción de bobinas

  Punto de trabajo	Marca del producto
  Guía para el uso	ABBA/TCP
  Sensor de la misma	Estoy enfermo.
  Motor de servicio	¿ Qué es eso?
  PLC	¿ Qué es eso?
  Pantalla táctil	¿ Qué es eso?
  Componentes eléctricos	El Sr. Schneider
  Componentes neumáticos	Ataque aéreo



  Comentario:

  Esta máquina de inserción de bobinas cubre un rango de longitud de pila dentro de 20-42 mm.

• No hay necesidad de cambiar herramientas para diferentes longitudes de pila, pero el ajuste mecánico.

Haga clic en el siguiente enlace para ver el video de inserción de la bobina de onda del estator del generador
