Motor del ventilador del rotor externo del estator, máquina de inserción de papel con ranura de ranura WIND-IP-3

Motor del ventilador del rotor externo del estator, máquina de inserción de papel con ranura de ranura WIND-IP-3

Aplicación:

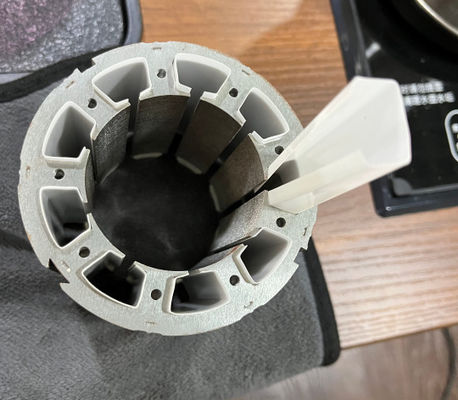

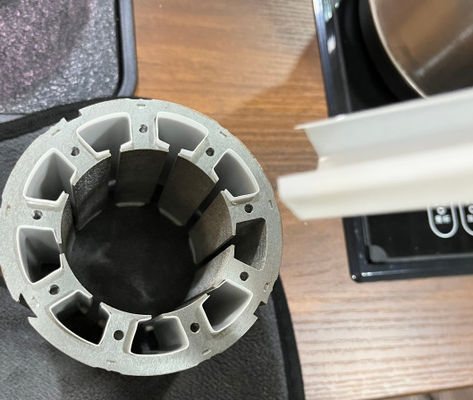

Esta máquina de inserción de papel forma, corta e inserta el poliéster de papel aislante en la ranura del estator del motor BLDC,

el proceso consiste en formar, cortar, insertar e indexar hasta la siguiente ranura,

repetir la acción hasta que se hayan terminado todas las ranuras de la armadura fijadas,

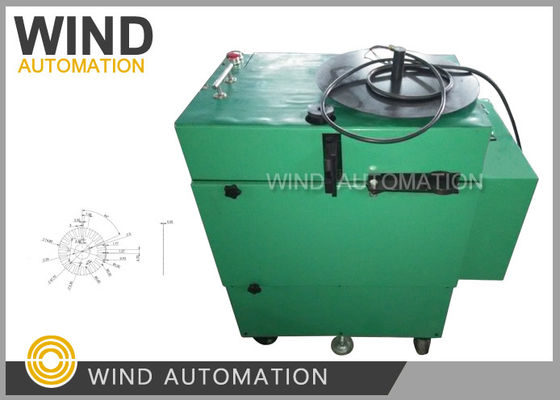

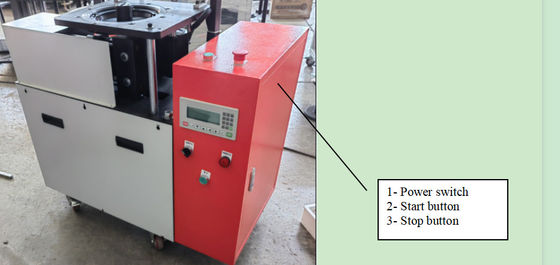

1Esta máquina para formar y insertar papel consta de un conjunto de motor de 0,75 kW, un reductor con freno, un conjunto de cinta de alimentación de papel y una caja de alimentación compuesta por engranajes arrugados, un conjunto de herramientas,un armario así como el marco del cuerpo.

2Esta máquina de inserción de ranura adopta una acción totalmente mecanizada. La caja de alimentación alimenta el papel aislante en la herramienta, equipada con un fondo de herramienta, agujas de punción y un cortador.Cuando el papel se envía a la posiciónLuego, la aguja golpea hacia abajo, presiona el papel en la herramienta, lo aprieta, luego lo golpea hacia arriba.para introducir papel formado en el cuerpo de la pieza de trabajoDespués de eso, la aguja vuelve, el divisor gira, el engranaje avanza. Una ranura está terminada, luego inserta la segunda ranura.y se detendrá automáticamente después de un ciclo.

3.Esta máquina de inserción de papel de aislamiento puede hacer automáticamente la inserción de papel, la carga y descarga se hacen manualmente.La anchura debe ser igual a la longitud de la pila de la pieza de trabajo.

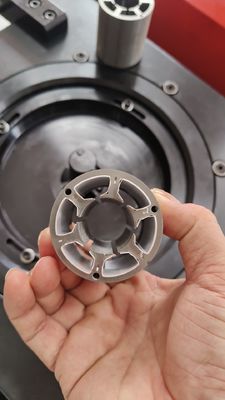

4.Esta máquina de revestimiento de ranura del estator del motor BLDC es adecuada para pieza de trabajo del estator con 8 ~ 48 ranuras. Puede hacer alimentación automática del papel, formar y girar el ángulo. El papel debe insertarse en la ranura correctamente.

Por favor, haga clic en la foto a continuación para ver el motor del ventilador papel inserción de la máquina de trabajo de vídeo
