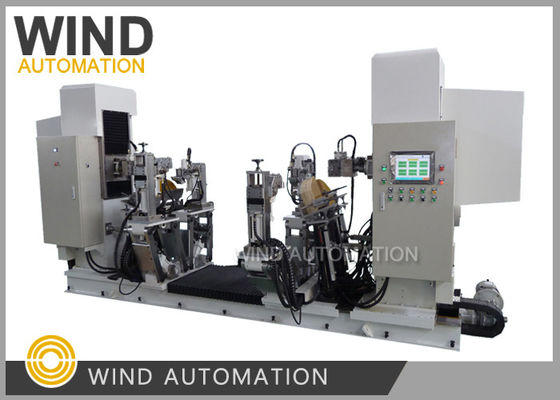

Cuatro brazos automático CNC Stator bobina de la máquina de formación de arco superior
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Factor crítico: | Determina la capacidad de fabricación de motores | Estación de trabajo: | Máquina combinada |
|---|---|---|---|
| Tamaño del alambre manipulado: | 3 mm*8 mm, AWG9, AWG0 | Proceso de formación de horquilla: | Cortar, quitar el esmalte y moldear |
| Tiempo del ciclo: | El tiempo de ciclo relacionado con la longitud del alambre | Código del SH: | 84798110 |
| Resaltar: | máquina automática de formación de bobinas de estator,Máquina de arco superior con bobina CNC,máquina de remolque de estator de cuatro brazos |
||
Máquinas de formación automática de arco superior de bobina de estator CNC de cuatro brazos
La máquina de formación de arco es muy importante para la producción de motores. Determina la capacidad de fabricar motores.
Wind Automation había suministrado a muchos clientes rusos.
Características
(1) Esta máquina adopta un control digital, realizado por una válvula servohidráulica proporcional CNC, todos los parámetros pueden serse muestran, modifican, almacenan en la pantalla, almacenanpuede alcanzar más de 1000 piezas, todos los parámetros se pueden llamar en cualquier momento, los parámetros de la bobina y la pantalla de valor de detección automática.
Wind Automation había suministrado a muchos clientes rusos.
Características
(1) Esta máquina adopta un control digital, realizado por una válvula servohidráulica proporcional CNC, todos los parámetros pueden serse muestran, modifican, almacenan en la pantalla, almacenanpuede alcanzar más de 1000 piezas, todos los parámetros se pueden llamar en cualquier momento, los parámetros de la bobina y la pantalla de valor de detección automática.
(2) Este equipo puede terminar automática y sucesivamente el proceso de formación de las bobinas desde el fusiforme hasta las bobinas del producto;
(3) La apertura de la bobina de este equipo, el ángulo, la altura de la nariz, el arco, el control con precisión después del moldeado, ya no requieren moldeado.
(4) El sistema de arco superior de este equipo adopta el tipo de unión de varias placas, se unen manualmente diferentes arcos para garantizar laespecificación de los requisitos de formación del extremo de la bobina;
(5) El clip de este equipo puede ajustarse de 0 a 140°, el borde lineal y el ángulo de giro del extremo no se abultarán,y el clips bloquear firmemente y no se moverá en el proceso de formación para garantizar ningún daño mecánico entre las bobinas, el aislamiento entre círculos de la bobina esté intacto para garantizar un rendimiento eléctrico fiable de la bobina;
(6) Este equipo tiene un método de solución muy fácil para el problema de rebote de la bobina.
Los sistemas independientes, se ajustan y compensan por sí mismos sin interferir entre sí.
Especificación
Especificación
1"Rango de longitud total de los fusiformes: 580 ~ 3200 mm. Ancho máximo de la bobina tipo T: 120 mm;
2"Lado lineal de la bobina: 400~2200 mm. longitud de proyección en los extremos después de la formación: 75~560 mm;
3, Máx. ángulo incluido entre dos lados lineales: 0~70°, ajustable respectivamente para los ángulos delantero y trasero, ángulo total 0~140°;
4"Ancho total de la abertura de la bobina (intervalo): 100~800 mm. (puede alcanzar los 1000 mm cuando el ángulo máximo);
5Sección de la bobina (ancho × altura): 7~30 mm × 12~70 mm, min. 7×12 mm, max. 30×70 mm, 2 mandíbulas por delante y por detrás;
6"Diámetro del alfiler de la nariz de la bobina: φ24, φ39;
7Inclinación de la parte de la nariz de la bobina: 0 a 30°.
8"Alturas de las partes de la nariz de punta: -80~300 mm;
9, altura de arco superior: 0 ~ 250 mm, max. puede alcanzar 350 mm cuando la apertura grande;
10Precisión de moldeo: ángulo < ± 0,2°.
11"Ciclo de formación de bobinas: en 1 a 2 min.;
12"Presión del sistema de la estación de bombeo hidráulica: 8Mpa, presión del tubo de aceite: > 20Mpa;
13Otros estándares también tienen la longitud recta: 1600mm, 2500mm, 3200mm.
