Cómo juzgar el equipo de prueba de armaduras resistencia de arranque armaduras de alta potencia

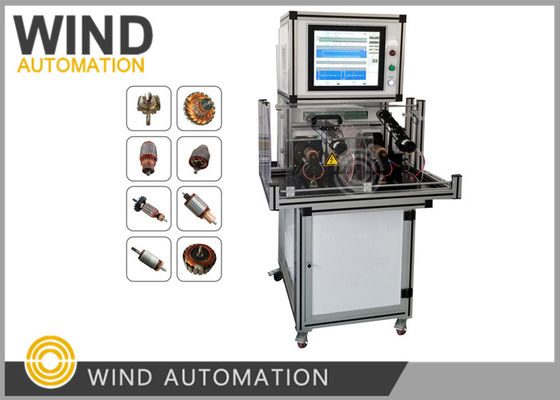

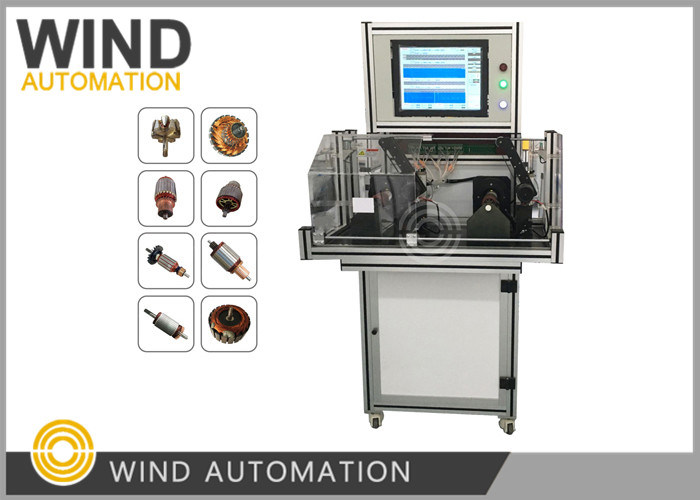

Este probador de armadura de arranque WIND-ATS-02 había trabajado para muchos fabricantes locales de arranque grandes y famosos incluyendo Huachuan, Shendian,

Uno de ellos compró 5pcs en la primera vez y luego 7pcs, podemos decir que el 80% de los fabricantes locales de arrancadores están usando nuestro dispositivo de prueba,

Nuestro equipo de ingenieros construyó este probador de acuerdo con los requisitos de los clientes y tenía mucha experiencia,

actualizar gradualmente el probador en los últimos años, combinar y tener en cuenta los comentarios de los fabricantes de arranque y los nuevos requisitos,

En pocas palabras, los elementos de prueba se basan en los requisitos de los fabricantes de armaduras de arranque, usted puede confiar en él para juzgar la calidad de su armadura,

El probador de armaduras WIND-ATS-02 puede probar armaduras por debajo de 36 ranuras, por lo que está bien con ranuras de 12 hasta 33 ranuras.

Sí, todos los resultados se muestran en la pantalla ranura por ranura,

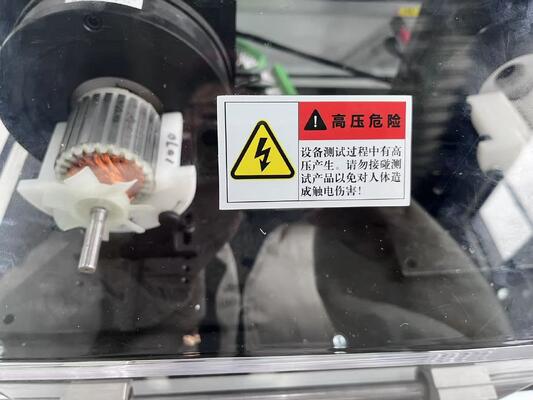

Tomamos un enfoque de video en la pantalla con una armadura de 23 ranuras, por favor consulte el video adjunto,

Se puede ver en la pantalla 6 elementos de prueba que se prueban uno por uno con 23 datos salen gradualmente,

1. Resistencia de barra a barra (resistencia entre chips de dos barras del conmutador)

2. Resistencia de soldadura (Para comprobar la calidad de la soldadura, cuanto más pequeña mejor)

3. 180° Resistencia cruzada (resistencia de barra a barra del conmutador que es de 180° con el lado opuesto)

4. Surge (entre los giros de las bobinas, comparando las formas de onda)

5. Resistencia al aislamiento (Resistencia de las bobinas y del núcleo de la pila)

6. Hi-pot (alta tensión entre las bobinas y el núcleo de la pila de armadura)


Aplicación:

Armaduras de arranque hasta 36 ranuras

que abarca 13, 17, 19 (algunos), 21,23,25,27, 28,29,33 ranuras (común)



Ventajas:

1- Posicionamiento automático, el operador no necesita comprobar el posicionamiento inicial manualmente,

Hacer que las pruebas sean convenientes y fáciles.

2. 100% Comentarios satisfechos de los fabricantes de armaduras de arranque.



Datos técnicos:

1. Resistencia de barra a barra,0.01mΩ~10mΩ (muestra fuera del rango OVER)

Medición con cuatro terminales para garantizar la exactitud

2. Resistencia a la soldadura,0.001mΩ-10mΩ (muestra fuera del rango OVER)

Medición con seis terminales para garantizar la exactitud

3. Resistencia cruzada 0,01mΩ-10mΩ

Medición con cuatro terminales para garantizar la exactitud

4. Fuente de corriente 100-1000V (100V/tiempo)

Cumbre del pulso:0.5 u sec, frecuencia 1 ~ 40MHz

La forma de onda estándar es Escribir, la forma de onda OK es Verde, la forma de onda NG es Rojo

5Resistencia de aislamiento DC 500V

Tiempo de ensayo: 1 a 10 segundos (0,1 segundos/tiempo)

Rango:1 a 500 MΩ

Precisión: ≤ ± 5%

6. Hipot AC de 100 a 1000 V

Tiempo de ensayo: 1 a 10 segundos (0,1 segundos/tiempo)

Barras de los conmutadores de armaduras ≤ 36 bar

Tiempo del ciclo del panel de ensayo: 8 a 9 s (según 33 bares)

13, 17, 19 (algunos), 21,23,25,27, 28,29,33 ranuras (común)



Configuración principal:

15 ¢ Chip de muestreo con pantalla táctil: BB Relay:NAIS Relay de alto voltaje:Meder

Partes neumáticas:Airtec

Potencia: AC 220V,50Hz

Presión del aire:0.4 ~ 0.6MPa

Temperatura: entre 0 y 45 °C

Dimensión: 950 mm*1250 mm*580 mm

Código del SA:9030390000
