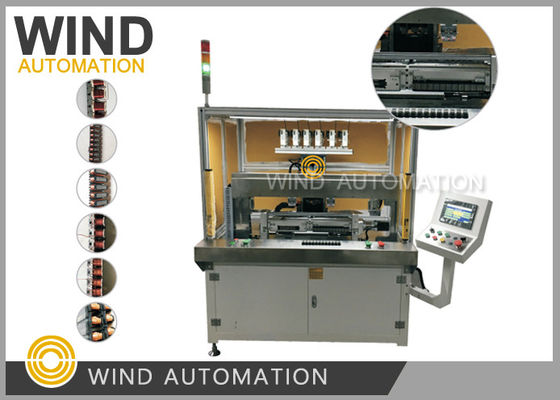

Secciones de enroscamientos de estator y anclaje Líneas de enroscamiento lineal Laminación recta para motores BLDC PMSM y EV

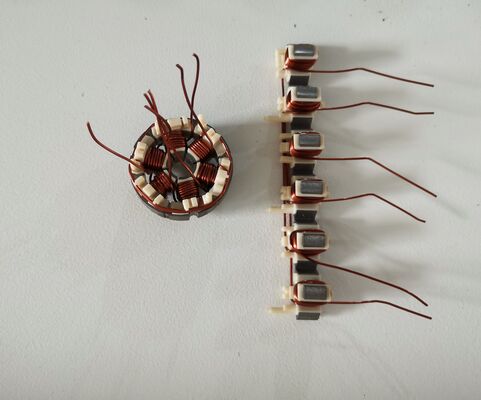

Secciones de los devanados del estator y del anclaje: devanado lineal, laminación recta para motores BLDC PMSM y EV WIND-ZR158-2







Aplicación de la máquina de bobinado:



La máquina de bobinado de laminación recta del estator BLDC es una tendencia para los fabricantes de motores que desean



producir motores eléctricos de alto índice de llenado de ranuras, tamaño de ranura pequeño y alto rendimiento







Datos técnicos de la máquina de bobinado:



Diámetro del alambre: 0,1 mm a 0,8 mm (AWG38 a AWG20)



Longitud total del estator: Máx. 400 mm



Altura de la pila del estator: Máx. 100 mm



Número de ranuras: Sin límite



Número de vueltas: Sin límite



Velocidad de bobinado: 600 RPM (Según el tamaño del diámetro del alambre, la altura de la pila)



Fuente de aire: 0,4~0,7 MPa



Potencia de la máquina: 8KW



3 fases CA 380V 50~60Hz



Peso: aproximadamente 900 KGS



Dimensión: 1100(An)*800(Pr)*2000(Al)mm







Máquina de bobinado WIND-ZR158 Ventajas competitivas:



1. Diseño japonés, fabricado en China



2. Dos estaciones de trabajo pueden bobinar un estator de 24SWG, 68 vueltas, 9 polos en 1,5 minutos (1,5 minutos/2 piezas)



3. Cada segmento de bobinas de bobinado desplazamiento limpio y ordenado, La capa de bobinado perfecta no solo tiene una apariencia limpia y ordenada



    apariencia, también buena calidad con baja resistencia



4. Dos estaciones o tres estaciones están con dispositivo de carga automático



5. Tiempo de ciclo de bobinado de 1 pieza de bobinado del estator (requisitos de bobinado como se indica a continuación)



    1,5 minutos/2 piezas (2 estaciones de trabajo), 1,5 minutos/3 piezas (3 estaciones de trabajo). Para un estator ecada polo



requiere 68 vueltas de bobinado de alambre. El bobinado comenzará desde el primer terminal y el alambre se engarzará en los terminales



y luego el primer polo se bobinará con 68 vueltas de bobina, luego el alambre irá desde la parte posterior de la pieza al cuarto polo,



aquí nuevamente 68 vueltas en el sentido de las agujas del reloj y el alambre se moverá desde la parte posterior al séptimo polo y nuevamente bobinando 68 vueltas de bobina



bobinado y luego engarzado de un terminal pequeño.







Característica de la máquina de bobinado de pila de laminación recta:



1. A través del movimiento hacia arriba y hacia abajo de la aguja de bobinado y la rotación del núcleo de hierro de la pila de laminación,



     cualquier pista se puede bobinar. Por lo tanto, al cambiar el programa de bobinado del producto, los bobinados correspondientes



    con diferentes espesores de pila de núcleo y diferente número de vueltas de polos del núcleo se pueden configurar fácilmente



2.  El diálogo hombre-máquina puede asegurar que el modo de operación y el mantenimiento sean más fáciles



3.  El número de vueltas de alambre en espiral no. engarzado en el terminal se puede establecer arbitrariamente y detener en cualquier ubicación 360°,



     Como resultado, Es simple y conveniente colocar el alambre puente y acortar el tiempo total del ciclo.



     Mejorar la eficiencia de la producción



4. Durante el bobinado, el número de bobinas en cada capa se puede cambiar de forma flexible para realizar diferentes tipos de productos



    tipos de capa.



5. Dado que la operación de ranurado del alambre de cobre se realiza con el sistema de control Yaskawa de alto rendimiento



     y el servomotor Yaskawa, se puede asegurar la estabilidad de la posición del alambre esmaltado en la ranura



     y, por lo tanto, acortar el tiempo de bobinado.



6. Se pueden seleccionar métodos de alimentación manuales o con brazo robótico automático.



    La carga y descarga automática pueden realizar la producción automatizada completa de las líneas de producción,



    ahorrando costos de mano de obra para los clientes fabricantes de motores en la producción en masa.



7. Todas las unidades del equipo de bobinado han sido totalmente estandarizadas, y las herramientas son fáciles de reemplazar



    El mantenimiento general de la máquina de bobinado es más simple y conveniente.







Ejemplo Hay 9 polos/dientes.



Serie de bobinado:



1er polo-4to polo-7mo polo



2do polo-5to polo-8vo polo



3er polo-6to polo-9no polo



Alambre: 24SWG DUAL COAT







Configuración principal de la máquina de bobinado:



Sistema de control	Japón Yaskawa
Sistema servo	Japón Yaskawa
Componentes eléctricos de baja tensión	Schneider
Pantalla táctil	Weinview
Sensor/Interruptor de límite	Omron
Guía de tornillo	Hiwin
Unidad neumática	Airtac
Rodamiento de bolas	NSK
Correa de sincronización (correa dentada)	Continental







En la máquina de bobinado BLDC, hay dos opciones, una es la varilla roscada, la otra es la correa. El uso de las dos



dispositivos es diferente: La aplicación del tornillo es convertir el movimiento rotatorio a través de la tuerca en el



movimiento lineal. La aplicación de la transmisión por correa es transferir el movimiento rotatorio, cambiar la dirección de rotación,



y cambiar la relación de velocidad. Accionamiento por tornillo, buen acero, puede transmitir un gran par, posición precisa, fácil de



producir vibración por impacto cuando la conmutación es frecuente. Transmisión por correa, transmisión suave, eliminación



de vibraciones, fácil de desechar bajo carga pesada. Uno, tornillo de bolas El tornillo de bolas es un producto ideal que



convierte el movimiento rotatorio en movimiento lineal o convierte el movimiento lineal en movimiento rotatorio. El tornillo de bolas consta de



de tornillo, tuerca y bola. Su función es convertir el movimiento rotatorio en movimiento lineal, que es la posterior



extensión y desarrollo de los tornillos de bolas. El significado de este desarrollo es cambiar el rodamiento



del movimiento rodante al movimiento deslizante. Debido a la pequeña resistencia de fricción, los tornillos de bolas se utilizan ampliamente en



varios equipos industriales e instrumentos de precisión.





El tornillo de bolas es el elemento de transmisión más utilizado en herramientas eléctricas y maquinaria de precisión. Su



La función principal es convertir el movimiento rotatorio en movimiento lineal, o convertir el par en inversión axial



fuerza, simultáneamente con alta precisión, reversibilidad y alta Las características de eficiencia.



Características del tornillo de bolas:





1. Sin holgura, alta rigidez



Se puede agregar al tornillo de bolas la presión, porque la pre-presión puede hacer que el juego axial sea un



valor negativo, y luego obtener una mayor rigidez (tornillo de bolas a través de la bola para dar presión, en el uso real



para dispositivos mecánicos, etc., debido a la bola La fuerza repulsiva puede aumentar la rigidez del alambre



porción).





2. Alimentación de alta velocidad posible



El tornillo de bolas puede lograr una alimentación de alta velocidad (movimiento) debido a su alta eficiencia de movimiento y bajo calor



generación.





3. Garantía de alta precisión

El par de tornillo de bolas se produce de manera consistente con el nivel más alto del mundo de maquinaria y equipo



fabricado en Japón. En particular, la temperatura y la humedad se controlan estrictamente en la fábrica



entorno para la molienda, el montaje y la inspección de varios procesos, debido a la perfecta calidad



gestión. El sistema asegura la precisión total.





4. En comparación con el tornillo deslizante, el par de accionamiento es 1/3



Dado que hay muchas bolas rodantes entre el eje del tornillo del par de tornillo de bolas y la tuerca, cuanto mayor



se puede obtener la eficiencia del movimiento. En comparación con el par de tornillo deslizante anterior, el accionamiento



el par alcanza 1/3 o menos, es decir, la potencia requerida para lograr el mismo resultado de movimiento es 1/3 de la de



del par de tornillo rodante. Es útil para ahorrar electricidad.





5. Microalimentación posible

Dado que el par de tornillo de bolas utiliza el movimiento de la bola, el par de arranque es muy pequeño y no hay arrastre



fenómeno como el movimiento deslizante ocurre, y se puede garantizar una microalimentación precisa.



Segundo, la correa dentada es una correa sin fin con cable de acero o fibra de vidrio como capa fuerte y



cubierta con poliuretano (correa dentada de poliuretano) o caucho de neopreno (correa dentada de caucho). El interior



circunferencia de la correa tiene forma de diente y engrana con la polea de correa dentada. Cuando el



la correa dentada se acciona, la relación de transmisión es precisa, la fuerza sobre el eje es pequeña, la estructura es



compacta, la resistencia al aceite, la resistencia al desgaste es buena, el rendimiento antienvejecimiento es bueno, el general



la temperatura de uso es -20°C-80°C, v<50m>



sincronización. La transmisión por correa dentada se compone de una correa anular con un perfil de diente espaciado uniformemente



en la superficie periférica interna y una rueda con una anastomosis correspondiente. Combina el



ventajas de las transmisiones por correa, las transmisiones por cadena y las transmisiones por engranajes. Al girar, la potencia se transmite mediante el engrane



los dientes con las ranuras de los dientes de la rueda. La transmisión por correa síncrona tiene una relación de transmisión precisa,



sin deslizamiento, puede obtener una relación de velocidad constante, transmisión suave, absorción de vibraciones, bajo ruido,



rango de relación de transmisión, generalmente hasta 1:10. Velocidades de línea permitidas de hasta 50M/S, entregando potencia desde



unos pocos vatios a cientos de kilovatios. Alta eficiencia de transmisión, generalmente hasta el 98%, estructura compacta,



adecuado para la transmisión multieje, sin lubricación, sin contaminación, por lo que puede funcionar en lugares que no están



permitido tener contaminación y el entorno de trabajo es duro. Este producto es ampliamente utilizado en textiles, máquinas



herramientas, tabaco, cables de comunicación, industria ligera, industria química, metalurgia, instrumentación



equipos, alimentos, minería, petróleo, automoción y otras industrias en varios tipos de transmisión mecánica.



Características de la correa síncrona:



(1) Transmisión precisa, sin deslizamiento durante el funcionamiento y relación de transmisión constante;

(2) Transmisión suave, con amortiguación, reducción de vibraciones, bajo ruido;

(3) Alta eficiencia de transmisión, hasta 0,98, efecto significativo de ahorro de energía;

(4) Fácil mantenimiento, sin lubricación, bajo costo de mantenimiento;

(5) El rango de relación de velocidad es grande, generalmente hasta 10, la velocidad de la línea puede alcanzar los 50 m/s, con una gran potencia

    rango de transmisión, hasta varios vatios a varios cientos de kilovatios;



(6) Se puede utilizar para la transmisión de larga distancia con una distancia central de hasta 10 m.

Tercero, diferentes puntos

1. La aplicación del tornillo es convertir el movimiento rotatorio en un movimiento lineal a través de la tuerca. El

La aplicación de la transmisión por correa síncrona es transferir el movimiento rotatorio, cambiar la dirección de rotación,



y cambiar la relación de velocidad. El accionamiento por barra, con buen acero, puede transmitir un gran par, posición precisa,



y fácil de producir vibración por impacto cuando la conmutación es frecuente. Debido a la ausencia de holgura entre



tornillo de bolas y tuerca, la precisión del movimiento lineal es alta, especialmente en la conmutación frecuente sin



compensación de holgura. La fricción entre el tornillo de bolas y la tuerca es muy pequeña y es muy fácil



para girar. Transmisión por correa, transmisión suave, eliminación de vibraciones, fácil de desechar bajo carga pesada.



2. Debido a que no hay espacio entre el tornillo de bolas y el tornillo hembra, la precisión es alta cuando el movimiento lineal,



especialmente cuando la conmutación frecuente no necesita la compensación de espacio. La fricción

entre el tornillo de bolas y la tuerca es muy pequeña y es muy fácil de girar. El principio del



El alambre del tornillo de bolas es convertir el movimiento rotatorio en movimiento lineal y convertir el par en fuerza de inversión axial. Es



tiene características como alta precisión, reversibilidad y alta eficiencia, que es un salto para el lineal



serie de movimiento.



3, la transmisión por correa tiene una estructura simple, transmisión suave, bajo costo y características de absorción de vibraciones de amortiguación; el tornillo de bolas y el motor deben estar conectados al medio del acoplamiento para lograr una conexión flexible. La correa dentada se puede conectar directamente al eje de salida del motor con una polea síncrona.
