Máquina de enrollamiento de armaduras totalmente automática Enrollador de bobina de rotor con tensor electrónico
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Método de conducción: | Motor de servicio para el enrollamiento de las vueltas | Tipo de motor: | Herramienta eléctrica, taladro, martillo, ranhura, conmutador de ranuras |
|---|---|---|---|
| Método de cuerda: | Enrollamiento de volante no enrollamiento de aguja | estación: | Una estación dos voladores |
| Color de la máquina: | Requisito de blanco o por cliente | Postventa: | Ingenieros disponibles para dar servicio a maquinaria en el extranjero |
| No NCM / Código del SA:: | Máquina de enrollado de bobinas 8479811000 | Tamaño del alambre de cobre: | Max AWG16 1,3 mm |
| Resaltar: | Máquina de remolque de armaduras totalmente automática,con una capacidad de carga de más de 300 kPa,En el caso de las máquinas de ensamblaje |
||

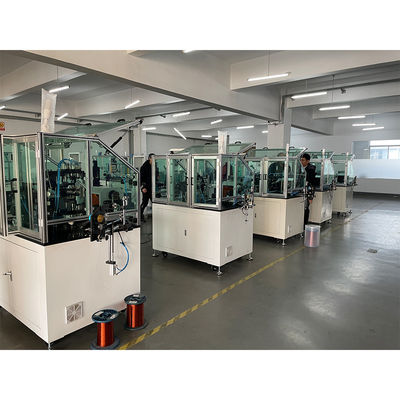

Máquina enrolladora de armaduras totalmente automática para bobinado de rotores con tensiómetro electrónico
WIND-ST-TD2B
El tensiómetroutilizado en esta enrolladora de armaduras se controla electrónicamente.
La mayoría de los tensiómetros utilizados en las enrolladoras son de polvo magnético, que tienen un rango de aplicación pequeño.
Uno es un tensiómetro de histéresis, que tiene un amplio rango de aplicación.
Wind Autotion utiliza tensiómetros de histéresis.
La foto muestra que el par máximo es de 5 KG y el voltaje máximo es de 24V.
Aplicación:

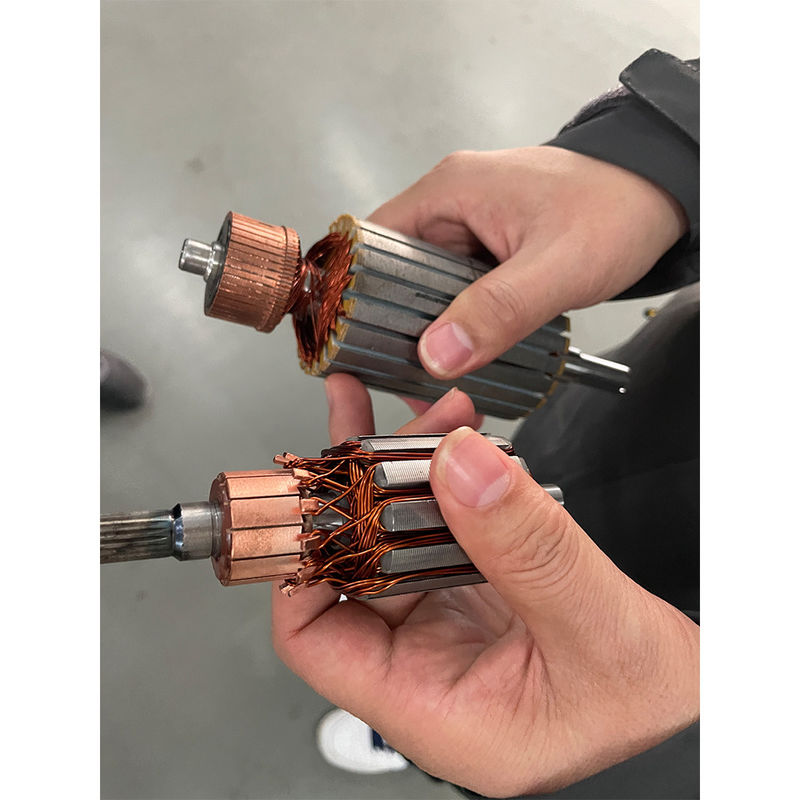

Bobinado de armadura de conmutador tipo ranura

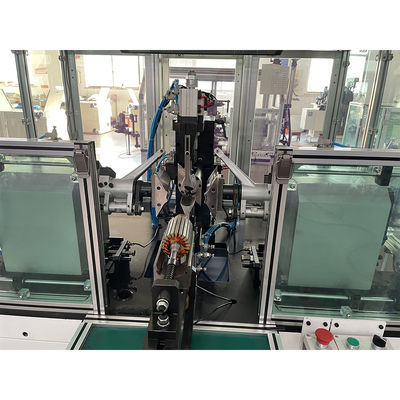

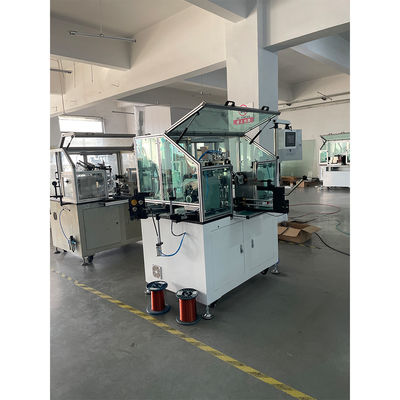

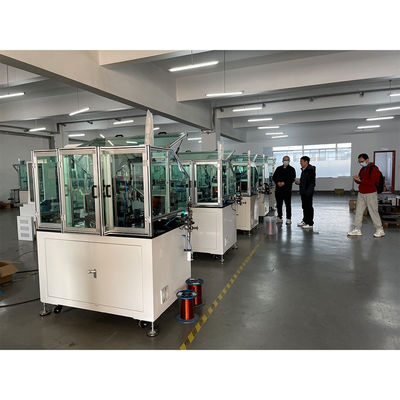

La máquina enrolladora de rotores totalmente automática WIND-ST-TD2B es una máquina de bobinado de doble volante especialmente
diseñada para producir rotores de conmutador tipo ranura, que es adecuada para el bobinado de alta velocidad de rotores de diámetro medio
y grueso. La máquina adopta un mecanismo de sujeción automático y un método de inserción de alambre auxiliar
que mejora en gran medida la velocidad de bobinado del rotor ranurado. Esta máquina se utiliza ampliamente para
el bobinado de rotores de motores de CC y en serie. El diámetro de bobinado adecuado es de 0,25 mm a 1,2 mm. Ampliamente utilizada en ranuras de alambre fino
en rotores y rotores de conmutador tipo ranura de gran diámetro, que es adecuada para el bobinado automático
de ranuras de ranuras impares y pares.
Ventajas competitivas:
1. Para armaduras con alambre de cobre fino,
La máquina ha tenido buenos resultados en el bobinado de armaduras de alambre de cobre AWG30 (0,25 mm)
2. Para armaduras con alambre grueso, la máquina WIND-ST-TD2B puede manejar armaduras AWG16 (1,35 mm)
3. No es necesario trabajar con una máquina especial designada para ranurar conmutadores
4. Se garantiza una tasa de rendimiento del 98% o superior cuando la calidad del conmutador de ranura es buena
5. Hasta ahora es la mejor máquina en China para bobinar armaduras tipo ranura
Parámetro:
Fuente de alimentación: 220V, 50HZ
Motor: Motor servo Mitsubshi 1000W para bobinado
Motor servo Mitsubshi 400W para disposición
Motor servo Mitsubshi 400W para indexación
Diámetro del alambre: 0,45 mm ~ 1,25 mm
Diámetro exterior de la unidad: 70 ~ 250 mm
Husillo: 0 ~ 1500 rpm
Número de vueltas: 0-999
Presión de aire: 0,5-0,7 MPa
Neumática: Airtac
Instrucciones de uso:

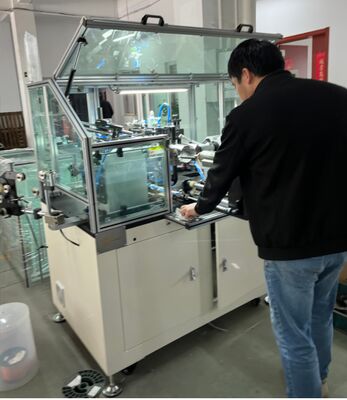

Coloque manualmente la armadura y presione el botón 'Inicio', la máquina realizará el pinzado, el enganche, el bobinado, la indexación
automáticamente y repetidamente hasta que una armadura esté completamente bobinada.
La máquina de bobinado WIND-ST-TD2B es para bobinar armaduras con conmutador tipo riser.
Tiene un doble volante para realizar el bobinado y con corte automático de alambre, estructura de pinzado, forma de inserción de alambre auxiliar para mejorar la velocidad de bobinado.
Artículo
| Nombre | Tipo | Cantidad | 1 |
| Llave hexagonal interior | 165L | 1 ud. | Preguntas y Respuestas: |
| Llave abierta | 182XL | 1 ud. | Preguntas y Respuestas: |
| Tornillo ranurado | 102XL | 2 uds. | 7 |
| Tornillo de estrella | RT18-32 10A | 2 uds. | 7 |
| Llave inglesa | RT18-32 10A | 2 uds. | 7 |
| Pinzas | ∮6 | 2 uds. | 7 |
| Alicates de corte diagonal | AL-11RL-02 | 1 ud. | Preguntas y Respuestas: |
| Sensor | AL-11RL-02 | 1 ud. | Preguntas y Respuestas: |
| Rodamiento en V | 1 ud. | Preguntas y Respuestas: | |
| FDS016 | 1 ud. | Preguntas y Respuestas: | |
| Cubo para alambre | 1 ud. | Preguntas y Respuestas: | |
| Artículo | |||
| Nombre | Tipo | Cantidad | 1 |
| Llave hexagonal interior | 8 uds. | 1 juego | 6 |
| Llave abierta | 13-16 mm | 1 ud. | Preguntas y Respuestas: |
| Tornillo ranurado | 1,5'' | 1 ud. | Preguntas y Respuestas: |
| Tornillo de estrella | 4'' | 1 ud. | Preguntas y Respuestas: |
| Llave inglesa | 8 uds. | 1 juego | 6 |
| Pinzas | acero inoxidable | 1 ud. | Preguntas y Respuestas: |
| Alicates de corte diagonal | 1 ud. | Preguntas y Respuestas: | |
| Preguntas y Respuestas: |
Pregunta:
¿Son máquinas de bobinado tipo volante? Me gustaría entender cómo su diseño de máquina de bobinado puede
superar el problema de las máquinas de bobinado tradicionales que han sido diseñadas para motores de 2 polos.
La bobina en una laminación de 4 polos tiene un ángulo menor que una laminación de 2 polos en la ranura de la laminación.
Por lo tanto, las máquinas de bobinado de 4 polos utilizan una cabeza guía de ángulo más pequeño para guiar el alambre magnético para que se deslice en una ranura de laminación de 4 polos. Por lo tanto, el alambre se asentará en el lateral de la ranura en lugar de en el fondo de la ranura. Para una laminación de 2 polos, la cabeza guía es más ancha y el alambre puede guiarse para deslizarse en el fondo de la ranura.
Si utiliza una máquina de bobinado tipo volante en una armadura de 4 o 8 polos, ¿tiene algún método para guiar
el alambre hasta el fondo de la ranura primero, y luego subir hasta la abertura de la ranura, de forma ordenada y limpia?
Respuesta:
Su preocupación es la tasa de llenado de la ranura de 4 polos,
Sí,
el alambre se asentará en el lateral de la ranura en lugar de en el fondo de la ranura
era el problema
antes y que se ha resuelto con utillaje,
El utillaje es clave para resolver el problema, había dos placas laterales en el utillaje que podían forzar el alambre magnético al fondo.Por favor, haga clic en la imagen de abajo para ver el video
