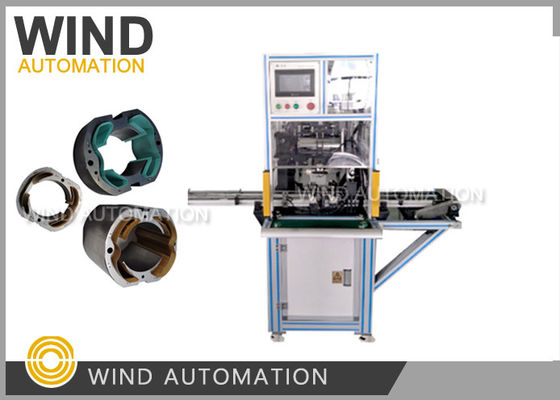

Máquina de inserción de aislamiento de ranura de motor universal con dos polos

Dos polos estator motor universal ranura de la célula aislamiento máquina de inserción de formación Mylar WIND-SCFI

Aplicación:

Estator de dos polos para herramientas eléctricas,

con una capacidad de producción de más de 10 t/h,

Estadores para aparatos domésticos pequeños, estadores para máquinas de coser, etc.

Esta máquina de formación de celdas de ranura está trabajando para el aislamiento de las celdas de motor estator universal tales como

mezcladora, molinilla, herramientas eléctricas de dos polos con celda de ranura,

y luego insertar el papel formado a dos pólipos estator automáticamente

Parámetro:

1Esta máquina está formando arrugas insertando papel aislante en el estator de 2 polos.

2.Se compone de corte automático de papel y sujeción automática de moldes y mecanismo de alimentación de papel, que es eficiente y rápido.

3El equipo tiene un rendimiento estable y una alta eficiencia de producción, es el tipo avanzado en el nivel internacional de modelos similares.

4Cambiar herramientas rápidamente, operación sencilla, conveniente y fiable.

5.Configurar la línea de cinturón para completar el equipo de producción automática para el funcionamiento no tripulado.

6Método de alimentación del papel: El motor se utiliza para alimentar el papel, y la depuración es simple y precisa.

7. Precisión de alimentación: ± 0,15 mm.

8.Método de corte de papel: corte neumático.

9.La estructura de la rueda de presión: La rueda de presión integral es fácil de desmontar e instalar, y puede saltar a una precisión pequeña y alta.

10.Método de perforado: perforado automático del cilindro.

11. Número de ranuras del estator: 2 ranuras/2 postes

12.La frecuencia del ciclo de producción: ≤7 segundos 1 ciclo.

13.Presión del aire de trabajo: 0,5-0,7 MPa.

Armadura O.D: Ф20-55mm

Duración de la laminación: máximo 60 mm

Duración del eje: 32~250 mm

La velocidad máxima de despliegue del eje: Ф6~Ф20 mm

Número de ranuras: 8-24 ranuras

Commutador de exceso de velocidad: Ф16~Ф50mm

Rango de regulación de la velocidad: 0~60Hz

longitud del papel aislante: 15-60 mm ajustable

espesor del papel aislante: 0,1 mm ~ 0,5 mm

Tipo de material de aislamiento: DMD, DM, película de poliéster (espesor 0,125 mm), etc.

Forma de papel aislante: V o V plegable en los bordes

Eficiencia: 0,5 segundos - 0,8 segundos por ranura, con carga
