Cómo vendaje Stator bobina máquina de ataduras para el tamaño del marco por debajo de 110 cordón cosido de punto

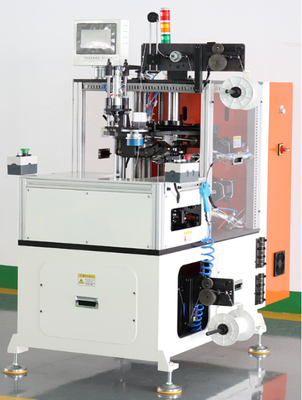

Máquina de vendaje de bobina de doble cara WIND-120-CL

1. Parámetro

2. Ventajas de rendimiento

Dientes de protección para asegurar que no haya daños para el revestimiento de la ranura

1) La máquina de vendaje de bobina de doble cara consta de la parte de la base, la parte del gancho superior, la parte del gancho inferior,

y la parte de alimentación de alambre

2) La máquina de vendaje adopta el controlador de movimiento Schneide para controlar el sistema servo,

y la interfaz hombre-máquina facilita el ajuste de parámetros;

3) Tiempo de ciclo de atado y encaje ≤ 1S/ranura,

La tensión del alambre de atado cumple con los requisitos del cliente,

y el rango de movimiento no excede los 2 mm

4) Se pueden ajustar rápidamente diferentes grosores de estator para la producción en 5 minutos

5) Para diferentes estatores de dimensión se puede cambiar rápidamente la herramienta, con un tiempo de unos 20 minutos

6) Cada parte del equipo tiene funciones de depuración separadas y

equipado con botones de depuración para facilitar la depuración

6) La sección de indexación es impulsada por servomotores Schneide y

se puede configurar para atado ranura por ranura y atado de salto de ranura

8) El husillo es impulsado por un servomotor Schneide, y la velocidad se puede configurar

9) El ángulo de la aguja es impulsado por un servomotor Schneide, y el ángulo se puede configurar libremente;

10) Con alimentación automática de alambre, corte automático de alambre, dispositivo de tensión, fuerza de tensión visible,

y tensión de atado ajustable

11) Puerto de red reservado para depuración remota y acceso MES futuro

12) Adopción de un mecanismo de protección de seguridad, operación de postura de pie y un botón con una mano para iniciar

• Fácil carga y descarga para estatores pesados
• Encaje de un solo lado
• Alto nivel de calidad del proceso de encaje
• Todo el ciclo de trabajo es totalmente automático, excluyendo la carga y descarga manuales
• Integrable en una línea de producción
• No es necesario cambiar la herramienta para diferentes longitudes de pila, solo se requiere ajuste mecánico
• Diferentes modos de encaje disponibles, encaje ranura por ranura, encaje con salto de ranura o encaje de fantasía

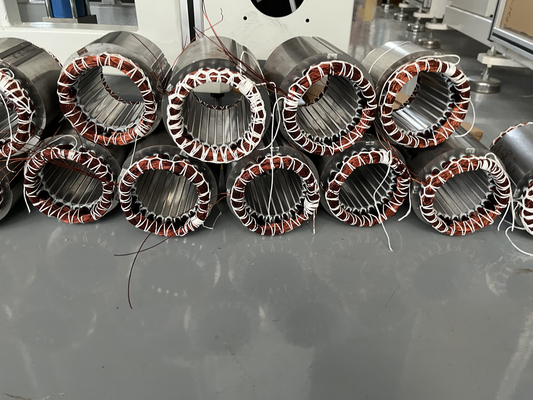

Esta máquina de encaje de bobina de estator es para encajar las bobinas de extremo del estator una al lado de la otra,

es un proceso de fabricación de motores de CA de inducción grandes que cubre el bastidor 112, 132, 160

El encaje de bobinas de estator es el proceso de asegurar firmemente los extremos de la bobina de campo de un estator de motor eléctrico con un cordón cosido,

también llamado trenzado de bobina de estator de motor.

Aplicación de la máquina de nudo de bobina de estator:

El encaje se utiliza típicamente en motores de larga vida útil o de alta eficiencia, como algunos motores de inducción donde el costo de la falla es alto. Generalmente, los motores de bajo costo y “desechables” no están encajados.

Parámetro de la máquina de nudo de bobina de estator:

1. Dimensiones de los estatores

La herramienta está relacionada con el OD del estator,

Cuando el OD del estator es el mismo, no necesita cambiar la herramienta,

-Diámetro exterior máximo: 140 mm

-Diámetro interior máximo: 90 mm

-Longitud del núcleo: 10-90 mm

-Altura de la bobina: La leva de la máquina está relacionada con la altura de su bobina en ambos lados

2. Cordón de atado

El cordón de atado redondo es ampliamente utilizado,

¿Podría tomar la foto del cordón de atado plano para que lo revisemos?

3. Cambio de herramientas

Sí, el cambio de herramientas y el cambio de programa se pueden hacer en 20 minutos,

y el trabajador tiene que ajustar las agujas en altura y posición para la máquina estándar que cotizamos,

Si desea agregar una función especial, la máquina se hará a medida y costará más,

Aplicación:

Para generador, bomba de agua profunda, aislamiento de ranura de motor trifásico

 Ventajas:

1. Utilice  el diámetro interior del estator  para hacer el posicionamiento,  fácil de cambiar la herramienta

2.  Tres servomotores aseguran el fácil ajuste de la máquina y el encaje suave,

      Un  servomotor controla la indexación del estator

      Un  servomotor controla el movimiento de la boquilla (la boquilla guía el cordón cosido)

      Un  servomotor controla el movimiento mecánico de toda la máquina

3. Una de las máquinas más vendidas durante la fabricación de motores de inducción,

    Actualización cada año según los comentarios del fabricante de motores del usuario local
