Cómo hacer bobinado sin ranuras con forma semiautomática y totalmente automática
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Eje: | 4 eje |
|---|---|---|---|
| Estación de trabajo: | Una estación/Dupla estación | Velocidad de bobinado: | Max. 400RPM según el medidor de alambre, el tamaño del estator |
| tipo automático: | completamente automático | Enrollamiento del motor de color de la máquina: | Requisito de blanco o por cliente |
| Bobinado del motor: | De las partidas que figuran en el anexo 1 del presente Reglamento | Postventa: | Ingenieros disponibles para dar servicio a maquinaria en el extranjero |

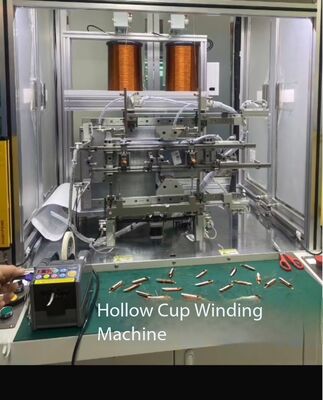

Cómo hacer bobinado sin ranuras con forma semiautomática y totalmente automática VIENTO-BLDC
Aplicación de la máquina bobinadora ranurada:
Peso ultraligero, respuesta rápida y motor sin núcleo de alta eficiencia.
Motor CC de imán permanente con devanado sin núcleo
Sin núcleo (DC) - Sin ranura (EC)
Máquina bobinadora ranuradaParámetro:
| Modelo | WIND-3S-Tragamonedas |
| Pila de bobinado | Estator ranurado |
| Estación | Cuatro estaciones independientes o totalmente automáticas. |
| Diámetro del alambre | 0,1-1,2 mm (según la tasa de llenado de la ranura del estator y el ancho de la ranura) |
| Etapas de producción |
Consta de 4 máquinas con la función y el proceso siguientes. 1. Bobinado automático 2. Aplanamiento con prensa caliente 3. Preformado 4. Conformación redonda
|
| Configuración del programa |
El paso máximo es de 200 pasos. El programa del sistema almacena 10 conjuntos, que es más grande que el almacenamiento que la computadora puede cargar y descargar con almacenamiento ilimitado.
|
| Velocidad de bobinado | Máx. 400 rpm (según el tamaño del cable, la longitud de la pila y el tamaño del estator) |
| Eje | 4 ejes |
| potencia total | 8kW |
| Aporte | AC380V ±10%3 fases 50/60Hz |
| fuente de aire | 0,4 ~ 0,7 MPa |
| Tamaño de la máquina | Aproximadamente 1000 (ancho) × 800 (profundidad) × 1800 (alto) mm |
Bobinado sin ranura Consta de 4 máquinas con la función y el proceso siguientes
1. Bobinado automático
2. Aplanamiento con prensa caliente
3. Preformado
4. Conformación redonda
En el que los procesos más desafiantes no se dan por sí solos,
pero el posterior proceso de prensado en caliente y formación redonda (formación de esquinas superior/inferior)
que en última instancia determinan la precisión dimensional y el rendimiento del motor.
El método de bobinado y el proceso de bobinado se pueden aplicar ampliamente para manejar los devanados inferiores.

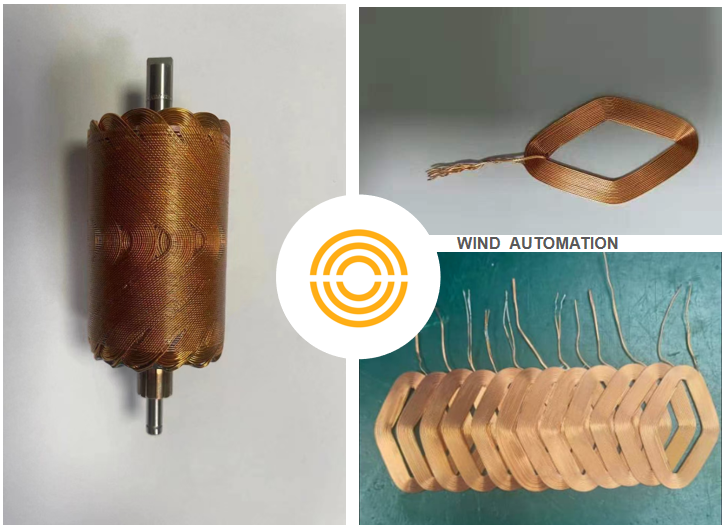

1. Bobinado recto
El proceso de bobinado formando un proceso de bobinado concentrado.
Proceso de bobinado, alambre esmaltado primero enrollado en un molde formador según las vueltas requeridas,
Y luego se le da forma de bobinado completo sobre un mandril de tendido de alambre,
Se aplica adhesivo en ambos extremos para solidificar la estructura de la bobina.
2. Bobinado inclinado (concéntrico)
Este método presenta cables inclinados en un cierto ángulo con respecto al eje de la armadura.
Este diseño permite el bobinado continuo, mejorando la densidad de la bobina y el rendimiento magnético.
3. Bobinado de silla de montar
Pregunta y respuesta:
1. ¿Cuál es el tiempo del ciclo de bobinado de los motores inferiores a los sin escobillas?
2. ¿Necesitamos utilizar un recubrimiento electrostático en las ranuras para poder utilizar su máquina?
3
Se necesitan las siguientes muestras y dibujos para la fabricación y puesta en servicio de la máquina:
1.Dibujo CAD de la laminación del estator para comprobar la tasa de llenado de las ranuras
2. Diagrama de bobinado
3. 1 rollo de alambre de cobre suficiente para enrollar 2 estatores.
4. ¿Tiene el estator un lugar de posicionamiento de ranuras?
Partes principales
| No. | Nombre | Marca | Observación |
| 1 | SOCIEDAD ANÓNIMA | YAKAWA | |
| 2 | servomotor | YAKAWA | |
| 3 | pantalla táctil | Weinview | |
| 4 | Sensor | OMRON | |
| 5 | Unidades electricas | Schneider | |
| 6 | Unidades neumáticas | Xinchen | |
| 7 | rodamiento de bolas | NSK | |
| 8 | Guía de tornillos | HIWIN | |
| 9 | Correa de distribución | Puertas | |
| 10 | Fuente de alimentación | Buenas intenciones | |
| 11 | tensor | ETA-1000/LR | |
| 12 | reductor | Nidec-SHIMPO | El estator elevado necesita motor reductor |
Haga clic en el enlace de la imagen debajo para ver el video de la máquina bobinadora ranurada.

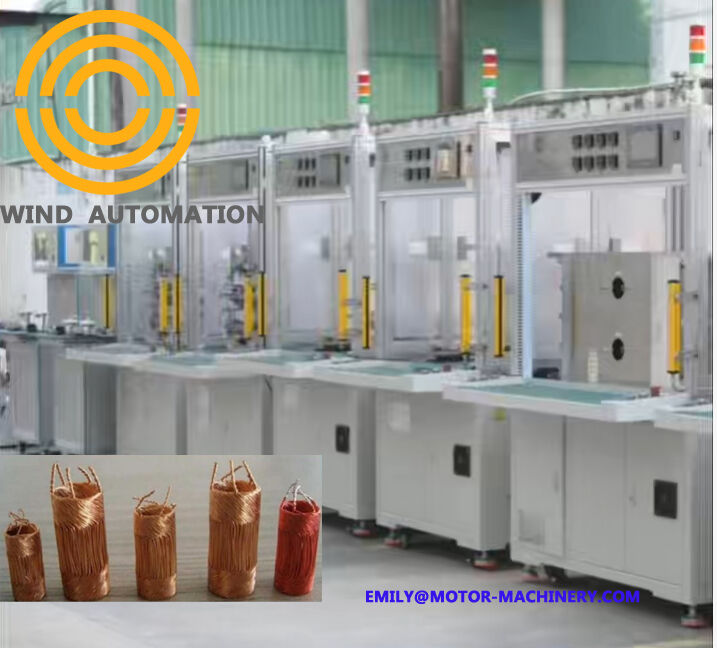

Hay máquinas independientes y una línea automática puede lograr el bobinado sin ranuras.
https://youtube.com/shorts/0-s0o-bNF-o
