Datos del producto:
Pago y Envío Términos:
|
Tipo de cambio de armadura: | Tipo de gancho, tipo de tanque | Diámetro del alambre: | 0.08~0.30mm (tensor de tipo mecánico) AWG40 a AWG28 |
---|---|---|---|
Medidor de alambre: | 0.16~0.55mm (estirador de histeresis) AWG23 a AWG34 | Tipo de enrrollamiento: | Enrollamiento de la vuelta no Enrollamiento de la onda |
Interfaz persona-máquina: | Diagnóstico Muestra en pantalla | Método de la operación: | Paso, Auto, Juego |
Alambre de cobre: | Cables finos Cables finos |

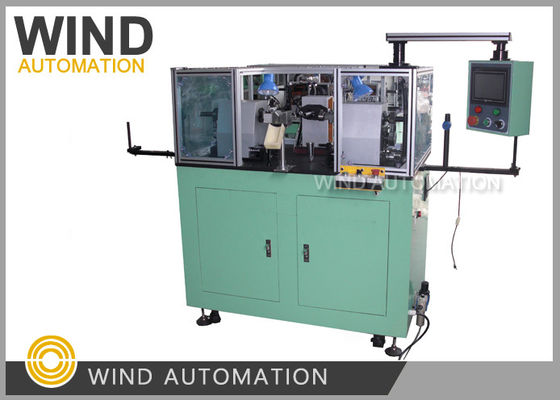

Armadura automática de alambre fino máquina de bobina de motor de corriente continua AWG 40 a AWG23 alambre de cobre fino 0,08 mm a 0,55 mm
Aplicación:

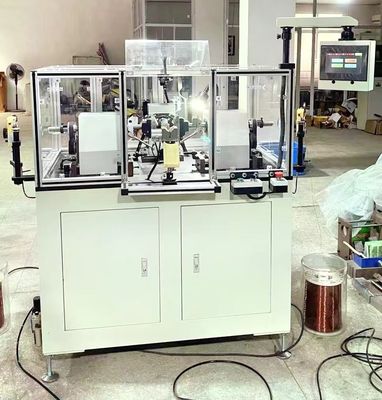

Este enrollador de armadura WIND-STR-2 es una máquina de enrollamiento de bobina de volante rápido para la producción en masa de motores
Fabricación de máquinas de limpieza de residuos y de residuos de origen animal
herramienta...
y adecuado para el enrollamiento de alambres de pequeño diámetro.
Ventajas competitivas:
Localidad rápida |
Máquina de personalización para el enrollamiento de alambre fino de armadura
|
Operación fácil |
El parámetro de enrollamiento se puede configurar en pantalla táctil para diferentes armaduras
|
No, no es la de las ranuras y ganchos. |
12 ranuras, 24 ganchos, 12 ranuras, 12 ganchos
|
Datos de parámetros:
Diámetro del alambre: 0,08 ~ 0,30 mm (estirador mecánico) AWG28 a AWG40
0.16~0.55mm (dispositivo de tensión de histeresis) AWG23 a AWG34
Las ranuras de enrollamiento: número impar/par
Diámetro del conmutador: 8~40 mm
Diámetro del blindaje: 20 ~ 60 mm
Duración de la pila de armaduras: 10~60 mm
Velocidad del motor de cuerda: 0~3000 rpm
Sistema de control: control del PLC de Mitsubishi
Presión de suministro de aire: 0,5 a 0,7 MPa
Válvulas: AC220V 50/60Hz
Peso: 500Kg
Dimensión: 1800 ((l) X800 ((w) X1500 ((h) mm
Código del SH: 8479811000
Información necesaria para la investigación de la máquina de enrollamiento de armaduras de conmutadores:
1Dibujo de laminado de armadura/rotor
2Dibujo del ensamblaje de armaduras/rotores
3Dibujo de las armaduras/pilas del rotor
4Dibujo del diagrama de enrollamiento del armazón/rotor: con diámetro del alambre del rotor y número de giro
5Dibujo de la armadura y del conmutador
6Productividad requerida
7Otros requisitos técnicos
Si es posible, será mejor si el cliente puede enviarnos muestras.
