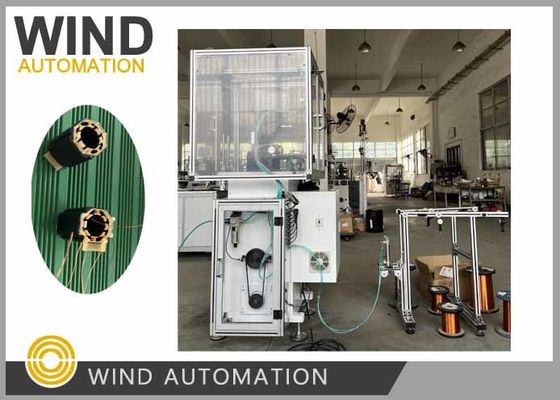

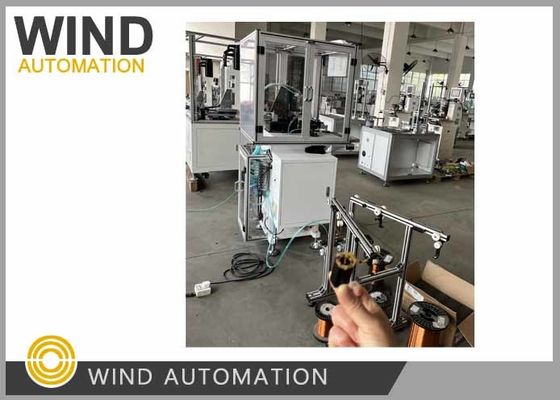

Ocho polos BLDC motor paso a paso del estator máquina de devanado con dos agujas
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Aguja No.: | Dos agujas de viento 2 palos por vez |
|---|---|---|---|
| Estación de trabajo: | Una sola estación 8 polos pueden ser enrollados 4 veces | Velocidad de bobinado: | 300 RPM a 500 RPM según el medidor de alambre |
| tipo automático: | Completamente automático | Color de la máquina: | Requisito de blanco o por cliente |
| Postventa: | Ingenieros disponibles para dar servicio a maquinaria en el extranjero. | ||
| Resaltar: | Enrollamiento del motor sin escobillas,máquina de bobina del motor |
||
Eight Poles BLDC motor de paso estator máquina de cuerda
Dos agujas de viento, girando al mismo tiempo.¿Qué es esto?
Aplicación:
El motor paso a paso de la máquina de cuerda de agujas WIND-1B-TSM puede revir 2 ranuras una vez,
Cubriendo seis polos, ocho polos, nueve polos, 10 polos, 12 polos, 14 polos, 18 polos.
Ventajas:
Rápido y flexible, el motor de paso de la aguja del estator con 2 ranuras de cuerda cada vez.
2 Nozzles Winding trabaja como un bi-estación BLDC estator winder y más estable que 2 estación winder machine
Parámetro:
Diámetro del cable: 0.08 ~ 0.8 mm
El estator es de 15 a 65 mm.
La altura de la pila: 7-100 mm
No.0-9999 se vuelve
Opción de funcionamiento: paso a paso/automático
Polos del estator: 6 polos, 8 polos, 9 polos, 10 polos, 12 polos, 14 polos, 18 polos (customizado)
Presión del aire:0.5 a 0.7MPa
Potencia: 1 kW, fase única, AC220V 50/60Hz
Weight: about 450kgs Dimension: 1600 (((L) x1000 ((W) x1500 ((H) mm
Configuración:
Mitsubishi PLC
Embedded human-machine interface con pantalla táctil
Motor paso a paso de alta potencia
cilindro de ataque aéreo
|
Las características de la máquina de cuerda de estator tipo 1:
|
Confirmación: sí / no.
|
||
| 1 | Diámetro del tubo del estator | 70 mm | - Sí, es cierto. |
| 2 | Ancho del tubo del estator | de una longitud igual o superior a 15 mm | - Sí, es cierto. |
| 3 | Número de ejes | Cuatro como mínimo. | No |
| 4 | La línea coordina la tolerancia. | ± 0,01 mm | - Sí, es cierto. |
| 5 | Tolerancia de coordenadas angulares | ± 0,5 minutos angulares | - Sí, es cierto. |
| 6 | El pitcheo del eje. | Un mínimo de 100 mm. | - Sí, es cierto. |
| 7 | Velocidad de enrollamiento | 10 √ 60 vientos prm | Sí, entre 350 y 400 rpm. |
| 8 | Estator máximo. Diámetro exterior | de una longitud igual o superior a 60 mm | - Sí, es cierto. |
| 9 | Diámetro interno del estator | No hay límites. | > 15 mm |
| 10 | Máxima longitud del estator con las partes delanteras | Un mínimo de 80 mm. | - Sí, es cierto. |
| 11 | Minimum length of the stator with the front parts: longitud mínima del estator con las partes delanteras | de una longitud igual o superior a 15 mm | - Sí, es cierto. |
| 12 | Las ranuras de los estator | No hay límites. | No, no puedo.6,8,9,10,12,1418 ranuras. |
| 13 | Ancho de ranura mínimo | 0,8 mm | - Sí, es cierto. |
| 14 | Diámetro del cable de trabajo | 0¿Qué es lo que está pasando? | - Sí, es cierto. |
| 15 | Número de husillos | 2 | No, dos boquillas y un eje. |
| 16 | Número de tensores | 2 | - Sí, es cierto. |
| 17 | Modo de control | Laptop con software. | No, PLC y HMI. |
| 18 | Fuente de alimentación | 3~380 V (±15%), 50 Hz, 2 kW, y también puede ser utilizado para la fabricación de otros dispositivos. | No, no, no, no, no, no, no.1.5KW |
Pregunta y respuesta:
1.¿Qué tipo de cuerda de aguja elegiremos para nuestro estator?
T.he stator needle winding machine WIND-1B-TSM es muy adecuado para el enrollamiento de motor paso con
8 polos
Machine Winding, Indexing and Cutting automatically without arraying for slot filling rate not high stator (Machina de girar, indexar y cortar automáticamente sin ensamblar para velocidad de llenado de ranuras no alta)
La máquina de cuerda WIND-1B-TSM con cuerda no arraying dispositivo de índice automático Y el ángulo
swing cam device is very suitable for winding big and small wire, heave or light BLDC motor stators. El dispositivo de swing cam es muy adecuado para el enrollamiento de alambre grande y pequeño, estator de motor BLDC leve o pesado
2.¿Cómo es el entrenamiento para operar la máquina de cuerda del estator?
Para el entrenamiento de la máquina, por lo general se envía a un ingeniero personas a nuestra planta para inspeccionar antes de la entrega,
WIND-1B-TSM no es una máquina complicada, si su ingeniero tiene experiencia entonces no necesita
Ven y podemos tomar algunos videos para que te operen.
3.¿La máquina de ustedes está encendida y puesta en funcionamiento?
Sí, la máquina está activada desde el lado de la máquina para alimentar la máquina y
Inicio, botón de emergencia, automático/paso para operar la máquina
4.¿Por qué necesitas un estator de heridas?
El estator de la herida puede mostrar Shanghai Wind Automation
el diagrama de cuerda que incluye el camino de cuerda, el alambre del puente, el alambre terminal,
Si no tienes estator de heridas, por favor provee dibujo de cuerda.
Se necesitan las siguientes muestras y dibujos para la fabricación y puesta en marcha de la máquina:
1Estator de pila 5pcs sin enrollamiento con tapa de aislamiento o papel de aislamiento.
2Estator de heridas 1pc.
3Un rollo de alambre de cobre es suficiente para enrollar 10 estatores.
4Dibujo de laminación del estator y dibujo de bobina
Los motores paso a paso dividen una rotación completa del rotor en un número de pasos de igual tamaño, ofreciendo la capacidad
También conocido como motores de paso o paso
Los motores de corriente continua sin escobillas ofrecen posicionamiento rápido, preciso y excepcional torque de retención.
La tecnología de paso permite el uso de un controlador de circuito abierto simplificando el diseño de la máquina y
reduciendo el costo total en comparación con un sistema de servomotor, es de alto rendimiento, sin escobillas, mantenimiento-
Los motores paso a paso libres proporcionan un control de movimiento preciso y extremadamente rentable.
Usted produce el motor paso a paso, Wind Automation suministra las máquinas de fabricación del motor.
Por favor haga clic en la imagen de abajo para ver el video
