Máquina de enrollamiento de agujas para la producción de prototipos de estatores
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Aplicación: | Motor paso a paso, motor de corriente continua sin escobillas Muti, polos estator, motor de ventilad | Prototipos del estator: | Uso piloto de laboratorio para la producción de prototipos de estatores. |
|---|---|---|---|
| Estación de trabajo: | Sola estación | Velocidad del viento: | 300 RPM a 500 RPM según el medidor de alambre |
| Automático: | Enrollamiento automático, indexación automática | Color de la máquina: | En blanco o según el cliente |
| Polos de muti: | 6polos, 8polos, 9polos, 10polos, 12polos, 14polos, 18polos | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| Alta luz: | máquina de remolque de volantes,Enrollamiento del motor sin escobillas |
||

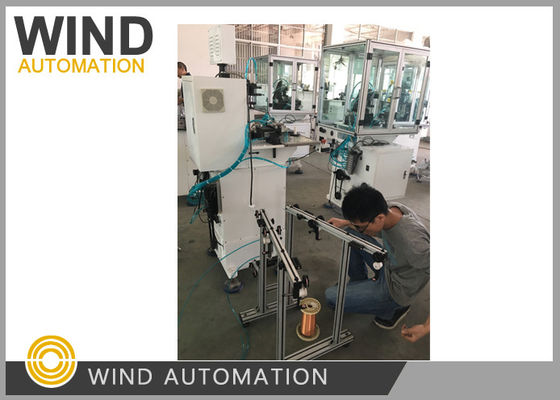

Máquina de enrollamiento de agujas utilizada en el laboratorio para la producción de prototipos de estatores WIND-1-TSM
Aplicación:
WIND-1-TSM es una máquina básica de enrollamiento de agujas de estator interno para su uso en laboratorio para la producción de
Los modelos de estatores que cubren seis, ocho, nueve, diez, doce, catorce, dieciocho polos, como por ejemplo:
Motor paso a paso, motor de corriente continua sin escobillas Muti Polos Estator
Ventajas competitivas:
1. Fácil de cambiar herramientas para los tipos de estatores, dispositivo básico e inteligente para el enrollamiento de la aguja una ranura por una
2. Puede manejar estadores BLDC multipole grandes y pequeños con Min. tamaño de ranura de apertura 1 mm
3. para las máquinas de inyección de estator tipo WIND-1-TSM,
El estator con 6 polos, 8 polos y 9 polos puede utilizar la misma bobina cambiando de herramienta.
El estator con 10 polos, 12 polos, 14 polos puede utilizar la misma máquina de bobinado cambiando la herramienta
4Muy adecuado para los fabricantes de motores BLDC que pueden invertir en productos de pequeña cantidad
Especificación técnica del girador de agujas:
Diámetro del alambre: 0,08 ~ 1,20 mm
No.0-99999 de las curvas
Identificación del estator:9~65mm Alturas de la pila:7-115mm
Estator Min Tamaño de la ranura: 1 mm
Tamaño de la boquilla de la aguja3*0,35*8,5 mm
Opción de funcionamiento: paso a paso/automático
Polos del estator: 6 polos, 8 polos, 9 polos, 10 polos, 12 polos, 14 polos, 18 polos (Customizado)
Presión del aire:0.5~0.7MPa Potencia:1KW, AC220V 50/60Hz
Peso: alrededor de 350 kilos Dimensión: 1600 (L) x 900 (W) x 1450 (H) mm
Productividad: por abertura del estator de la ranura 1 mm, velocidad sugerida inferior a 350 RPM
Pregunta y respuesta:
1.¿Qué tipo de enrollamiento de la aguja del estator elegiremos para nuestro estator?
La máquina WIND-1-TSM se utiliza ampliamente para 6 polos, 8 polos, 9 polos, 10 polos, 12 polos, 14 polos y
18 polos
Motor paso a paso y motor BLDC de fase única o trifásica
Máquina Enrollamiento, indexación y corte automático sin ensamblaje para la velocidad de llenado de ranuras no alto estator
La bobina WIND-1-TSM con dispositivo de indicación automática sin arrastre de bobinay oscilación angular
El dispositivo de cámara es muy adecuado para enrollar alambre grande y pequeño, levantar o luzEstadores de motores BLDC
2. ¿Cómo está el entrenamiento para operar la máquina de enrollamiento del estator?
Para el entrenamiento de la máquina, por lo general envías a un ingeniero a nuestra planta para inspeccionarlo antes de la entrega.
WIND-1-TSM no es una máquina complicada, si su ingeniero tiene experiencia entonces usted no necesita
Ven y podemos tomar algunas imágenes para operarte.
3.¿Está encendida y puesta en funcionamiento la máquina que usted envió?
Sí, la máquina se enciende desde el lado de la máquina para alimentar la máquina y
Inicio, botón de emergencia, cambio automático / paso para operar la máquina
4.No tengo estator para heridas. ¿Por qué necesitas un estator para heridas?
El estator de la herida puede mostrar Shanghai Wind Automation
el diagrama de enrollamiento que incluye el camino de enrollamiento, el alambre puente, el alambre terminal
Si usted no tiene estator herida, por favor proporcione dibujo de enrollamiento
Se necesitan las siguientes muestras y dibujos para la fabricación y puesta en marcha de la máquina:
1- Estator 5pcs sin enrollamiento con tapa de aislamiento o papel aislante
2Estator de heridas 1pc.
3Un rollo de alambre de cobre es suficiente para enrollar 10 estatores.
4Dibujo de laminación del estator y dibujo de bobina
Por favor haga clic en la imagen de abajo para ver el video
