Cómo juzgar el inducido del motor de arranque con equipos de prueba - Diámetro exterior del conmutador inferior a 60 mm - Motor de arranque WIND-ATS-02
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Puerta de la armadura: | Hasta 36 ranuras |
|---|---|---|---|
| Estación de trabajo: | Estación Doble | OD del conmutador: | <60MM |
| Indicación del contenido del elemento de ensayo: | Resultado del ensayo Impresión intuitiva en pantalla una por una | Las ranuras de las armaduras: | 13, 17, 19 (algunos), 21,23,25,27, 28,29,33 ranuras (común) |
| Resaltar: | Máquina de prueba de la armadura,Probador de la armadura |
||

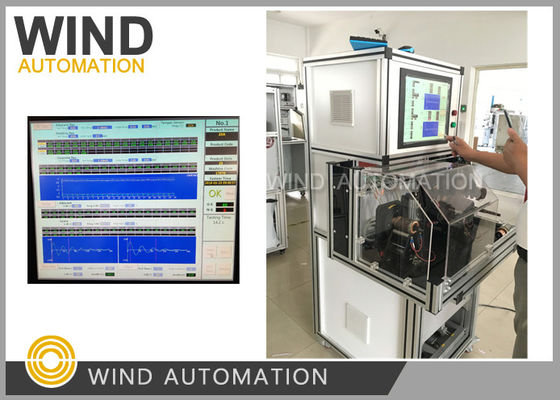

Máquina de prueba de inducidos automotriz para automóviles con posicionamiento automático de 23 ranuras
WIND-ATS-02
Aplicación:

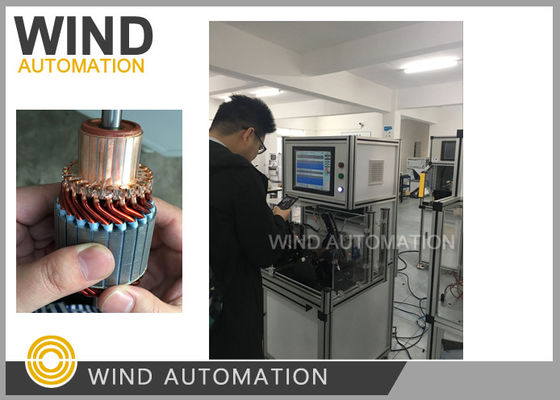

Prueba las ranuras del inducido del motor de arranque de automóviles hasta 36 ranuras después del proceso de soldadura o torneado
que cubre 13, 17, 19 (pocos), 21, 23, 25, 27, 28, 29, 33 ranuras (comunes)
Ventajas:
1. Posicionamiento automático, el operador no necesita verificar el posicionamiento inicial manualmente,
Hace que la prueba sea conveniente y fácil.
2. Comentarios 100% satisfechos de los fabricantes de inducidos de arranque.
Datos técnicos:
1. Resistencia de barra a barra, 0.01mΩ~10mΩ (Fuera de rango, muestra OVER)
Medición de cuatro terminales para garantizar la precisión
2. Resistencia de soldadura, 0.001mΩ-10mΩ (Fuera de rango, muestra OVER)
Medición de seis terminales para garantizar la precisión
3. Resistencia cruzada 0.01mΩ-10mΩ
Medición de cuatro terminales para garantizar la precisión
4. Impulso 100-1000V (100V/vez)
Cresta de pulso: 0.5u seg, Frecuencia 1~40MHz
La forma de onda estándar es Escribir, la forma de onda OK es Verde, la forma de onda NG es Roja
5. Resistencia de aislamiento CC 500V
Tiempo de prueba: 1~10s (0.1s/vez)
Rango: 1~500MΩ
Precisión: ≤±5%
6. Hipot AC 100-1000V
Tiempo de prueba: 1~10s (0.1s/vez)
Barras del conmutador del inducido ≤ 36 barras
Tiempo de ciclo del panel de prueba: 8~9s (según 33 barras)
13, 17, 19 (pocos), 21, 23, 25, 27, 28, 29, 33 ranuras (comunes)
Configuración principal:
Pantalla táctil de 15’’ Chip de muestreo: BB Relé: NAIS Relé de alto voltaje: Meder
Piezas neumáticas: Airtec
Potencia: CA 220V, 50Hz
Presión de aire: 0.4~0.6MPa
Temperatura: 0~45℃
Dimensión: 950mm*1250mm*580mm
Código HS: 9030390000
Preguntas y respuestas:
| ¿Ahora producimos inducidos con 29 ranuras, pero sabemos que algunos inducidos tienen 33 ranuras e incluso 38 ranuras. ¿La máquina tiene capacidad para probar inducidos con esta cantidad de ranuras? | La máquina estándar WIND-ATS-02 solo puede probar con la mayoría de 36 ranuras |

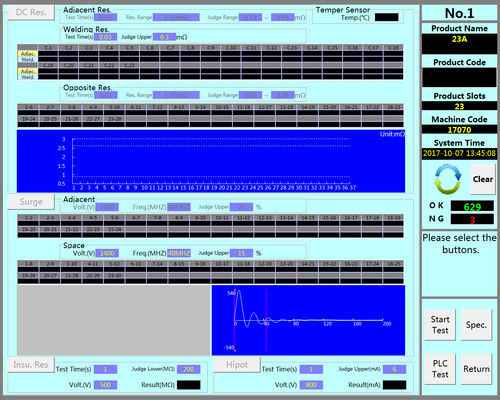

¿Todos los datos de prueba de las ranuras se mostrarán por separado con identificación en la pantalla? | Sí |
¿Es posible tener tres idiomas en la máquina? Portugués, inglés y mandarín | Inglés y mandarín |

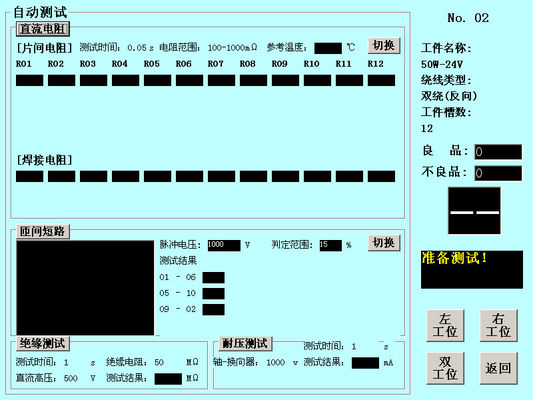

| Por favor, describa las pruebas que la máquina puede realizar | 1. Resistencia de barra a barra (Resistencia inter-chip de dos barras del conmutador) 2. Resistencia de soldadura (Para verificar la calidad de la soldadura, cuanto menor, mejor) 3. Resistencia cruzada de 180° (Resistencia de barra a barra del conmutador que tiene un ángulo de 180° con el lado opuesto) 4. Impulso (Entre las espiras de las bobinas, comparando formas de onda) 5. Resistencia de aislamiento (Resistencia de las bobinas y el núcleo de la pila) 6. Hi-pot (Alto voltaje entre las bobinas y el núcleo de la pila del inducido) |
¿Cuántas recetas diferentes podemos configurar y guardar en la máquina? | 510 juegos de recetas |
Por favor, describa el procedimiento de calibración, breve descripción | Use resistencia estándar para calibrar |
¿Existe algún tipo de restricción debido al tamaño del inducido? | Use diferentes accesorios para adaptarse |
¿Cuál es el tiempo promedio para una prueba de un inducido? | Aproximadamente 15 segundos (incluido el posicionamiento automático inicial) |
| Por favor, descríbanos las principales marcas de piezas en la máquina | Chip de muestreo: BB (importación de EE. UU.) Relé: NAIS (Japón Panasonic) Relé de alto voltaje: Meder (importación de Alemania) Piezas neumáticas: Airtac |
| ¿Cuál es el tiempo y los términos de la garantía? | 15 meses a partir de la fecha de B/L, consulte los detalles adjuntos de posventa |
Explíquenos la prueba de resistencia de soldadura | Método de medición de equilibrio de seis cables para garantizar la precisión |
Por favor, díganos el tamaño y el peso de esta máquina | Peso neto 150 kg Dimensión Dimensión: 950mm*1250mm*580mm |
¿Cuál es la potencia instalada del probador de inducidos? | 1500W |
¿La máquina es de 50Hz o 60Hz? | 50Hz o 60Hz, está bien, no afecta la prueba |
¿Cuál es el voltaje? | |
¿Si pongo un inducido con cortocircuito, después de que la máquina lo rechaza, tengo que volver a configurar la máquina? | No tiene que volver a configurar, puede probar el siguiente inducido directamente |
¿La máquina tiene conexión a la red? Con esto podemos guardar los datos de prueba en nuestro servidor, hacer acceso remoto... | Sí, la máquina puede tener esta función |
¿Es posible agregar instrucciones de trabajo en la máquina? Como un archivo PDF o similar | Sí |
¿Es posible imprimir los resultados de la prueba? | Sí, necesita una impresora usted mismo |
¿Tenemos la posibilidad de elegir qué prueba queremos hacer? | Sí, puede elegir qué elemento de prueba hacer |
¿El analizador de inducidos tiene un puerto de comunicación que puede conectarse a una máquina de impresión láser de fibra y enviar el número de serie para imprimir en la pieza? | Sí, la máquina puede tener esta función |
