Datos del producto:
Pago y Envío Términos:
|
Condición: | Nuevo | Certificado: | Sección 2 |
---|---|---|---|
Estación de trabajo: | Estación Doble | Velocidad del viento: | Max. 1500RPM según el medidor de alambre |
Rango de tamaños del estator: | La altura máxima de la pila de laminación es de 70 mm (2.76'), la altura máxima es de 110 mm (4.33') | Color de la máquina: | En blanco o según el cliente |
Automático: | Totalmente automático | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
Alta luz: | máquina de remolque de volantes,Enrollamiento del motor sin escobillas |

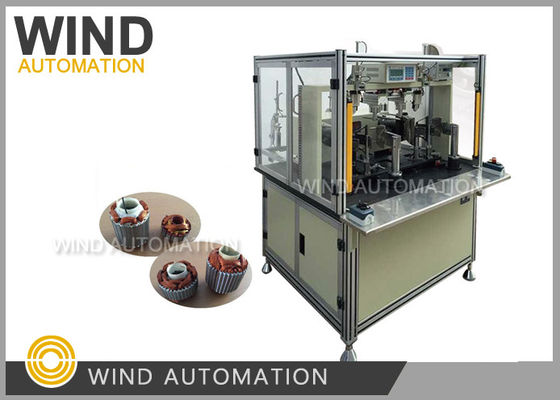

Máquina de enrollamiento del estator del ventilador de techo totalmente automático para OD inferior a 110 altura 70 mm Se trata de un sistema de control de velocidad.
Aplicación:
Ventilador de techo Ventilador de estator, rotor externo, generador de frecuencia variable
Ventajas:
Amplia aplicación |
El cierre, el enrollamiento, el arrariamiento, la indexación y el corte son totalmente automáticos
El cierre, el corte, el ordenamiento y el índice se controlan por un motor paso a paso.
El enrollamiento está controlado porMotor de control del inversor
|
Tamaño del estator |
Especialmente adecuado para el estator OD inferior a 110 mm y altura inferior a 70 mm
|
Motor de ventilador de CA |
Dos polos, cuatro polos, seis polos
|
Parámetro:
Diámetro del alambre 0,10 ~ 0,70 mm
Trazado del husillo de colocación: 100 mm
Diámetro del volante: 200 mm
RPM máximo 1500RPM
Voltado 220V/50Hz, o personalizar
Potencia AC de 1,5 kW
Peso 350 kg
Dimensión 1800 mm*1250 mm*1650 mm
Sugerencia:
Para el estator con un diámetro exterior inferior a 110 mm y una altura inferior a 70 mm,
Es una buena opción en la acción totalmente automatizada
Esta es una máquina de enrollamiento del rotor externo estator totalmente automática,
Para los estator de ventilador de costumbre 24 ranuras 2poles, 4poles, 6poles Motor estator enrollamiento rotor externo,
la capacidad de producción es de aproximadamente 220pcs por día con WIND AUTOMACIÓN dos estaciones de trabajo del estator Winder WIND-8002D,
La velocidad normal de enrollamiento es de alrededor de 1200 RPM,
De todos modos, la capacidad de producción no sólo está relacionada con la velocidad de enrollamiento,
pero también la velocidad de indice, la velocidad que su operador pone en los insultos,
Según la experiencia de los fabricantes de motores,
Puede tener 2 operadores que trabajen juntos para mejorar la eficiencia de enrollamiento de la máquina,
Además, para el estator con diferentes alturas de pila, la herramienta debe cambiarse,
Se necesitan las siguientes muestras y dibujos para la fabricación y puesta en marcha de la máquina:
1. Estator pila 5 piezas sin bobina
2Estator de heridas 1pc.
3Un rollo de alambre de cobre es suficiente para enrollar 10 estatores.
4Dibujo de laminación del estator y dibujo de bobina
Por favor haga clic en la imagen de abajo para ver el video
