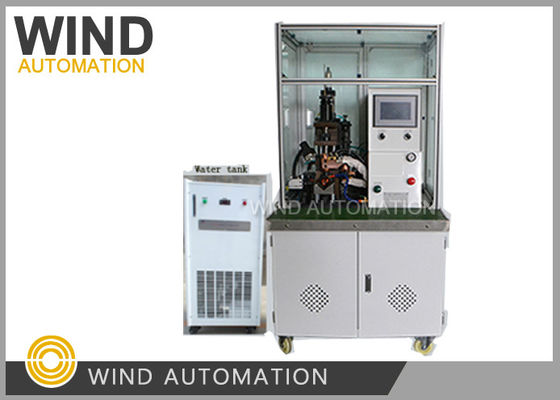

Alimentación de corriente continua con soldadura en punto Máquina de apilamiento en caliente para la fusión de los commutadores de armaduras

Máquina de soldadura por puntos de suministro de corriente continua para commutadores de armaduras que fusionan el apilamiento caliente WIND-DC-CW003

En el caso de losAplicación:

Armadura del motor PMDC con conmutador de gancho, conmutador de elevación

(2) ElVentajas:

Dispositivo compatible con el operador instalado desde el año 2026

(3) ElHistoria de convertirse en el producto estrella:

El primer usuario de las dos máquinas de soldadura WIND-DC-CW003 fue un fabricante de motores de automóviles que producen

motores y suministro a BMW, que utiliza Italia e Inglés importado máquina de soldadura y

WIND-DC-CW003 funcionó como máquina de respaldo.

Es la misma que la máquina de soldadura importada y ordenó 1pc más tres años después.

La fuente de alimentación de alta frecuencia de inversor de corriente continua es una tendencia en la soldadura de conmutadores, algunos proveedores dijeron que utilizan

de alta frecuencia en realidad utilizan 2KHz, mientras que la Automatización del Viento puede alcanzar 15KHz, con DC real y puro

Fuentes de alimentación que logren una calidad de soldadura constante!

El artículo 4Parámetro de la máquina de fusión:

Diámetro del alambre: 0,01 ~ 1,2 mm

OD del blindaje: 20~100 mm

Altura de la pila de armaduras:10~100 mm

Commutador OD: 8 ~ 70 mm

Fuente de aire: entre 5 y 7 kg/cm2

Potencia de soldadura: 10 ~ 30KW

3 fases AC 380V de 50 a 60 Hz

Peso: alrededor de 350KGS

Fuente de alimentación de fusión: Automatización del viento auto desarrollado de alta frecuencia 15KHz, 500~5000A

Sistema de control: Japón Mitsubishi PLC

Control de la indicación: Japón Mitubishi sistema de posicionamiento de servo 7' pantalla táctil

(5)Características:

Commutador máquina de soldadura puntual conductor de apilamiento en caliente Fusión para alambre delgado o grande Alta frecuencia

soldadura por inversor y conmutador de apilamiento en caliente con alambre pequeño, gran y delgado, con enfriamiento separado

Dispositivo de agua (actua como acondicionador)

Cómo lograr una buena calidad de fusión, a continuación se presentan cuatro factores que puede comprobar

1. Ajuste la corriente de fusión a la corriente adecuada

2. Presión correcta en el área de soldadura de fusión

3Tiempo de fusión

4La resistencia del conductor está relacionada con el área de contacto del electrodo.

Por favor haga clic en la imagen de abajo para ver el video

Esta máquina de soldadura de punto de conmutador de armadura DC es un dispositivo especializado para soldar rotores de motor, utilizando corriente continua (DC) para soldadura de resistencia.En comparación con las máquinas tradicionales de soldadura por puntos de CA, emplea tecnología de inversor de CC o de frecuencia media, ofreciendo ventajas tales como velocidad de respuesta rápida, alta utilización de energía y soldadura estable y precisa.Reduce eficazmente la deformación de la pieza de trabajo y garantiza una calidad de soldadura constante.

Componentes básicos y principio de trabajo de la armadura La máquina de soldadura por puntos de CC generalmente consta de los siguientes componentes básicos: Sistema de alimentación: Este es el corazón del equipo.Generalmente comprende un rectificadorSu función es convertir la potencia AC de entrada en una corriente de soldadura de CC estable y controlable.Responsable del ajuste y control de los parámetros de soldadura (como la corrienteLos equipos modernos suelen contar con múltiples modos de control, incluyendo corriente constante,tensión constante* Actuador de soldadura: Incluye pinzas, electrodos, etc., utilizados para sujetar la pieza de trabajo y aplicar presión de soldadura.El equipo automatizado también integra un sistema de enlace de varios ejes y una estructura de sujeción rotativa para adaptarse a las necesidades de soldadura de rotores de diferentes especificacionesEl flujo de trabajo del equipo consiste típicamente en colocar la pieza de trabajo del rotor a soldar en la posición designada y el equipo completa automáticamente todo el proceso de sujeción.posicionamiento, rotación, soldadura y descarga.
