Motor estator externo, motor de cuerda de corriente alterna, motoscooter, cuerda de cuerda de cable único
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alambre de cobre: | Cables simples o de tipo muti | Diámetro del alambre: | Cables únicos de 0,1 mm a 0,6 mm (AWG22~AWG38) |
|---|---|---|---|
| Tipo del estator: | Estator sin escobillas en el exterior | Tipo de enrrollamiento: | Enrollamiento de volante, no enrollamiento de aguja |
| Interfaz hombre-máquina: | Diagnóstico Muestra en la pantalla CNC | Método de operación: | Paso, Auto, Juego |
| Resaltar: | máquina para hacer bobinas,máquina de bobina de bobina de estator |
||
Máquina de bobinado de volantes de motor de estator exterior para scooter, bobinadora de bobina de un solo cable
Aplicación:

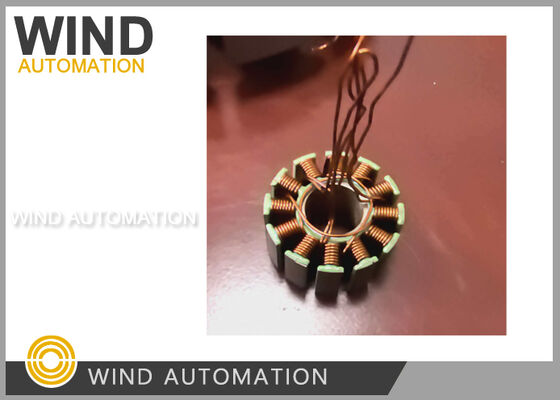

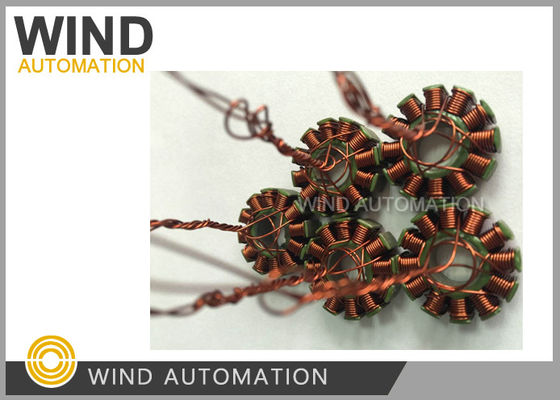

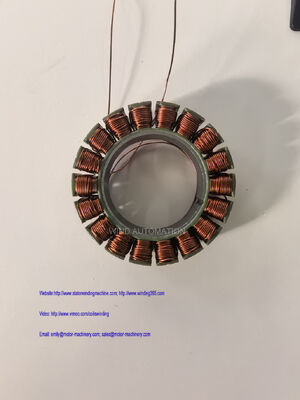

Bobinado de volantes de inducidos, estator de generador de motor de bicicleta,
Bobinado de estator de juguete de avión para cables simples y paralelos
Ventajas competitivas:
1. Rendimiento de producción en masa, 1200 piezas de salida por turno para un estator de generador de bicicleta de 72,8 mm de diámetro exterior
2. Alta tasa de aprobación, tasa de aprobación de calidad de bobinado buena del 99,9%, estable y de alta eficiencia
3. Máquina de bobinado totalmente automática, bobinado, indexación, organización de cables, sujeción, corte
4. Ampliamente utilizado para estatores de 31 mm de diámetro exterior, estatores de 56,8 mm
Datos de parámetros:
| Artículo No. | Datos |
| Diámetro del cable | 0,10~0,60 mm (AWG22~AWG38) |
| Opción de operación |
Bobinado totalmente automático, indexación automática, organización de bobinado automática, sujeción y corte automáticos |
| Número de ranuras del estator | De 2 a 24 ranuras |
| Altura de la pila del estator | 5~50 mm (0,197''~1,969'') |
| Diámetro exterior del estator | 20~140 mm (0,78'' ~5,5'') |
| Desplazamiento del cable | 60 mm(2,36’’) |
| Fuente de alimentación | CA 220 V 50/60 Hz |
| Peso | aproximadamente 350 KGS |
| Dimensión | 1260(L)x650(A)x1150(H)mm |
Información necesaria para la consulta de la máquina de bobinado de volantes :
1. Dibujo de laminación de la pila
2. Tamaño del cable, número de vueltas
3. Configuración del bobinado
Haga clic en la foto de abajo para ver el video
