Máquina de remolque de motor de doble estación AC, analizador del rotor, comutador, barras por debajo de 96
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Producto de ensayo: | Armaduras con barras de conmutadores inferiores a 96 |
|---|---|---|---|
| Estación de trabajo: | estación dos | Artículo de la prueba: | Resistencia dieléctrica, resistencia de CC y demás. |
| Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero | Certificado: | Principales partes CE |
| Alta luz: | equipo de prueba de alto voltaje,Máquina de prueba de la armadura |
||

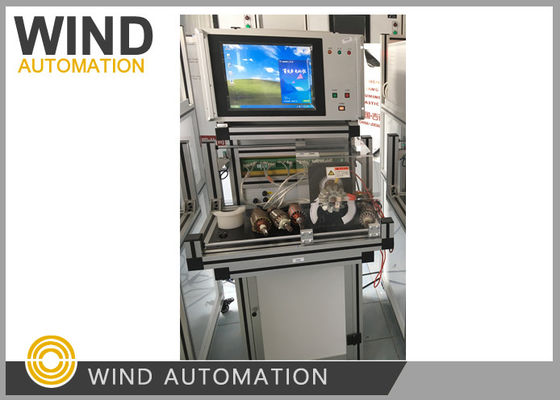

Panel de ensayo de armaduras de doble estación, rotor analizador, barras de commutador por debajo de 96 WIND-ATS-300
En el caso de losAplicación
Esta máquina de prueba de armadura prueba la armadura con barras de conmutador por debajo de 96
Identificación rápida y precisa de los defectos del rotor (armadura) en el proceso de producción de soldadura, bobinado,
el acabado, etc., y la ubicación del punto de falla, para facilitar al operador la reparación del producto defectuoso.
a. Para la pequeña resistencia de la resistencia de soldadura, el sistema adopta un método de medición directa
y refleja verdaderamente el estado de soldadura del conmutador.
b. El voltaje del ensayo de alto voltaje se ajusta y genera automáticamente, de forma estable y conveniente.
c. Hasta 3 juegos de frecuencia de potencia soportan la prueba de voltaje para satisfacer las necesidades de varios productos.
d. Todos los parámetros estándares se leen automáticamente en modo de un solo clic, simplificando el engorroso
proceso de ajuste de parámetros.
e. El diseño de los equipos de ensayo de doble estación mejora en gran medida la eficiencia de la producción.
f. El equipo está diseñado de forma modular de acuerdo con la función de ensayo, por lo que el trabajo es más estable
y el mantenimiento y el mantenimiento son más convenientes.
(2) ElPunto de ensayo
1Prueba de resistencia dieléctrica (Hi-Power, Hi-pot) con armadura y bobina
2Resistencia de aislamiento entre la armadura y la bobina
3. girar para girar aislamiento, entre la bobina y la bobina
4Resistencia al frío entre el segmento del conmutador y el segmento
5Resistencia de soldadura entre el segmento del conmutador y el punto de soldadura de la bobina
(3) ElFuncionamiento del probador

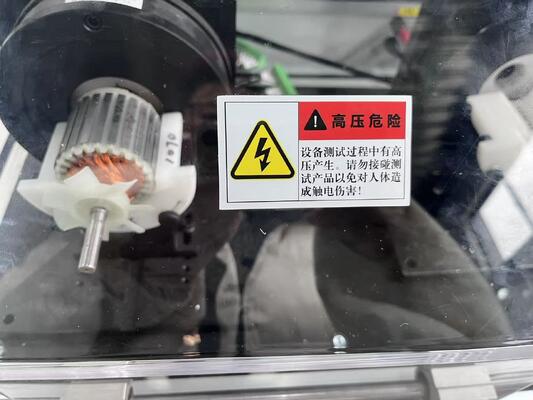

El modo de carga y de ensayo podría cambiarse deslizando la cubierta de seguridad.
El panel de ensayo comienza a ensayar una vez que la cubierta de seguridad se deslice sobre la estación de trabajo.
El artículo 4Datos técnicos
| Se aplicará el procedimiento siguiente: | Número de barras: ≤ 96 | |
| Objetos de ensayo | Descripción del ensayo | Resultados de las pruebas |
| 0.001Ω-1000Ω | ≤ ± 0,5%Escala completa | |
| Resistencia entre chips | Compensación automática de la temperatura ambiente | |
| 0.001mΩ-10mΩ | ± 10 μΩ | |
| Resistencia a la soldadura | ||
| 0.01Ω-1000Ω | ≤ ± 0,5%Escala completa | |
| Resistencia de 180 | Compensación automática de la temperatura ambiente | |
| Las emisiones de CO2 de las centrales eléctricas | ± 2,5% | |
| El aumento | (máximo 96 conjuntos de forma de onda) | |
| 500 V de corriente continua | 0.1 a 500MΩ | |
| Resistencia al aislamiento | ≤ ± 2,5% Escala completa | |
| Acción de corriente alterna 100-2000 V | 0-20 mA | |
| Hipotálamo | (prueba de 2 series en olla alta) | ≤ ± 2,5% Escala completa |
Puesta en marcha de las máquinas de ensayo
Presión del aire: 0,4-0,6Mpa
Temperatura: entre 0 y 45 °C
Se requiere muestra del fabricante de la máquina de ensayo de armaduras:
Muestra de armadura
Por favor, haga clic en el siguiente enlace para ver el video de los fabricantes de motores que utilizan WIND-ATS serie de prueba de armadura
