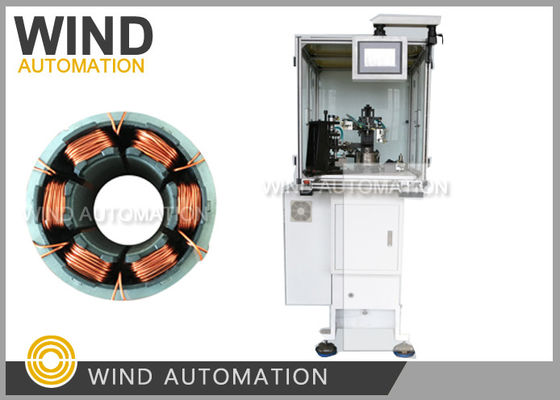

Mecánica de enrollamiento de cinta de alambre motor estator Muti ranuras Enrollador de aguja totalmente automático
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tipo del estator: | Estator BLDC 6 polos, 9 polos, 12 polos | La forma en la que se enrosca el estator: | Motor de 3 fases U V W en el mismo sentido de enrollamiento |
|---|---|---|---|
| Estación de trabajo: | 3 agujas de una sola estación | Tipo de la automatización: | Totalmente automático |
| Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| Alta luz: | Enrollamiento del motor sin escobillas,máquina de bobina del motor |
||
1minutos/PC China Automático BLDC Motor Estador de bobina de la máquina de bobina interna WIND-2C-TSM
Aplicación de las máquinas de enrollamiento de estatores:
Compresor de aire acondicionado, compresor de refrigerador que puede ser enrollado por 3 agujas al mismo tiempo.
6polos, 9polos, 12polos o 18polosEl motor estator sin escobillas de 3 fases 3fases ABC con el mismo giro.
Las ventajas de la máquina de enrollamiento del estator:
|
Movimiento mecánico de
boquilla como en la imagen siguiente
mostró |
Boquilla accionada por el dispositivo de la cámara que enrollar los giros y luego mover
el alambredistancia de diámetro para hacer la matriz para lograr un alto llenado de ranuras
el tipo, El estator está inmóvil durante el enrollamiento que no golpean la boquilla.
|
|
Medidor de alambre |
Amplio rango de adaptación de alambre de cobre desde0.08 ~ 1,2 mm (AWG17 ~ AWG39)
especialmente adecuado para el enrollamiento de alambre de diámetro de aproximadamente 0,8 mm de grosor(AWG20)
|
|
Una estación |
Tres boquillas que se enrollan al mismo tiempo actúan como un enrollador de estator de tres estaciones
y enAl mismo tiempo una estación de estator enrollador no tienen sincronización
el temay adquiereuna máquina inteligente que no adquiere mucho espacio.
|
Máquina de enrollamiento por estatorParámetro:
Diámetro del alambre:0.08 ~ 1,2 mm (AWG17 ~ AWG39)
Identificador del estator: 15 ~ 65 mm
longitud del núcleo:7-110 mm
No.0-99999 de las curvas
Opción de funcionamiento: paso a paso/automático
Polos del estator: 6 polos, 9 polos, 12 polos, 18 polos (Customiz)el)
Presión del aire: entre 5 y 7 kg/centimetro cuadrado
Potencia: 2 kW,Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero.
Peso: alrededor de 450 kilos
Dimensión: 1600 (L) x 1100 (W) x 1400 (H) mm
La máquina automática de enrollamiento de estator sin escobillas de la serie WIND-TSM es adecuada para el enrollamiento de diversos
El alambre esmaltado se enrolla directamente en el núcleo de la bobina.
El método tradicional de enrollamiento de bobina del estator y el método de enrollamiento de enrollamientos, ahorra el costo de la
el cable esmaltado y aumenta el número de bobinas (relacionado con la velocidad de llenado de ranuras del motor eléctrico).
El flujo magnético aumenta la potencia del motor.
El operador sólo tiene que tomar las medidas necesarias para que el equipo pueda realizar los trabajos de ensamblaje, indexación, ensamblaje, corte y otros.
el trabajo de recogida y colocación del estator, lo que reduce la intensidad de trabajo del operador y logra
Además, la máquina tiene una característica funcional significativa: las boquillas de alambre de cobre son
movimiento de acuerdo con el parámetro de configuración, de modo que el paquete de alambre de la herida es compacto, limpio y agradable
Estoy mirando.
|
Lista de piezas de la máquina de remolque de estator con motor BLDC WIND-2-TSM |
|||
|
Las partes |
Nombre |
Especificación. |
¿Qué es eso? |
|
1 |
Cinturón de eje |
Se trata de un sistema de control de las emisiones de gases de escape. |
1 por ciento |
|
2 |
Cinturón de ordenamiento |
Se trata de un sistema de control de las emisiones de gases de escape. |
1 por ciento |
|
3 |
El cinturón |
Se trata de un sistema de control de las emisiones de gases de escape. |
1 por ciento |
|
4 |
El fusible |
NT1capacidad de producción |
2 piezas |
|
5 |
El fusible |
RTmedidas de seguridad |
2 piezas |
|
6 |
Interruptor magnético |
Se aplicará el procedimiento siguiente: |
1 por ciento |
|
8 |
Rueda de cerámica |
¥4 |
1 por ciento |
|
|
|
|
|
|
Las herramientas: |
|
|
|
|
1 |
llave inglesa Allen |
8 piezas |
1 conjunto |
|
2 |
llave inglesa abierta |
13 a 16 mm |
1 por ciento |
|
3 |
Desengranaje de palabras |
4 pulgadas |
1 por ciento |
|
4 |
Parafusil de Phillips |
4 pulgadas |
1 por ciento |
|
5 |
Llave inglesa |
8 piezas |
1 conjunto |
|
6 |
Caja de herramientas |
|
1 por ciento |
|
7 |
Las pinzas diagonales |
|
1 por ciento |
|
|
|
|
|
|
Parte personalizada |
|
|
|
|
1 |
Nozla |
|
1 por ciento |
