Máquina de enrollamiento de motor totalmente automática de 8kw Enrollamiento de dientes para estacas de estator recubiertas
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Eje: | eje 4 |
|---|---|---|---|
| Estación de trabajo: | Una estación/Dupla estación | Velocidad del viento: | Max. 400RPM según el medidor de alambre, el tamaño del estator |
| Automático: | Totalmente automático | Enrollamiento del motor de color de la máquina: | En blanco o según el cliente |
| Bobina del motor: | De las partidas que figuran en el anexo 1 del presente Reglamento | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| Alta luz: | máquina de remolque de volantes,máquina de bobina del motor |
||
Máquina de cuerda de estator para hacer bobinas en los dientes recubrimiento electrostático de las ranuras Se trata de un sistema de control de las emisiones.
Aplicación de la máquina de enrollamiento de dientes estator:

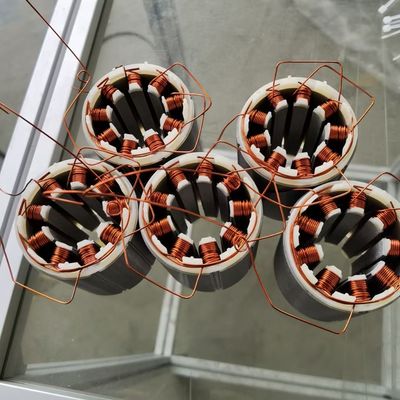

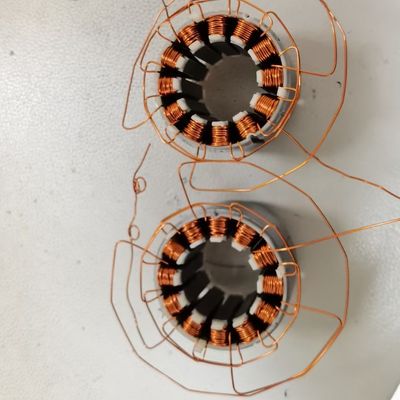

Hacer bobinas en los dientes para el estator de ranura, como el estator de 36 ranuras,
Máquina de enrollamiento por estatorParámetro:
| Modelo | Se trata de un sistema de control de las emisiones. |
| Encasillado | Estador de ranura |
| Estación | Estación única |
| Diámetro del alambre | 0.1-1.2 mm ((de acuerdo con la velocidad de llenado de la ranura del estator y el ancho de la ranura) |
| Tamaño del estator | Diámetro exterior: máximo 230 mm (9,055') Diámetro interior: Min.10 mm (0,394') Peso de la pila: Máximo 10 kg (lb) longitud de la pila: Máximo 100 mm (3,94 ̊) |
| Configuración del programa |
El programa del sistema almacena 10 conjuntos, que es más grande que el almacenamiento puede ser cargado por el ordenador y descargado con almacenamiento ilimitado.
|
| Velocidad de enrollamiento | Max.400 rpm ((de acuerdo con el tamaño del alambre, la longitud de la pila y el tamaño del estator) |
| Eje | Cuatro ejes |
| Potencia total | 8KW |
| Ingreso | AC380V ±10% de fase 3 50/60Hz |
| Fuente de aire | 0.4 ~ 0,7Mpa |
| Tamaño de la máquina | Aproximadamente 1000 mm de largo por 800 mm de largo por 1800 mm de largo |
Pregunta y respuesta:
1. ¿Cuál es el tiempo de ciclo de enrollamiento de los motores sin escobillas inferiores?
El estator tiene un diámetro exterior de 230 mm.
El diámetro interior es de 167,2 mm.
La longitud del estator es de 10 mm a 100 mm, pero ahora tenemos pedidos para una pila de 10 mm de largo.
Hay 40 vueltas por cada diente con 4 cables de 0,4 mm de diámetro en paralelo.
Tiempo de ciclo: Fo enrollar cada estator mencionado anteriormente cuesta 10 minutos por pieza
2¿Necesitamos usar un recubrimiento electrostático de las ranuras para usar su máquina?
La máquina está diseñada por su mayor longitud del estator, para un estator tan grande, debe ser muy pesado
Por lo tanto, durante el enrollamiento, necesitamos añadir un reductor para que el enrollamiento sea suave y no se vea afectado,
Hay 40 vueltas por cada diente con 4 cables de 0,4 mm de diámetro en paralelo.
Tus cables y vueltas son demasiado para el área de las ranuras,
El alambre de la capa superior presionará el alambre de la capa inferior,
El alambre de la capa superior se caerá,
Sugerencia de automatización del viento:
1Sugerimos una tapa aislante y podemos diseñar la tapa
Si la demostración de enrollamiento muestra que es necesaria una tapa aislante
Puede referirse a la36 ranuras máquina de enrollar estator de recubrimiento electrostáticoel video,
Es la misma forma de sinuosidad que la tuya pero tiene muy pocas vueltas (menos de 30 vueltas)
2Si usted no quiere invertir las herramientas para hacer las tapas de plástico y
El material debe resistir a 155 grados Celsius
¿Puedes usar 0,7 mm a 0,8 mm de alambre único en lugar de
con un diámetro de 2 cables de 0,56 mm o 4 cables de 0,4 mm
- ¿ Qué?
Se necesitan las siguientes muestras y dibujos para la fabricación y puesta en marcha de la máquina:
1.Dibujo CAD de la laminación del estator para comprobar la velocidad de llenado de ranuras
2Diagrama de cuerda
3Un rollo de alambre de cobre es suficiente para enrollar dos estatores.
4. ¿Tiene el estator posicionamiento lugar de ranura
Principales partes
| - No, no es así. | Nombre | Marca del producto | En el caso de la |
| 1 | PLC | YASKAWA también | |
| 2 | Motor de servicio | YASKAWA también | |
| 3 | Pantalla táctil | - ¿ Qué pasa? | |
| 4 | Sensor de la misma | El nombre de OMRON | |
| 5 | Unidades eléctricas | El Sr. Schneider | |
| 6 | Unidades neumáticas | El Xinchen | |
| 7 | Rodamientos de bolas | En el caso de las empresas | |
| 8 | Guía de tornillo | En el caso de los animales: | |
| 9 | Cinturón de tiempo | Puertas | |
| 10 | Fuente de alimentación | Mean Well | |
| 11 | Tensión | El número de personas que deben presentarse a la solicitud | |
| 12 | Reducción | Nidec-SHIMPO | El estator de elevación necesita un motor reductor |
Por favor, haga clic en la imagen de abajo para ver el video de 36 ranuras máquina de devanado del estator
Esta máquina de devanado de aguja con un dispositivo servo de cuatro ejes puede devanado, indexación, poner el alambre, desmoldado automáticamente,El tipo estándar es flexible para cambiar la herramienta para el estator BLDC con OD inferior a 120 mm (4.72'), ID 10 mm (0,39'') a 100 mm ((3,94'), altura 100 mm ((3,94'), peso máximo de la pila del estator: 3 kg (6,6 libras)
