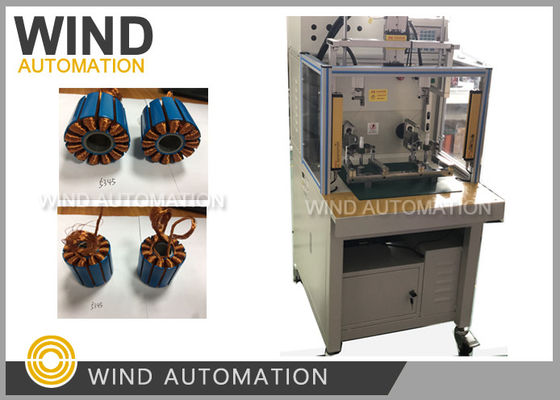

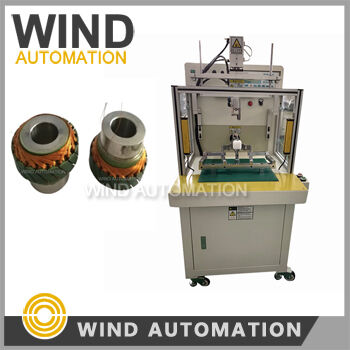

Bldc Pmac Stator Winding Machine 12 24 36 Frenos de dientes de alambre de vuelo de cuerda
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tipo de motor: | 12 dientes 24 dientes 36 dientes Estator externo, rotor, armadura | En el camino sinuoso: | El enrollamiento LRK se puede configurar en el controlador CNC CNC300 |
|---|---|---|---|
| Estación de trabajo: | Estación simple o doble | Velocidad de bobinado: | 300 RPM por cable de medición |
| Cables simples o de tipo muti: | Cables simples o de tipo muti | Estator OD: | En el caso de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor |
| Bobinado del motor: | Estator BLDC y PMAC,Bomba,Estator de motores RC para aviones,Aeronaves, Drones, | Postventa: | Ingenieros disponibles para dar servicio a maquinaria en el extranjero |
| Resaltar: | máquina de remolque de volantes,máquina de bobina del motor |
||
Bobinadora de volantes para hilos de 12, 24 y 36 dientes para estatores BLDC y PMACWIND-HMW-205D
Aplicación de la máquina bobinadora de estatores:
Máquina bobinadora de volantes para bobinar estatores de motores BLDC de tipo outrunner, como:
BLDC y PMAC, Estator de modelo, Estator de ventilador, Estator de ventilador de techo,
Motor de juguete, Estator de motor de rueda de monopatín, Estator exterior de gran tamaño,
Estator de dron, Estator de motor de avión, helicóptero de tipo outrunner
Motores de aeromodelos RC
Preguntas y respuestas sobre la bobinadora de volantes:
1. ¿Cuánto espacio necesita el volante entre los dientes y entre dos dientes adyacentes,
completamente bobinados?
La máquina bobinadora de volantes necesita 2,8 mm entre dientes para 27 hilos de 0,28 mm de tamaño,
por lo que 4 mm de ancho de ranura es suficiente.
2.Necesitamos información sobre las dimensiones mínimas y máximas de los estatores,cómo se deben cambiar/fabricar las herramientas para cada tipo de estator.
Como puede tener varios tipos de estatores, la bobinadora de estación única WIND-HMW-205S será adecuada.
El rango de dimensiones mínimas y máximas para los estatores OD es
12 mm (0,48''), 12 ranuras,y 160 mm (6,30''),
3.
Nuestro objetivo es bobinar estatores que probablemente estén entre (diámetro) 80 mm y 350 mm,altura de pila 15...100 mm.
WIND-HMW-205S está diseñada para fabricar estatores pequeños con un OD inferior a 160 mm,
no es adecuada para bobinar estatores más grandes,
como un coche no puede funcionar como un camión,
Otro tipo de máquina, WIND-HMW-1M, es para bobinar motores de rueda de bicicleta eléctrica,
esa bobinadora está diseñada para motores de rueda grandes de bicicletas eléctricas,
https://vimeo.com/143140931
Ventajas de la máquina bobinadora de estatores de modelos voladores:Tipo de bobinado
La bobinadora CNC es más rápida que la bobinadora de aguja.
| Máquina inteligente, fácil de cambiar de herramienta. |
Una máquina que realiza esquemas de bobinado personalizados para que pueda probar diferentes valores de KV en sus prototipos y producciones de bajo volumen.
|
| Una máquina bobinadora como la WIND-HMW-205D podría ahorrar mucho tiempo al solicitar esquemas de bobinado personalizados a un fabricante. |
Tamaño del estator del motor outrunner De 2 a 24 ranuras, otras ranuras se fabrican a medida, el estator con el diámetro exterior más pequeño que la máquina bobinadora puede bobinar es de 12 mm (0,48''), 12 ranuras, que se muestra en la siguiente foto del estator bobinado. |
| Cable único o múltiples cables |
Puede bobinar estatores con un solo cable o hilos paralelos.
|
| Manejo de múltiples hilos |
30 hilos con 15 tensores.
|
| Parámetros de la máquina bobinadora de volantes para estatores de motores outrunner sin escobillas: |
Diámetro del alambre: 0,10~0,60 mm (AWG18 ~ AWG23)
|
Opción de operación: Automática
Bobinado automático, indexación automática, disposición automática del bobinado, sujeción y corte automáticos.
Número de ranuras del estator: 2 a 24 ranuras (otras ranuras fabricadas a medida)
Desplazamiento del alambre: 60 mm
Suministro de energía: AC220V 50/60Hz
Peso: aproximadamente 350 kg
Dimensiones: 1260 (L) x 650 (W) x 1150 (H) mm
Controlador: CNC300
El propósito de estos bobinados es crear un campo magnético cuando una corriente fluye a través de ellos.
Existen varios tipos de máquinas bobinadoras, desde máquinas de alimentación manual simples hasta complejas
máquinas de control numérico por computadora (CNC). Algunos de los usos más comunes de las máquinas bobinadoras son el bobinado de bobinas,
el bobinado de cuerdas y el bobinado continuo. Muchas industrias utilizan estos dispositivos,
incluida la electrónica, la producción de estatores, rotores y armaduras de motores, y las industrias del alambre.
A continuación se muestran las muestras y los dibujos necesarios para la fabricación y puesta en marcha de la máquina:
1. Estator apilado 5 unidades sin bobinar
2. Estator bobinado 1 unidad
3. Alambre de cobre 1 rollo suficiente para bobinar 10 estatores
4. Dibujo de laminación del estator y dibujo de bobinado.
Haga clic en el siguiente enlace para ver el video de la bobinadora de estatores de hilos:
https://vimeo.com/292046631
