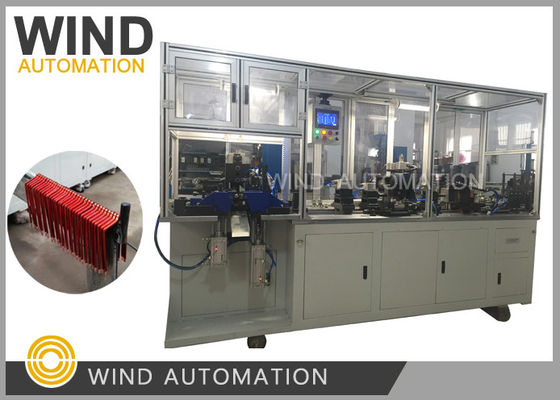

BSG Motor de la horquilla de formación de la forma generador de conductor máquina de flexión de alambre
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Aplicación de alambre plano: | Máquina de flexión de alambre para alfileres | Estación de trabajo: | Máquina combinada para formar alambre |
|---|---|---|---|
| Tamaño del alambre manipulado: | El conductor de cable plano de arranque inferior a 3 mm*8 mm | Proceso de formación de horquilla: | Alimentación, alineación recta, corte y perforado, descarga |
| Tiempo del ciclo: | Acordado a una longitud de 5 a 8 s por pieza | Código del SH: | 84798110 |
| Motor de transmisión de energía nueva de alambre plano: | 1 kW a 150 kW | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
BSG Motor de la horquilla de formación de la forma generador de conductor máquina de flexión de alambreVENTOS-AWF-F: el número de unidades de carga de las unidades de carga
La máquina de moldeado por horquilla integra varias estaciones de maquinaria en una línea automática,
Combina el proceso
| Formación de alfileres | No se puede optar | En el caso de la |
| Descarga de mercancías |
tamaño de los carretes para sujetar alambre para la automatización eólica para diseñar el dispositivo Wire dereeling |
|
| Dirección | ||
| Desmontaje del esmalte | El método de desmontaje puede ser de molienda o de corte de acuerdo con la situación real | |
| El alimentador | Codificación | La longitud de alimentación se puede ajustar en la pantalla táctil, controlada por servomotor |
| Cortado | La presión del cilindro para controlar, también puede formar cortador | |
| Formación | El ángulo de formación, el tamaño debe ser el estator adecuado, el dibujo es sólo para referencia | |
| U flexión | Sostenga un lado, gire el otro lado | Fabricación en las que se utilicen las siguientes técnicas: |
En el caso de losAplicación:
Coches eléctricos, industria automotriz, aviones, nuevos motores de energía, camiones, cables planos,
En el uso de vehículos eléctricos para los fabricantes de automóviles.
(2) ElVentajas:
|
Tiempo de ciclo del motor de nueva energía |
Aproximadamente de 4 a 5 segundos por raíz (Largo de alambre 300 mm)
|
|
Duración de alimentación |
Control por servomotor, ajustable
|
|
Proceso de formación de horquilla |
El cable plano se endereza, el esmalte plano se elimina, el esmalte lateral
extracción, aspiradora automática, alimentación por servo, detección,
Corte y moldeado
|
(3) ElParámetro:
Voltado de la fuente de alimentación: 3Φ-380V ± 10% 50H
Presión de la fuente de aire: 0,5 ~ 0,7Mpa
Duración de eliminación del barniz: 0~50 mm
longitud del cable de alimentación: 150~400 mm
Tiempo de ciclo: de 6 a 8 segundos para una longitud de 300 mm
Tamaño del alambre manipulado: 3*8 mm
El artículo 4Configuración:
1Mitsubishi PLC, pantalla táctil de 10 pulgadas.
2Guía y módulo lineal de Taiwan HIWIN, línea del motor del servo Delta.
3- Reducción planetaria de precisión.
4. partes neumáticas y válvulas solenoides de Taiwan AIRTAC.
5Componentes de Schneider Electric, fuente de alimentación de Mingwei.
6. soporte de soldadura, rociador de superficie, color: gris.
7- Toda la parte del marco de aluminio, indicador de señal de tres colores.
8El molde es la parte del molde de acero con tratamiento de extinción al vacío.
9Para pintar parte del uso del método de perforación hidráulica, perforando parte del dispositivo de ajuste de posición
tornillo de ajuste, vacío automático.
10. Cortar parte del uso de perforar cilindros.
11. Doblaje de la parte en forma de U del uso del perforado del cilindro.
12El sistema hidráulico de 150 litros está listo.
13. 3KW equipo de aspiradora automática.
14Un juego de máquina de descarga automática.
