Análisis de calidad de la máquina de ensayo de generador de automóviles alternador de estatores

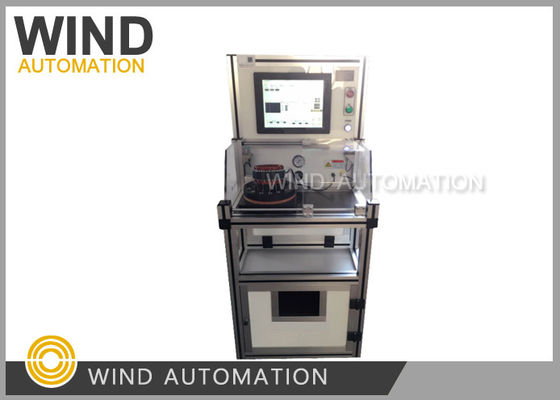

Análisis de calidad de la máquina de ensayo de generadores de automóviles alternadores de estatores WIND-DTS-120


1Ventajas.

1) El dispositivo de sujeción rápida se puede montar para 3 cables terminales

2) PnElLa fijación umática se utiliza ampliamente para probar 3 cables terminales o 6 cables terminales.

2.Punto de ensayo: todos los elementos de ensayo pueden realizarse solos o juntos.

1)Ensayo de resistencia de CC

Rango de ensayo:0.01W - 1000W

Ciclo de ensayo: 6 ciclos (escalable)

Tolerancia: ± 0,5%

Método de ensayo:Cuatro puntos, con función de corrección automática de la temperatura ambiente

2) Prueba de inductancia (incluida la prueba de equilibrio de 3 fases)

Rango de ensayo: 10 mH 500 mH

Ciclo de ensayo: 6 ciclos (escalable)

Tolerancia: ±2,5%

Método de ensayo: Cuatro puntos

3)Cambio de aislamiento

Impulso de alta tensión: 100V-3000V (100V / paso)

Pico de pulso: 0,5 ms

Frecuencia de muestreo: 1-40 MHZ

Ciclo de ensayo: 6 ciclos (escalable)

Tolerancia: ±2,5%

Método de evaluación: evaluación de la diferencia de superficie (sensible a la inductancia y a la pérdida de energía)

La forma de onda estándar es blanca, la forma de onda OK es verde, la forma de onda NG es roja

4)Resistencia al aislamiento

Válvulas de carga de las máquinas de ensayo y de ensayo

Tiempo de ensayo: 1-10 s (regulable)

Rango de evaluación:1 a 1000 MW

Tolerancia: ±2,5%

5)Aislación interfase

Válvulas de carga de las máquinas de ensayo y de ensayo

Tiempo de ensayo: 1-10 s (regulable)

Rango de evaluación:1 a 1000 MW

Tolerancia: ±2,5%

6) Hipótesis de la interfase

La tensión:AC100-3000V (100V/paso)

Tiempo de ensayo: 1-10 s (regulable)

Rango de evaluación:0.1 mA -- 20 mA

Tolerancia: ±2,5%

7) Hipótese (con detección de arco)

La tensión:AC100-3000V (100V/paso)

Tiempo de ensayo: 1-10 s (regulable)

Rango de evaluación:0.1 mA -- 20 mA

Tolerancia: ±2,5%

8)Equilibrio de la resistencia

Método de ensayo: muestreo de la resistencia de CC

Tiempo de ensayo:0.1s

Método de evaluación:método porcentual adoptado para evaluar la diferencia de resistencia en CC entre los devanados.

3. Tiempo de prueba
