Datos del producto:
Pago y Envío Términos:
|
Condición: | Nuevo | Certificado: | Principales partes CE |
---|---|---|---|
Estación de trabajo: | Sola estación | Uso del motor: | Con motor de ruedas |
Tipo de la automatización: | Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85 | Color de la máquina: | En blanco o según el cliente |
Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |

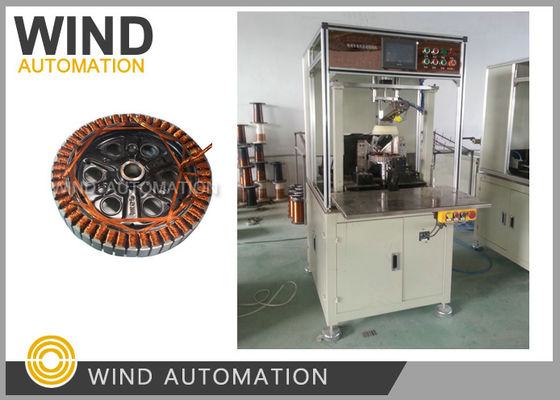

Cómo enrollar una motocicleta eléctrica con una bobina de estatorLas condiciones de los equipos de ensayo se especifican en el anexo I.
Aplicación:
Scooter, bicicleta eléctrica, motor de cubo, motor de rueda, motor de adelantamiento, motor BLDC Motor fuera del estator alambres paralelas de enrollamiento
Ventajas:
1La velocidad de aprobación del enrollamiento del motor del eje es del 98% al 99%, es decir, en la producción del motor del eje, solo se permite que falle 1pc o 2pcs.
2. auto desarrollar tensor mecánico, una tensión puede manejar cables de servidor
3.El personal del operador debe estar familiarizado con el funcionamiento y la puesta en marcha, tener buen sentido de la máquina,
Datos técnicos:
OD del estator | 198 mm, 207 mm, 226 mm, 254 mm, 262 mm. | Acceso al voltaje de la bicicleta eléctrica |
espesor del estator | Min. 14 mm. Máximo 35 mm. | |
Diámetro del alambre | 0.3 mm a 0.6 mm | SWG24, 0.56mm es común |
Número de vueltas | 4 giros a 8 giros | Las bobinas del estator enrollan los giros que se acoplan a la potencia |
Número de ranuras | No especificado | Normalmente de 48 a 54 ranuras |
Número de cables paralelos | De 13 a 16 cables | |
Tiempo de ciclo | Entre 5 y 7 minutos por pieza. | |
espesor del papel aislante | 0de.18 mm a 0.20 mm | También el método de aislamiento con recubrimiento en polvo del estator |
Cambio con el tiempo | 20 min Máximo, incluido el hardware y el software | |
En el camino sinuoso |
Conexión de tipo Y de tres fases. Dos ondas senoidales |
Por ejemplo:Para un motor de eje de 198 mm OD ((7,8 pulgadas en el motor de ruedas), las ranuras del estator son 51 ranuras, enrollamiento 3-3-3-4-4 |
Presión del aire | 0.4-0.7MPa | |
Fuente de alimentación | 3 fases 380 V, 50 Hz | |
El poder | alrededor de 3 kW | |
Tasa de aprobación | Entre el 98% y el 99% | Producción 100pcs, sólo 1pc o 2pcs permiten no es bueno |
Tiempo de producción | 2 meses |
Configuración principal:
Sistema de control |
China.PLC
|
Sistema de servo |
Japón Mitsubishsistema de servo
|
Sistema de tensión |
Servomotor de par constante, tensión constante
|
Por favor haga clic en la imagen de abajo para ver el video
