Tipo del estator: | Estator BLDC 6 polos, 9 polos, 12 polos | La forma en la que se enrosca el estator: | Motor de 3 fases U V W en el mismo sentido de enrollamiento |
---|---|---|---|
Estación de trabajo: | 3 agujas de una sola estación | Tipo de la automatización: | Totalmente automático |
Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |

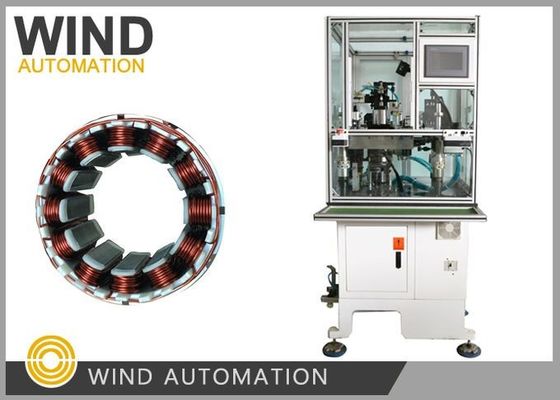

Máquina de enrollamiento de ranuras Máquina de enrollado de agujas de motor estator sin escobillas de ranura interna Tres agujas por vez
Esta máquina de enrollamiento de ranuras está diseñada para producir un estator de 3 fases de múltiples polos con un ancho de ranura estrecho pero una alta tasa de llenado de ranuras.Excepto para la matriz automática, la máquina puede hacer automático de bobinado, indexación, capas y terminación.
(1) Especificación
Diámetro del alambre | 0.08 ~ 1.2 mm |
Identificador del estator | 19 ~ 65 mm |
Duración de la pila | 7 ~ 110 mm |
Gire el No. | 0~9999 |
Movimiento | En el caso de los vehículos de la categoría M2 |
Número de ranura | 6,9,12,18 ((personalizado) |
Fuente de aire | 5 a 7 kg/cm3 |
El poder | 2KW |
Fuente de alimentación | AC 220 V, 50/60 Hz |
Peso | 750 KG |
Dimensión | Las dimensiones de las placas de ensamblaje son las siguientes: |
(2)Aplicación
adecuado para varios tipos de estatores con ancho de ranura estrecho pero alta velocidad de llenado de ranura.
(3) Características
Viento sincrónico en 3 ranuras
Pista de cuerda en forma de rectángulo
Función de precisión del enrollamiento de la aguja
Función totalmente programable
Puede satisfacer los requisitos de enrollamiento altos
Cambio rápido de herramientas
Parámetro de enrollamiento ajustable de acuerdo con diferentes estatores
(4)Configuración de la máquina
Mitsubishi PLC
Pantalla táctil
El cilindro AIRTAC
Sistema de servo Delta AC y unidad de control síncrono de cuatro husillos
Sistema de lubricación
(5) Información necesaria para esta investigación de la máquina
Sería mejor si el cliente pudiera enviarnos un dibujo detallado incluyendo la información de abajo.
1Dibujo del estator
2Dibujo del enrollamiento del estator
3Dibujo de la distribución del enrollamiento
4Otros requisitos técnicos
Si es posible, será mejor si el cliente puede enviarnos muestras.
Etiqueta: máquina de remolque de aguja, máquina de remolque de ranuras, máquina de remolque BLDC, máquina de remolque de estator, máquina de remolque de estator con motor BLDC
Lista de piezas de la máquina de remolque con motor BLDC WIND-3A-TSM | |||
piezas | Nombre | Especificación. | ¿Qué es eso? |
1 | Cinturón de eje | Se trata de un sistema de control de las emisiones de gases de escape. | 1 por ciento |
2 | Cinturón de ordenamiento | Se trata de un sistema de control de las emisiones de gases de escape. | 1 por ciento |
3 | El cinturón | Se trata de un sistema de control de las emisiones de gases de escape. | 1 por ciento |
4 | El fusible | NT1capacidad de producción | 2 piezas |
5 | El fusible | RTmedidas de seguridad | 2 piezas |
6 | Interruptor magnético | Se aplicará el procedimiento siguiente: | 1 por ciento |
8 | Rueda de cerámica | ¥4 | 1 por ciento |
Las herramientas: | |||
1 | llave inglesa Allen | 8 piezas | 1 conjunto |
2 | llave inglesa abierta | 13 a 16 mm | 1 por ciento |
3 | Desengranaje de palabras | 4 pulgadas | 1 por ciento |
4 | Parafusil de Phillips | 4 pulgadas | 1 por ciento |
5 | Llave inglesa | 8 piezas | 1 conjunto |
6 | Caja de herramientas | 1 por ciento | |
7 | Las pinzas diagonales | 1 por ciento | |
Parte personalizada | |||
1 | Nozla | 1 por ciento |
