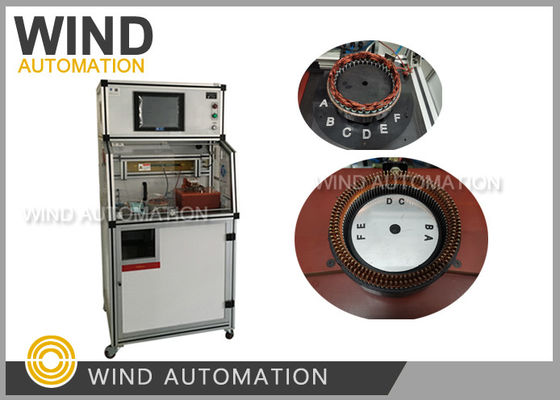

Cómo juzgar la calidad del generador alternador de prueba de análisis del estator
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Producto de la prueba: | Generador alternador estator |
|---|---|---|---|
| Estación de trabajo: | Estación Doble | Indicación del contenido del elemento de ensayo: | Dispositivos Testador |
| Código del HS:: | 9030390000 | Servicio postventa: | Ingeniero disponible para el servicio de ultramar |
Cómo juzgar la calidad del generador alternador de prueba de análisis del estator Se aplicará el procedimiento siguiente:
Punto de ensayo:
En la fabricación de estacionamientos de generadores, el ensayo es el proceso de control de calidad después de que se haya producido el ensayo.
inserción de papel, enrollamiento de ondas, inserción de bobinas, formación,
todos los elementos de ensayo, incluida la resistencia/inductancia/insulación de turno en turno/resistencia al aislamiento de la corriente continua
/Isolación interfase/Hipótesis interfase/Hi Pot/El balance de la resistencia puede realizarse solo o en conjunto.
1)Ensayo de resistencia de CC
Rango de ensayo:0.01W - 1000W
Ciclo de ensayo: 6 ciclos (escalable)
Tolerancia: ± 0,5%
Método de ensayo:Cuatro puntos, con función de corrección automática de la temperatura ambiente
2) Prueba de inductancia (incluida la prueba de equilibrio de 3 fases)
Rango de ensayo: 10 mH 500 mH
Ciclo de ensayo: 6 ciclos (escalable)
Tolerancia: ±2,5%
Método de ensayo: Cuatro puntos
3)Cambio de aislamiento
Impulso de alta tensión: 100V-3000V (100V / paso)
Pico de pulso: 0,5 ms
Frecuencia de muestreo: 1-40 MHZ
Ciclo de ensayo: 6 ciclos (escalable)
Tolerancia: ±2,5%
Método de evaluación: evaluación de la diferencia de superficie (sensible a la inductancia y a la pérdida de energía)
La forma de onda estándar es blanca, la forma de onda OK es verde, la forma de onda NG es roja
4)Resistencia al aislamiento
Válvulas de carga de las máquinas de ensayo y de ensayo
Tiempo de ensayo: 1-10 s (regulable)
Rango de evaluación:1 a 1000 MW
Tolerancia: ±2,5%
5)Aislación interfase
Válvulas de carga de las máquinas de ensayo y de ensayo
Tiempo de ensayo: 1-10 s (regulable)
Rango de evaluación:1 a 1000 MW
Tolerancia: ±2,5%
6) Hipótesis de la interfase
La tensión:AC100-3000V (100V/paso)
Tiempo de ensayo: 1-10 s (regulable)
Rango de evaluación:0.1 mA -- 20 mA
Tolerancia: ±2,5%
7) Hipótese (con detección de arco)
La tensión:AC100-3000V (100V/paso)
Tiempo de ensayo: 1-10 s (regulable)
Rango de evaluación:0.1 mA -- 20 mA
Tolerancia: ±2,5%
8)Equilibrio de la resistencia
Método de ensayo: muestreo de la resistencia de CC
Tiempo de ensayo:0.1s
Método de evaluación:método porcentual adoptado para evaluar la diferencia de resistencia en CC entre los devanados.
2. Tiempo de prueba
| Punto de trabajo | Resistencia de corriente continua | Balanza de la resistencia | Vuelva a girar cortocircuito | Resistencia al aislamiento | Hipotálamo | Aislamiento interfase | Hipótesis de la interfase |
| Parámetro | 0.05s por bucle | 0.1 s/tiempo | 1 impulso/tiempo | 1s/tiempo | 1s/tiempo | 1s/tiempo | 1s/tiempo |
| El tiempo | 1.5s/6 bucle | 0.1s | 1s | 1s | 1s | 1s | 1s |
3- Vídeo de prueba.
